HEIDENHAIN TNC 620 177
6.5 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas polar
e
s

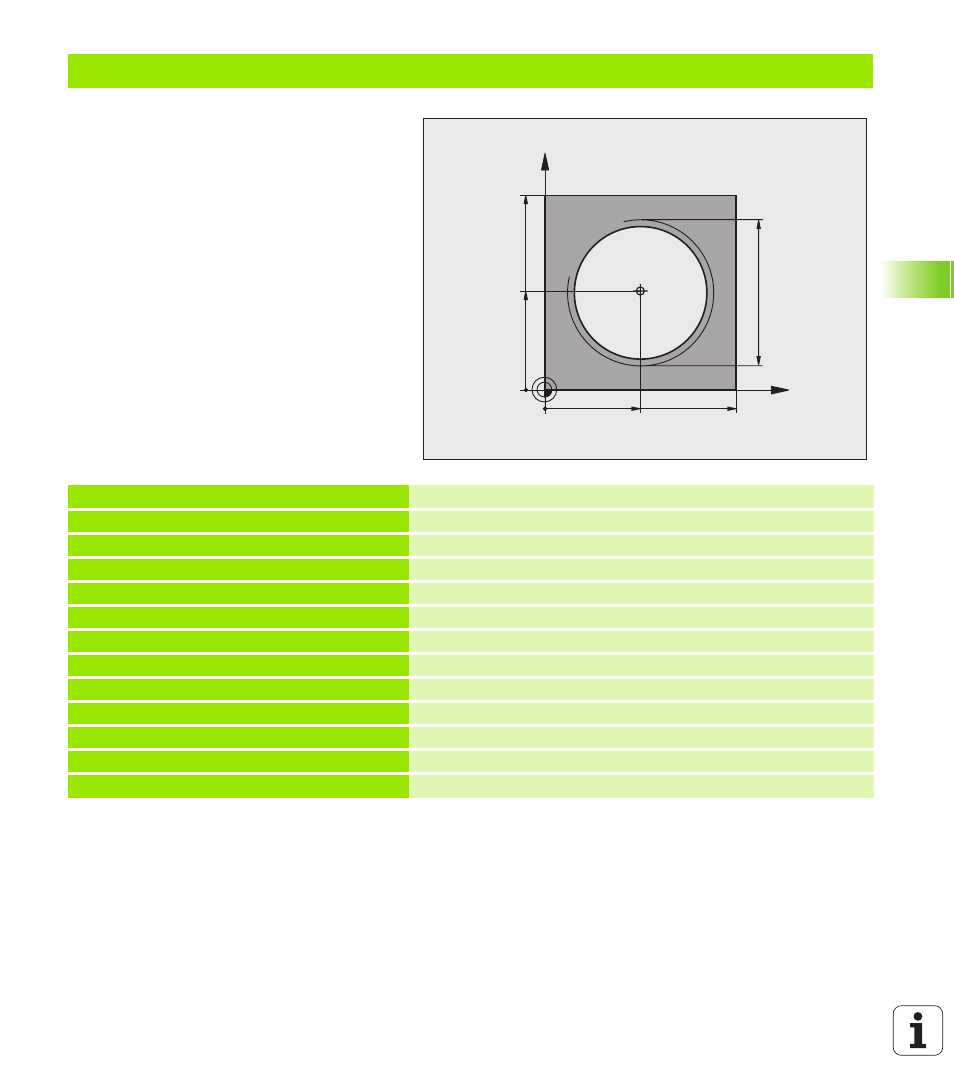

Ejemplo: Hélice
0 BEGIN PGM HELIX MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S1400 Llamada a la herramienta
4 L Z+250 R0 FMAX Retirar la herramienta
5 L X+50 Y+50 R0 FMAX Posicionamiento previo de la herramienta
6 CC Aceptar la última posición programada como polo
7 L Z-12,75 R0 F1000 M3 Desplazamiento a la profundidad de mecanizado
8 APPR PCT PR+32 PA-182 CCA180 R+2 RL F100 Aproximación al contorno según un círculo con conexión tangente
9 CP IPA+3240 IZ+13.5 DR+ F200 Desplazamiento de hélice
10 DEP CT CCA180 R+2 Salida del contorno según un círculo con conexión tangente
11 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa
12 END PGM HELIX MM
X
Y
50
50
CC
100
100
M64 x 1,5
