140 5 Programación: Herramientas
5.4 Cor
rección tr
idimensional de la her
ramienta (Opción de sof
tw
a
re
2)
Tipos de herramientas admisibles
Los tipos de htas. admisibles (véase la figura) se determinan en la tabla
de htas. mediante los radios de herramienta R y R2:
„ Radio R de la hta.: Medida desde el punto central de la hta. a la parte
exterior de la misma
„ Radio 2 R2 de la hta.: Radio de redondeo desde el extremo de la hta.
a la parte exterior de la misma
La relación de R a R2 determina la forma de la herramienta:
„ R2 = 0: Fresado cónico
„ R2 = R: Fresado radial
„ 0 < R2 < R: Fresado radial de esquinas
De estas indicaciones se generan también las coordenadas para el
punto de referencia de la herramienta P
T
.

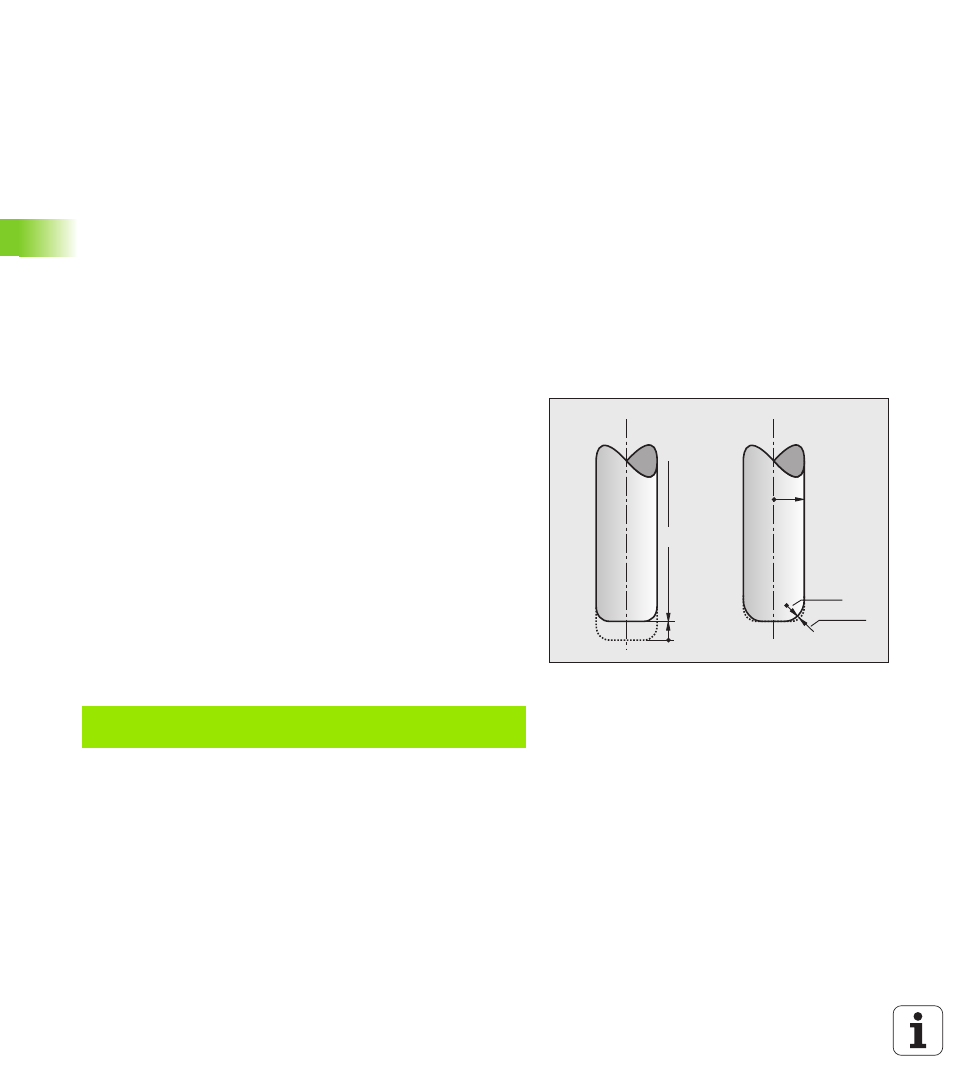

Empleo de otras herramientas: Valores delta
Cuando se emplean herramientas con otras dimensiones a las de la
hta. original, se introduce la diferencia de longitudes y radios como
valores delta en la tabla de herramientas o en la llamada a la hta. TOOL
CALL
:
„ Valor delta positivo DL, DR, DR2: Las dimensiones de la hta. son
mayores a las de la hta. original (sobremedida)
„ Valor delta negativo DL, DR, DR2: Las dimensiones de la hta. son
menores a las de la hta. original (decremento)
El TNC corrige entonces la posición de la hta. según la suma de los
valores delta de la tabla de htas. y la llamada a la hta.
Corrección 3D sin orientación de la hta.
El TNC desplaza la hta. en la dirección de las normales a la superficie
según la suma de los valores delta (tabla de htas. y TOOL CALL).
Ejemplo: Formato de la frase con normales a la superficie
El avance F y la función auxiliar M se pueden introducir y modificar en
el funcionamiento Memorizar/Editar programa.
Un sistema CAM indica las coordenadas del punto final de la recta y
los componentes de la normal a la superficie.
DL>0
L
R
DR2>0
R2
1 LN X+31.737 Y+21.954 Z+33.165
NX+0.2637581 NY+0.0078922 NZ-0.8764339 F1000 M3
LN : Recta con corrección 3D
X, Y, Z : Coordenadas corregidas del punto final de la recta
NX, NY, NZ : Componentes de la normal a la superficie
F : Avance
M : Función auxiliar
