310 8 Programación: Ciclos
8.5 Ciclos SL
DATOS DEL CONTORNO (ciclo 20, opción de
Software Advanced programming features)
En el ciclo 20 se indican las informaciones del mecanizado para los
subprogramas con los contornos parciales.
 Profundidad de fresado Q1 (valor incremental):
Distancia entre la superficie de la pieza y la base de la
cajera
 Factor de solapamiento en la trayectoria Q2: Q2 x
radio de la hta. da como resultado la aproximación
lateral k.
 Sobremedida del acabado lateral Q3 (valor
incremental): Sobremedida de acabado en el plano de
mecanizado.
 Sobremedida de acabado en profundidad Q4 (valor
incremental): Sobremedida de acabado para la
profundidad.
 Coordenada de la superficie de la pieza Q5 (valor
absoluto): Coordenada absoluta de la superfice de la
pieza
 Distancia de seguridad Q6 (valor incremental):
Distancia entre la superficie frontal de la hta. y la
superficie de la pieza
 Altura de seguridad Q7 (valor absoluto): Altura
absoluta, en la cual no se puede producir ninguna
colisión con la pieza (para posicionamiento intermedio
y retroceso al final del ciclo)
 Radio de redondeo interior Q8: Radio de redondeo
en "esquinas" interiores; el valor introducido se refiere
a la trayectoria del centro de la hta.
 ¿Sentido de giro ? Sentido horario = -1 Q9:
Dirección de mecanizado para cajeras
„ iQ9 = -1 contramarcha para cajera e isla
„ Q9 = +1 marcha síncrona para cajera e isla
Ejemplo: Frases NC
57 CYCL DEF 20 DATOS DEL CONTORNO
Q1=-20 ;PROFUNDIDAD DE FRESADO
Q2=1 ;SOLAPAMIENTO DE LA
TRAYECTORIA
Q3=+0,2 ;SOBREMEDIDA LATERAL
Q4=+0,1 ;SOBREMEDIDA EN PROFUNDIDAD
Q5=+30 ;COORDENADA SUPERFICIE
Q6=2 ;DIST.-SEGURIDAD
Q7=+80 ;ALTURA SEGURIDAD
Q8=0,5 ;RADIO DE REDONDEO
Q9=+1 ;SENTIDO DE GIRO

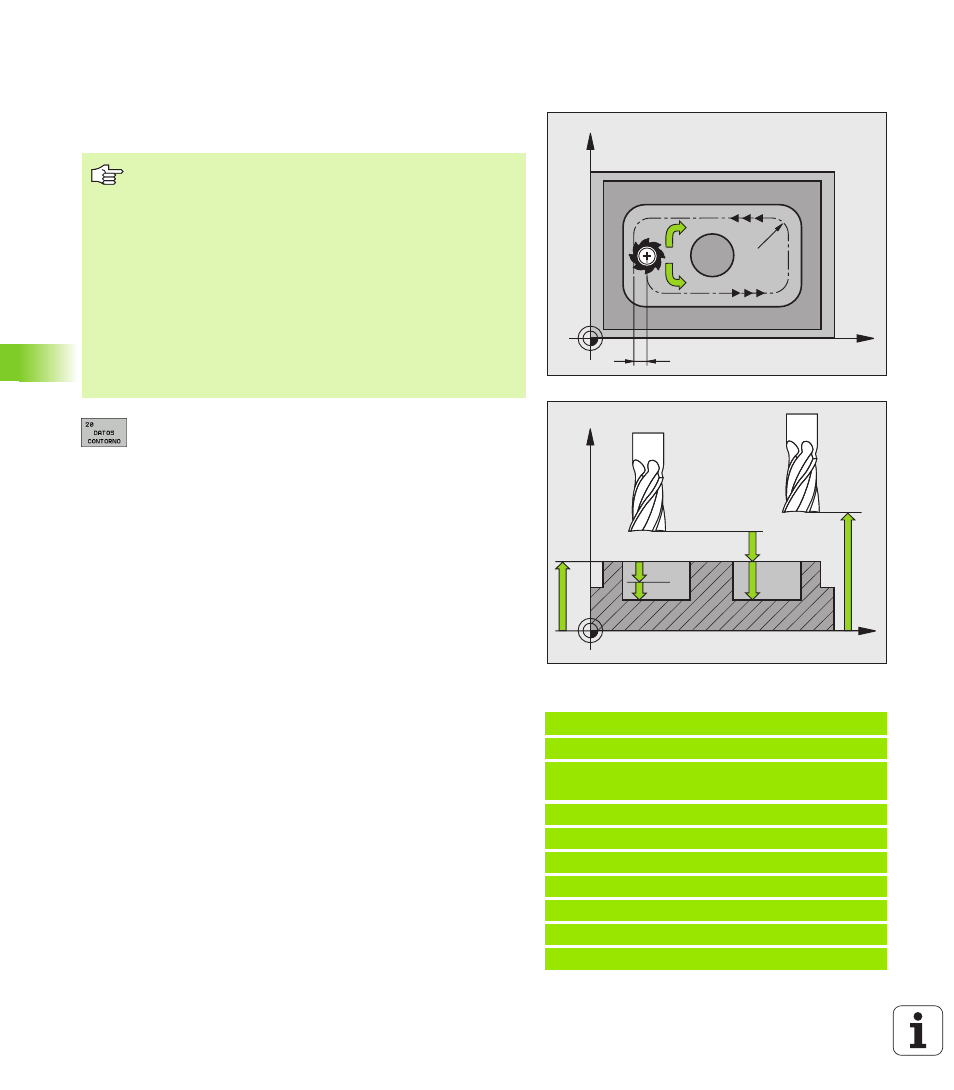

X
Y
k
Q9=+1
Q8
Q9=–1
X
Z
Q6
Q7
Q1
Q10
Q5
Antes de la programación deberá tenerse en cuenta
El ciclo 20 se activa a partir de su definición, es decir se
activa a partir de su definición en el pgm de mecanizado.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0 el TNC ejecuta el ciclo correspondiente sobre la
profundidad 0.
La información sobre el mecanizado indicada en el ciclo 20
es válida para los ciclos 21 a 24.
Cuando se emplean ciclos SL en programas con
parámetros Q, no se pueden utilizar los parámetros Q1 a
Q20 como parámetros del programa.
