HEIDENHAIN TNC 620
301
8.4 Ciclos par
a
r
e
alizar figur
as de punt
o
s

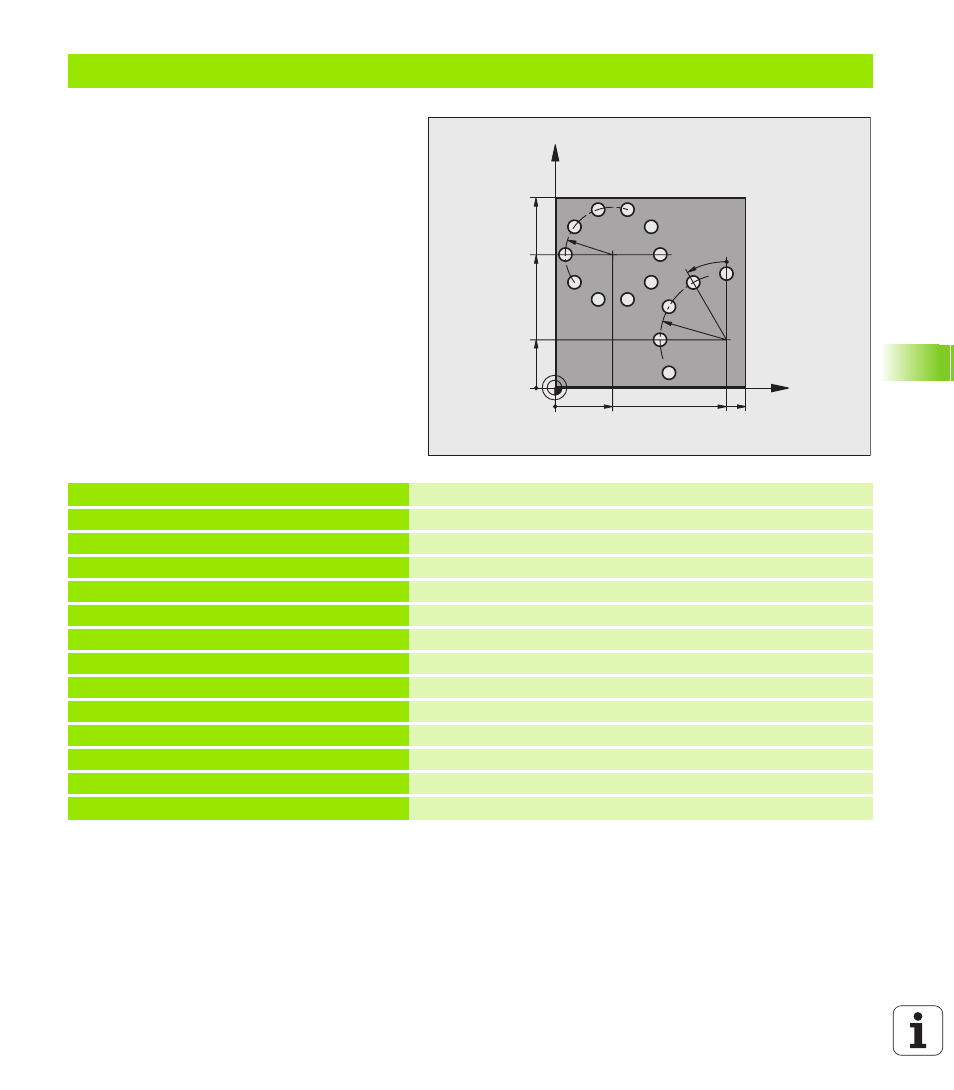

Ejemplo: Círculos de puntos
0 BEGIN PGM TALAD. MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Definición de la pieza en bruto
2 BLK FORM 0.2 Y+100 Y+100 Z+0
3 TOOL CALL 1 Z S3500
Llamada a la herramienta
4 L Z+250 R0 FMAX M3
Retirar la herramienta
5 CYCL DEF 200 TALADRADO
Definición del ciclo taladrado
Q200=2
;DIST.-SEGURIDAD
Q201=-15
;PROFUNDIDAD
Q206=250
;PROFUNDIDAD DE PASO F
Q202=4
;PROFUNDIDAD DE PASO
Q210=0
;TPO. ESPERA
Q203=+0
;COORDENADAS SUPERFICIE
Q204=0
;2ª DISTANCIA DE SEGUR.
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
X
Y
30
70
100
100
R25
R35
30°
90
25
