136 5 Programación: Herramientas
5.3 Cor
rección de la her
ramienta

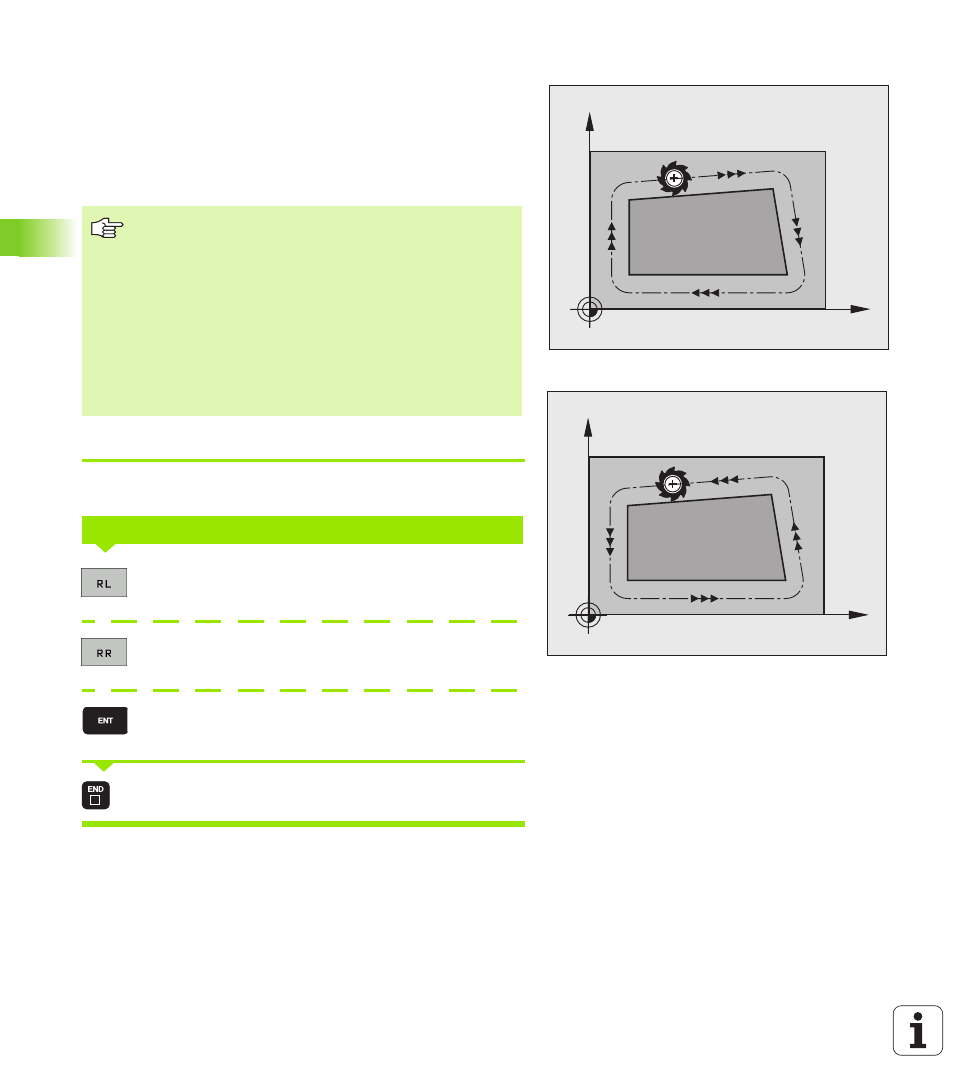

Movimientos de trayectoria con corrección de radio: RR y RL
En este caso el centro de la herramienta queda separado del contorno
a la distancia del radio de dicha herramienta. "Derecha" e "izquierda"
indican la posición de la herramienta en el sentido de desplazamiento
a lo largo del contorno de la pieza. Véase las figuras de la derecha.
Introducción de la corrección de radio
Programar la función de trayectoria deseada, introducir las
coordenadas del punto de destino y confirmar con la tecla ENT
Desplazamiento de la herramienta por la izquierda del
contorno programado: pulsar softkey RL o bien
Desplazar la herramienta por la derecha del contorno
programado: pulsar softkey RR o bien
Desplazar la herramienta sin corrección de radio o
eliminar la corrección: pulsar tecla ENT
Finalizar la frase: pulsar la tecla END
X
Y
RL
X
Y
RR
RR La herramienta se desplaza por la derecha del contorno
RL La herramienta se desplaza por la izquierda del contorno
Entre dos frases de programa con diferente corrección de
radio RR y RL, debe programarse por lo menos una frase
sin corrección de radio (es decir con R0).
La corrección de radio está activada hasta la próxima frase
en que se varíe dicha corrección y desde la frase en la cual
se programa por primera vez.
En la primera corrección de radio RR/RL y con R0, el TNC
posiciona la herramienta siempre perpendicularmente en
el punto inicial o final. La herramienta se posiciona delante
del primer punto del contorno o detrás del último punto
del contorno para no dañar al mismo.
CORRECCIÓN DE RADIO: ¿RL/RR/SIN CORRECC.?
