HEIDENHAIN TNC 620 355
8.7 Ciclos par
a
la tr
aslación de coor
denadas

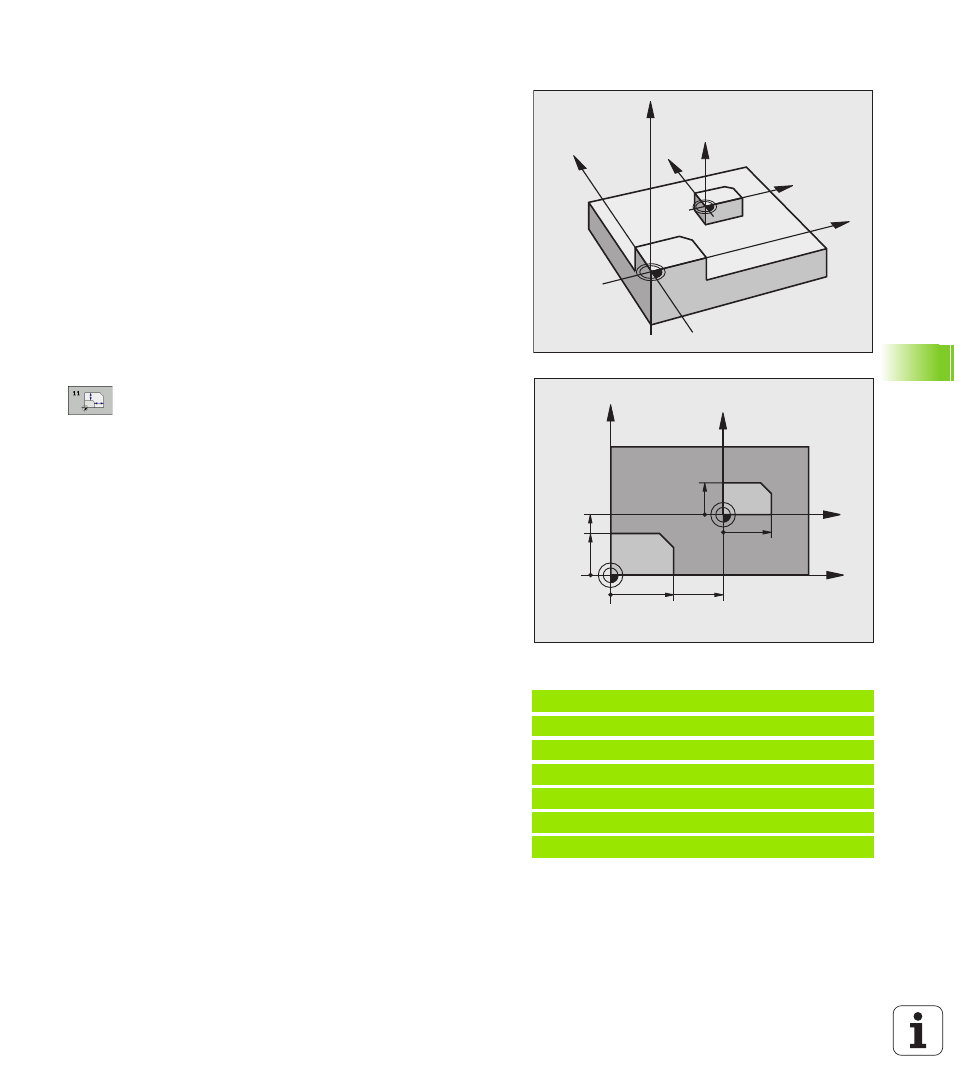

FACTOR DE ESCALA (ciclo 11)
El TNC puede ampliar o reducir contornos dentro de un programa. De
esta forma se pueden tener en cuenta, por ejemplo, factores de
reducción o ampliación.
Funcionamiento
El FACTOR DE ESCALA se activa a partir de su definición en el
programa. También funciona en el modo de funcionamiento
Posicionamiento manual. El TNC muestra el factor de escala activado
en la visualización de estados adicional.
El factor de escala actúa
„ en los tres ejes de coordenadas al mismo tiempo
„ en las cotas indicadas en el ciclo
Condiciones
Antes de la ampliación o reducción deberá desplazase el punto cero a
un lado o esquina del contorno.
 Factor de escala? : Introducir el factor SCL (en
inglés.: scaling); el TNC multiplica las coordenadas y
radios por el factor SCL (tal como se describe en
"Activación")
Ampliar: SCL mayor que 1 hasta 99,999 999
Reducir: SCL menor que 1 hasta 0,000 001
Anulación
Programar de nuevo el ciclo FACTOR DE ESCALA indicando el
factor 1.
Ejemplo: Frases NC
11 CALL LBL 1
12 CYCL DEF 7.0 PUNTO CERO
13 CYCL DEF 7.1 X+60
14 CYCL DEF 7.2 Y+40
15 CYCL DEF 11,0 FACTOR DE ESCALA
16 CYCL DEF 11.1 SCL 0.75
17 CALL LBL 1
Z
Z
X
X
Y
Y
X
Y
60
40
X
Y
36
30
(27)
(22.5)
