HEIDENHAIN TNC 620 461
1
1
.1 Gráficos (opción de Sof
tw
a
re
A
d
v
a
nced gr
afic f
eat
ur
es)

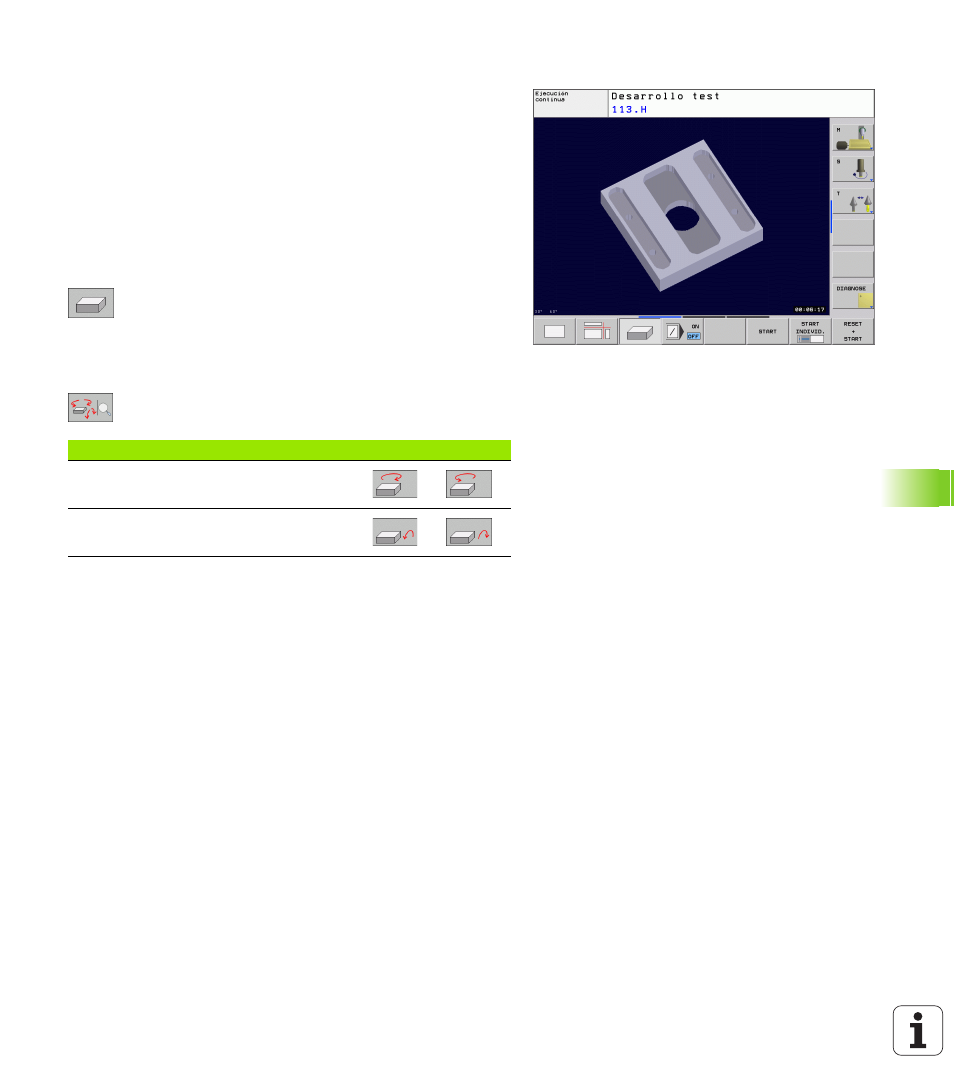

Representación 3D
El TNC muestra la pieza en el espacio.
Es posible girar la representación 3D alrededor del eje vertical e
inclinarlo alrededor del eje horizontal. Los contornos de la pieza en
bruto para iniciar la simulación gráfica se representan mediante un
marco.
Los contornos de la pieza en bruto para iniciar la simulación gráfica se
representan mediante un marco.
En el modo de funcionamiento test del programa están disponibles las
funciones para la ampliación de una sección, véase "Ampliación de una
sección" en pág. 462.
 Seleccionar la representación 3D con esta softkey.
Girar la representación 3D
 Conmutar la carátula de softkeys hasta que aparece la softkey de
selección para las funciones Girar.
 Seleccionar las funciones para girar:
Función Softkeys
Girar el gráfico en pasos de 15° alrededor
del eje vertical
Girar horizontalmente la representación en
pasos de 15º
