166 6 Programación: Programar contornos
6.4 Mo
vimient
o
s de tr
a
y
ect
o
ri
a - Coor
denadas car
tesianas

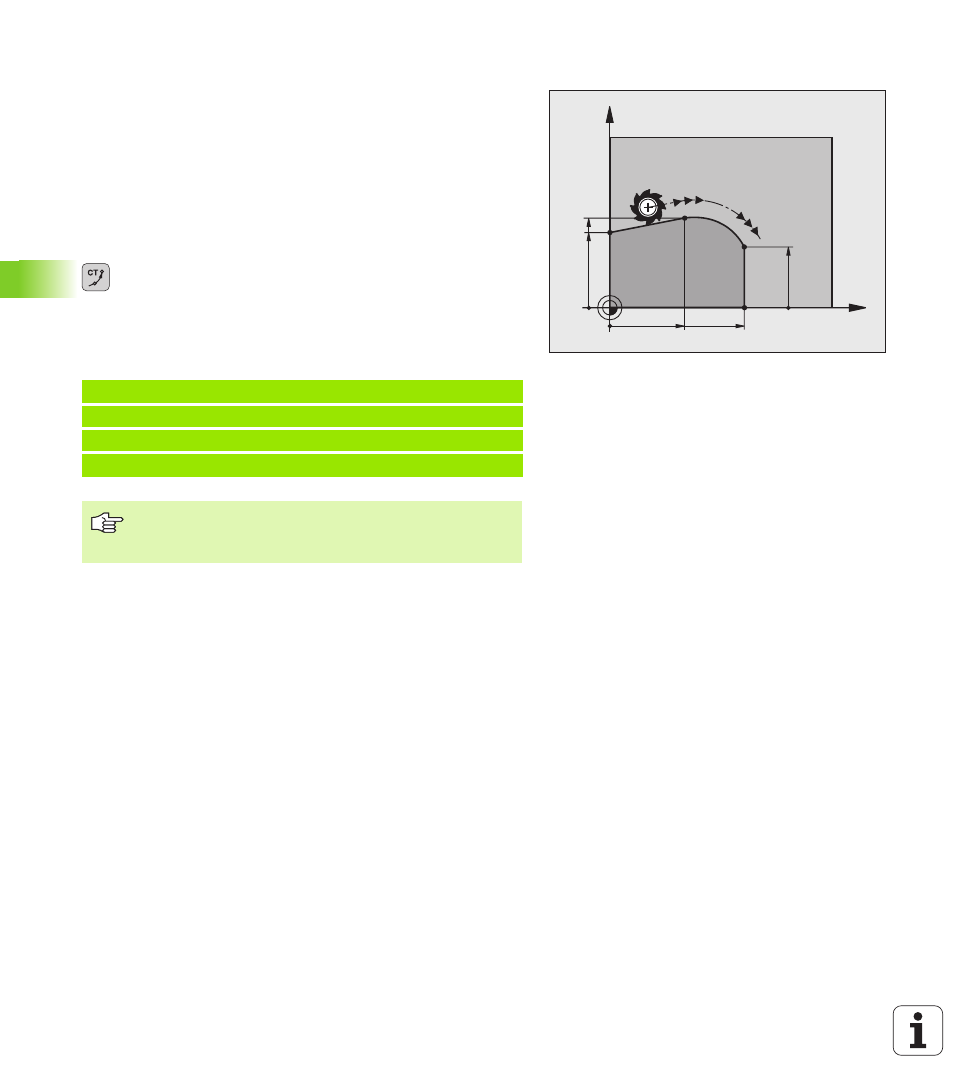

Trayectoria circular tangente CT
La herramienta se desplaza según un arco de círculo tangente a la
trayectoria del contorno anteriormente programada.
La transición es "tangencial", cuando en el punto de intersección de los
elementos del contorno no se produce ningún punto de inflexión o
esquina, con lo cual la transición entre los tramos del contorno es
constante.
El elemento del contorno al que se une tangencialmente el arco de
círculo, se programa directamente antes de la frase CT. Para ello se
precisan como mínimo dos frases de posicionamiento
 Coordenadas del punto final del arco de círculo, en
caso necesario:
 Avance F
 Función auxiliar M
Ejemplo de frases NC
X
Y
25 45
25
30
20
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
¡La frase CT y la trayectoria del contorno anteriormente
programada deben contener las dos coordenadas del
plano, en el cual se realiza el arco de círculo!
