Manual del usuario Watson-Marlow 520DuN IP66/NEMA 4X 88

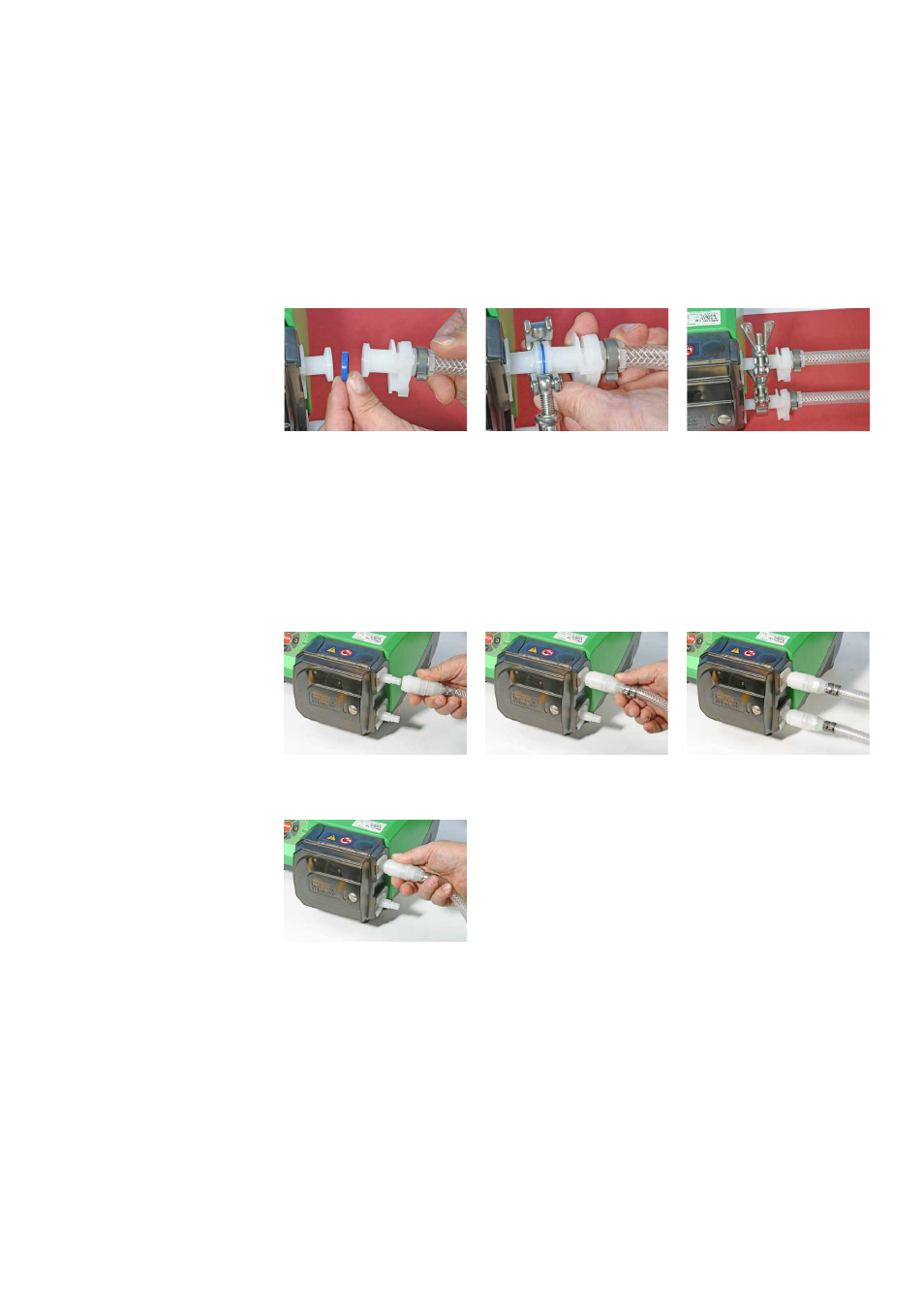

29.5 520RE Conexión del elemento
Seleccione una manguera adecuada para conectarla a los conectores de suministro
y vaciado del elemento de manguera. Compruebe que su presión nominal sea ade-
cuada a la aplicación.
Sanitarios 3 ⁄
4
in conectores mini-Tri-clamp
Los conectores sanitarios van conectados al sistema de mangueras mediante min-
Tri-clamps y juntas de estanqueidad.
l Sujete el extremo con el conector de la manguera de suministro y vaciado
junto al conector del elemento, con una junta de estanqueidad en medio.
l Utilice una Tri-clamp para acoplar ambas bridas en posición correcta, ciérrela y
apriétela.
Conectores industriales de suelta rápida
Los conectores industriales van conectados al sistema de mangueras mediante
conectores de suelta rápida.
l Sujete bien la bomba y presione el conector hembra (que se puede obtener de
Watson-Marlow Bredel) sobre el elemento, hasta que encaje en su sitio con un
chasquido.
l Para desconectarlo, sujete bien la bomba y tire del manguito exterior del
conector, y gírelo en sentido antihorario tirando al mismo tiempo del conector
hembra.
