Manual del usuario Watson-Marlow 520DuN IP66/NEMA 4X 70
Voltaje CC Carga máx. Uso típico
+5 V 10 mA
Alimentación de voltaje para entradas usando
interruptor remoto.
Alimentación de voltaje posible para salidas si
sólo se necesitan 5 V.
+12 V 10 mA
Alimentación de voltaje posible para entradas
usando interruptor remoto.
Alimentación de voltaje posible para salidas.
Alimentación de voltaje para el detector de
fugas Tube Monitor de Watson-Marlow.
Alimentación de voltaje parcial (se requiere
también -12 V) para el interruptor de prox-
imidad Watson-Marlow.
-12 V 10 mA
Alimentación de voltaje parcial (se requiere
también +12 V) para el interruptor de prox-
imidad Watson-Marlow.
+10 V
(desde J7)
Voltaje de referencia para el control de
velocidad del potenciómetro remoto. No uti-
lizar como voltaje de alimentación general.
Nota: Todas las alimentaciones de CC son estabilizadas.

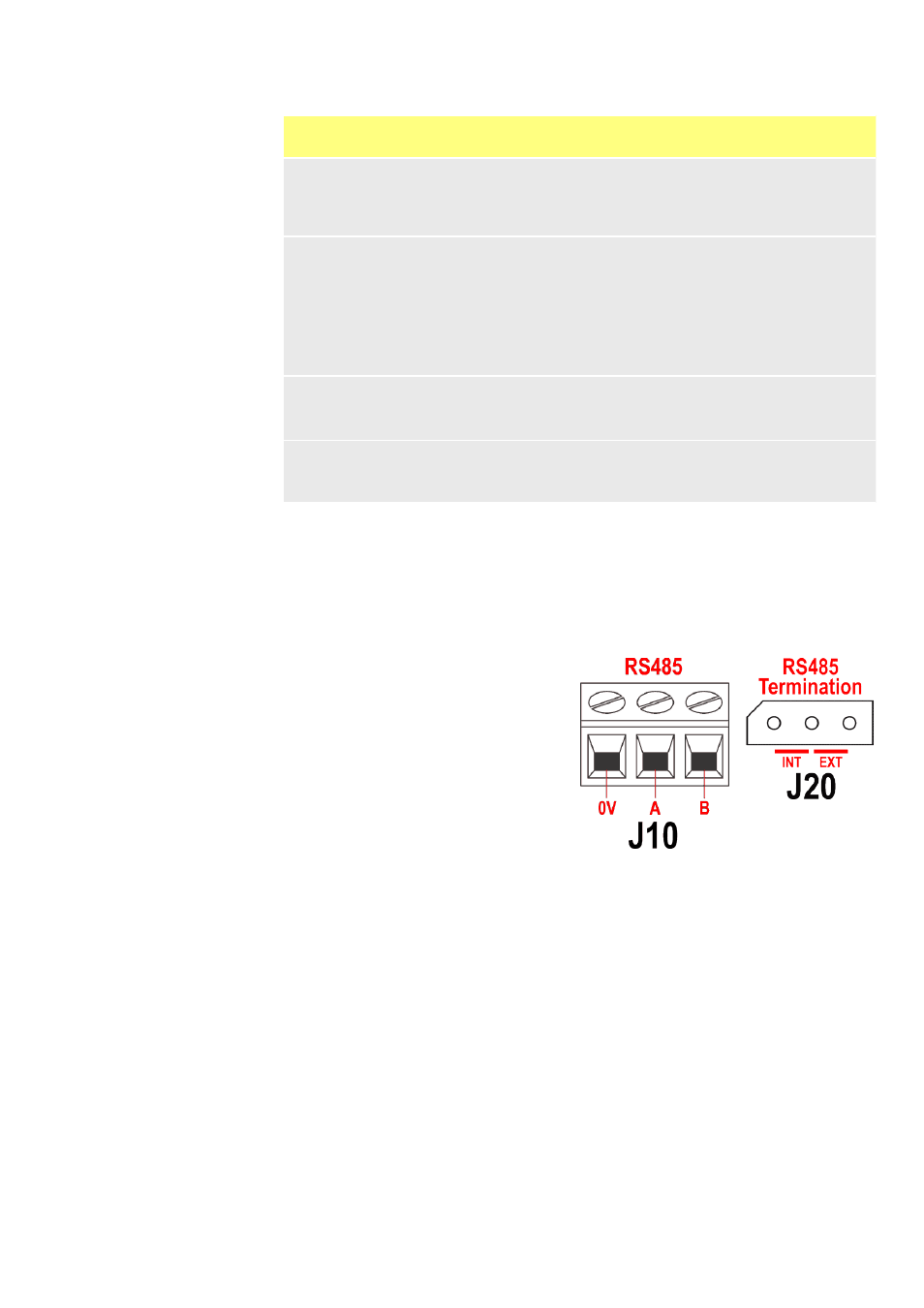

22.14 Entrada RS485
Conecte su enlace a la red en J10 usan-
do un par trenzado y blindado: A con
A, B con B, blindaje con 0 V. Asegúrese
de que la bomba esté configurada para
funcionar con control de red. Con la
misma señal RS485 se puede controlar
más de una bomba: conecte todas las
bombas en paralelo. Véase la sección
24, Control y funcionamiento en red.
El puente de cortociruito de J20 deben
colocarse correctamente para permitir
que RS485 funcione correctamente. Instale el puente de cortocircuito de una sola
bomba o de la última bomba de una red en la posición señalada como INT en el
cabezal de tres clavijas; instale el puente de cortocircuito de todas las demás bom-
bas de la red en la posición señalada como EXT en el cabezal de tres clavijas.
