Watson-Marlow 520DuN - Manual (Página 31)

Manual del usuario Watson-Marlow 520DuN IP66/NEMA 4X 31
17 Calibración
La bomba puede mostrar el caudal en diferentes unidades de medida que se pueden
elegir, así como la velocidad (en revoluciones por minuto). Primero se debe con-
figurar.
La configuración de la bomba puede estar limitada a los usuarios que han introdu-
cido correctamente el código de tres dígitos. Si se ha configurado un código de segu-
ridad, al seleccionar Cambiar en la pantalla de detalles de calibración y confirmar
la selección presionando ENTER, la bomba muestra la secuencia de introducción del
código de seguridad. Véase la sección 16, Protección del proceso mediante PIN. Si
no se ha configurado un código de seguridad, la bomba muestra la primera pantalla
de la secuencia de calibración.
Para dispensar la cantidad correcta de fluido, la bomba debe saber qué cabezal de
bomba tiene montado y el diámetro de la manguera del cabezal. La bomba viene
preprogramada con las cifras de caudal ajustadas en fábrica para una gama de
cabezales de bombas y mangueras. También se puede medir el caudal de la bomba
e introducir este valor para una calibración más precisa.

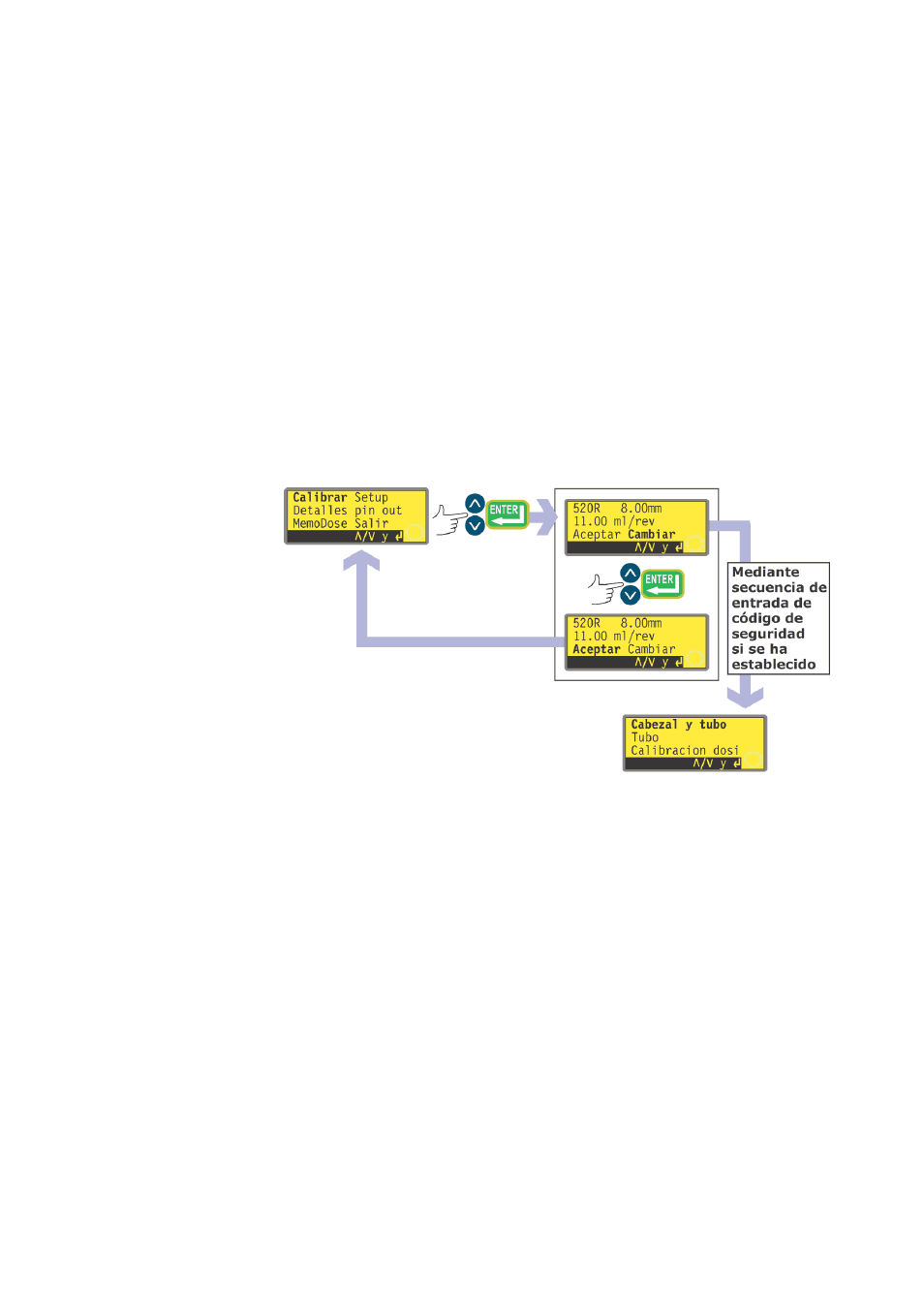

l Use las teclas ARRIBA y ABAJO para resaltar Calibrar en el menú principal.
Presione la tecla ENTER para confirmar.
l La bomba muestra los ajustes actuales: cabezal de bomba, tamaño de man-
guera y caudal; el ajuste de fábrica para cada cabezal de bomba es la man-
guera más grande que se puede montar en cada cabezal de bomba. A continu-
ación, se incluye información de ejemplo.
l Use las teclas ARRIBA y ABAJO para resaltar Aceptar o Cambiar. Presione la
tecla ENTER para confirmar.
l Se se selecciona Aceptar, en los cálculos del caudal se usarán los ajustes de
fábrica o los últimos datos de caudal que se hayan ajustado. La bomba volverá
a mostrar el menú principal.
l Si se selecciona Cambiar, y hay un código de seguridad configurado, la bomba
inicia la secuencia de introducción del código de seguridad. Véase la sección 16,
Protección del proceso mediante PIN. Cuando se introduce el código correcto la
bomba ofrece tres opciones: Cabezal y tubo; Tubo; y Calibracion dosi. Si
se selecciona Cambiar y no se ha configurado un código de seguridad, las tres
opciones se muestran inmediatamente.
l Use las teclas ARRIBA y ABAJO para seleccionar una opción. Presione la tecla
ENTER para confirmar.
