22.5 Velocidad: salida analógica

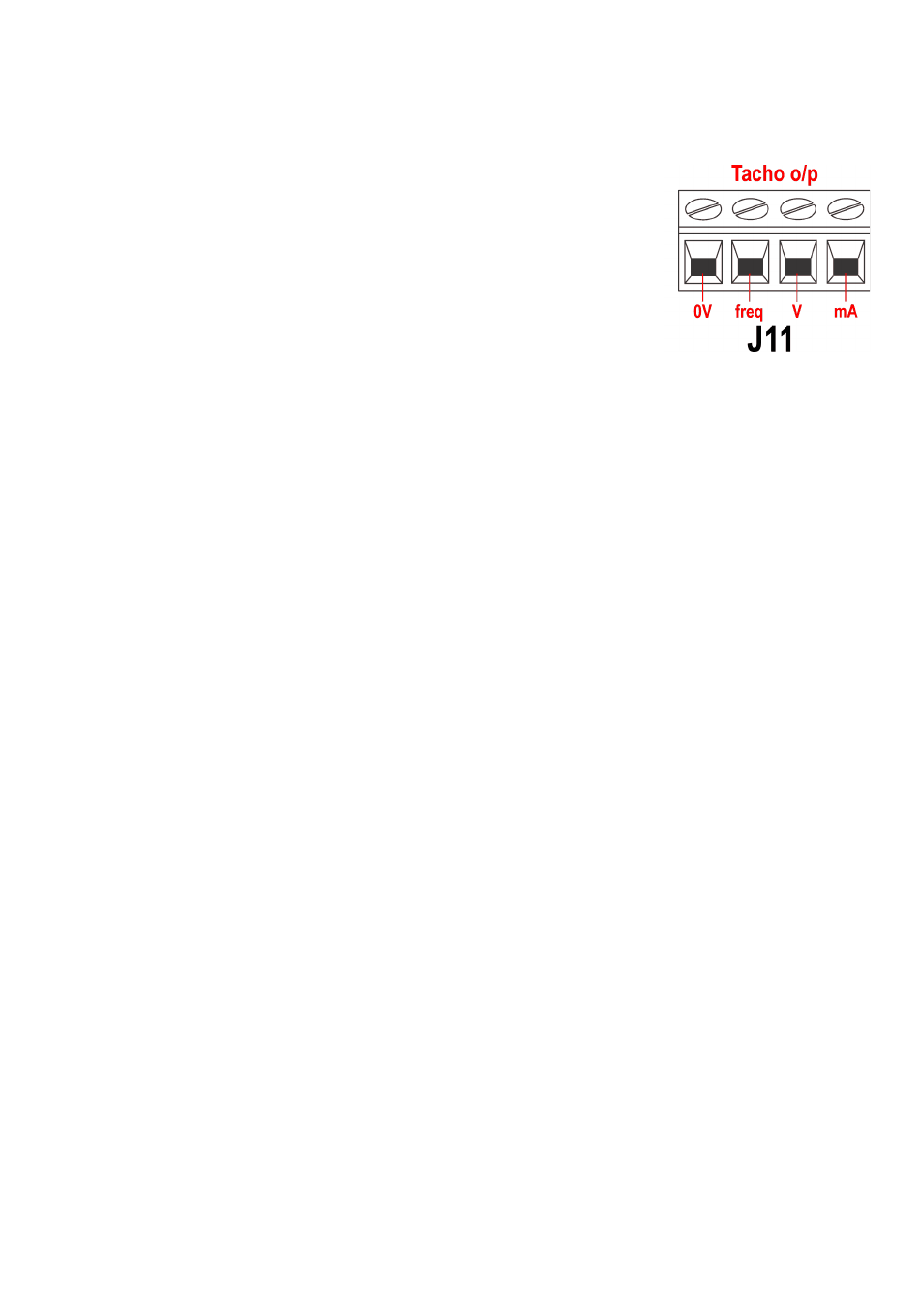

En el conector de salida del tacómetro (J11) hay
disponible una señal de salida de voltaje analógica,
entre el terminal V y el terminal de 0 V. El voltaje
es fijo y directamente proporcional a la velocidad de
rotación del cabezal de la bomba. 0 V = velocidad
cero; 10 V = velocidad máxima permitida.
Una señal analógica de corriente dentro del inter-
valo 4-20 mA está disponible entre el terminal mA
y el terminal de 0 V. La corriente es fija y directa-
mente proporcional a la velocidad de rotación del
cabezal de la bomba. 4 mA = velocidad cero; 20 mA
= velocidad máxima.
Nota: Si la salida de mA se va a usar para realizar
lecturas con un polímetro, es necesario instalar una
resistencia de 250 W en serie.
22.6 Salida de frecuencia del tacómetro
En el conector de salida del tacómetro (J11) hay disponible una salida de frecuen-
cia del tacómetro, entre el terminal freq y el terminal de 0 V. Genera un impulso
rectangular de +5 V, máximo 0,5 mA, cuya frecuencia es directamente proporcional
a la velocidad de rotación del cabezal de la bomba. Genera 5.717 Hz/rpm - 343
impulsos por cada revolución del eje de salida. El tren de impulsos procedente de la
bomba puede ser utilizado para calcular la velocidad de rotación o para determinar
el número de revoluciones del cabezal de la bomba. Esta salida posee la fuerza
necesaria para ser efectiva a una distancia de hasta 3 m de la bomba. Los recorridos
de cable de más de 3 m requieren la amplificación de la señal.
