Compruebe que el manguito conector cónico del ele-
mento a instalar sean del mismo color que la tapa del
rotor del cabezal de la bomba.

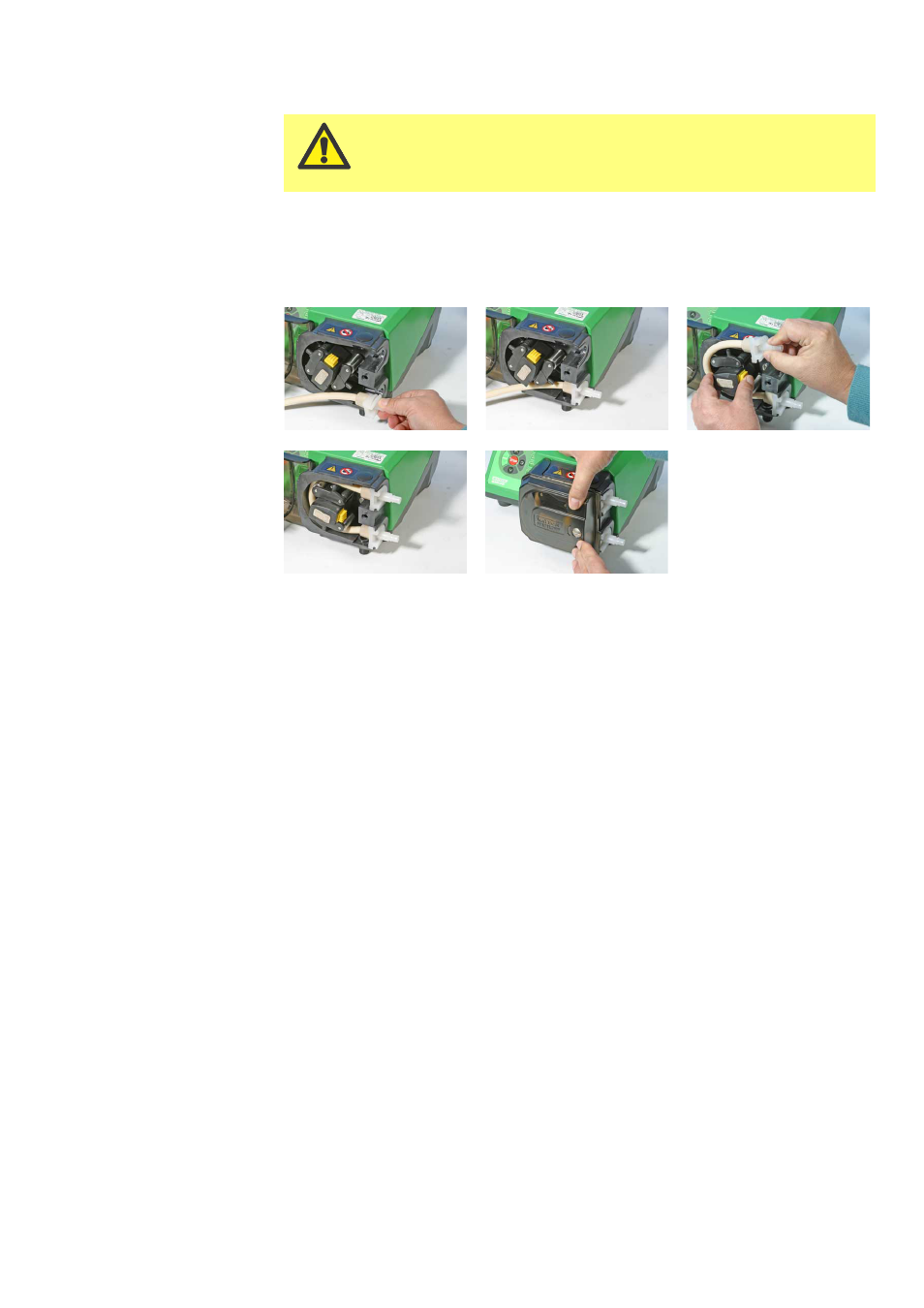

Procedimiento para la colocación del elemento 520RE
Nota: El procedimiento de colocación del elemento es el mismo para elementos
industriales (en la foto) y sanitarios.
l Seleccione un elemento de manguera Watson-Marlow 520RE apropiado, pre-
stando atención a la capacidad de presión, la luz, el material de la manguera y
el tipo de conecto. Véase la tabla anterior para conocer las presiones nomina-
les. Compruebe que el manguito conector del elemento a instalar sean
del mismo color que la tapa del rotor del cabezal de la bomba.
l Introduzca la brida en D del conector en un extremo del elemento, en la ranura
en D del conector inferior.
l Desacople el embrague del rotor apretando a fondo el botón amarillo a un
lado del cubo del rotor y girando el cubo del rotor unos cuantos grados, man-
teniendo siempre el botón apretado. Ahora el rotor puede dar una revolución
completa independientemente del reductor y del motor. Si el embrague vuelve
a acoplarse antes de que la manguera esté totalmente montada, apriete de
nuevo el botón y haga girar el rotor algunos grados.
l Vaya colocando el elemento de manguera alrededor de la pista del cabezal,
girando el rotor según sea necesario. Asegúrese de que la manguera no queda
retorcida ni aprisionada entre los rodillos de guía y la pista.
l Introduzca la brida en D del segundo conector en la ranura en D del conector
superior.
l Compruebe que el elemento quede en medio de la pista, y que las bridas de
conexión estén encajadas a tope.
l Cierre la protección, empujándola a tope hasta que el cerrojo enganche.
l Conecte las tuberías adecuadas a las mangueras del cabezal usando los conec-
tores apropiados. Véase más abajo.
