Manual del usuario Watson-Marlow 520DuN IP66/NEMA 4X 18
10 Conexión a una fuente de
alimentación

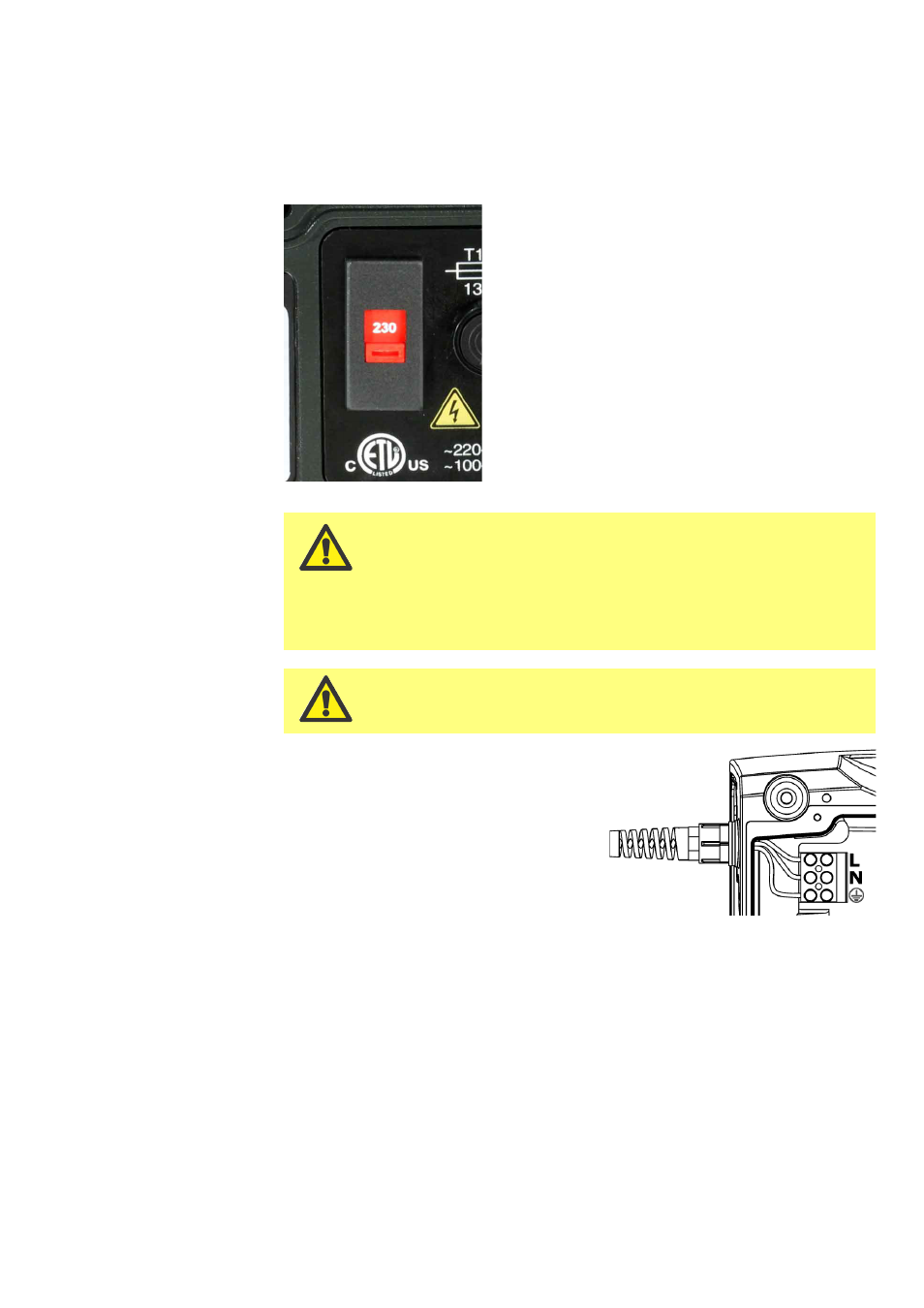

El selector de voltaje va montado en la placa de con-
mutación en la parte posterior de la bomba, el cual
queda protegido por el módulo 520N. El módulo se
tiene que desmontar para poder acceder a la placa
de conmutación. Véase la sección 22.1, Montaje del
módulo 520N. Ajuste el selector de voltaje a 115 V
para redes de 100-120 V y 50/60 Hz, y a 230 V para
redes de 200-240 V y 50/60 Hz. Verifique siempre el
conmutador selector de voltaje antes de conectar la
alimentación de red.
Establezca una conexión apropiada a una red
monofásica de suministro eléctrico.
El conmutador de selección de voltaje no se ve cuando
está montado el módulo estanco 520N. No ponga en
marcha la bomba a menos que haya comprobado que
está ajustada para funcionar con la alimentación eléctri-
ca de la que dispone, desmontando el módulo e inspeccionando
el conmutador, y luego volviendo a montar el módulo. Véase la
sección 22.1, Montaje del módulo 520N.
En aplicaciones con un ruido eléctrico excesivo, reco-
mendamos utilizar supresores de sobretensión de ali-
mentación convencionales.
Cable de alimentación: La bomba viene
equipada con un casquillo para paso de
cable y aproximadamente 2,8 m de cable
de alimentación. Cable recomendado:
H05RN-F3G0.75; SJTW 105C 3-18AWG;
diámetro exterior máx. 8 mm.
Este dibujo muestra las conexiones de
cable desde abajo, una vez retirada la
tapa de la tarjeta de interfaz.
Los cables de alimentación de las bombas
con la especificación NEMA 4X van equ-
ipados con el enchufe de red normal en
EE. UU. Las bombas con la especificación
IP66 se suministran sin enchufe. El código
de colores del cable de alimentación es el
siguiente: marrón - positivo; azul - neu-
tro; verde y amarillo - tierra.
