22.3 Velocidad: entrada analógica
Es posible controlar la velocidad de la bomba remotamente
mediante uno de estos métodos: una señal analógica de
voltaje dentro del intervalo 0-10 V; o una señal analógica
de corriente dentro del intervalo 4-20 mA; o bien un poten-
ciómetro remoto usando la alimentación de 10V en J7.
La señal de proceso analógico se debe aplicar al terminal i/p
del conector Analógico 1 (J5). Conecte a tierra el terminal de
0 V del mismo conector. La bomba suministrará un caudal
creciente para una señal de control en aumento (respuesta
no invertida) o un caudal creciente para una señal de control
descendente (respuesta invertida). Véase la sección 16.2,
Analógico en el menú Configuración.
Impedancia del circuito de 4-20 mA: 250 W.
Para el modo de voltaje, 0-10 V, se puede utilizar una fuente de voltaje estable y
fiable con un voltímetro CC. Impedancia del circuito: 22 kW.
La inversión de la respuesta se configura en el software. No invierta la polaridad de
los terminales.

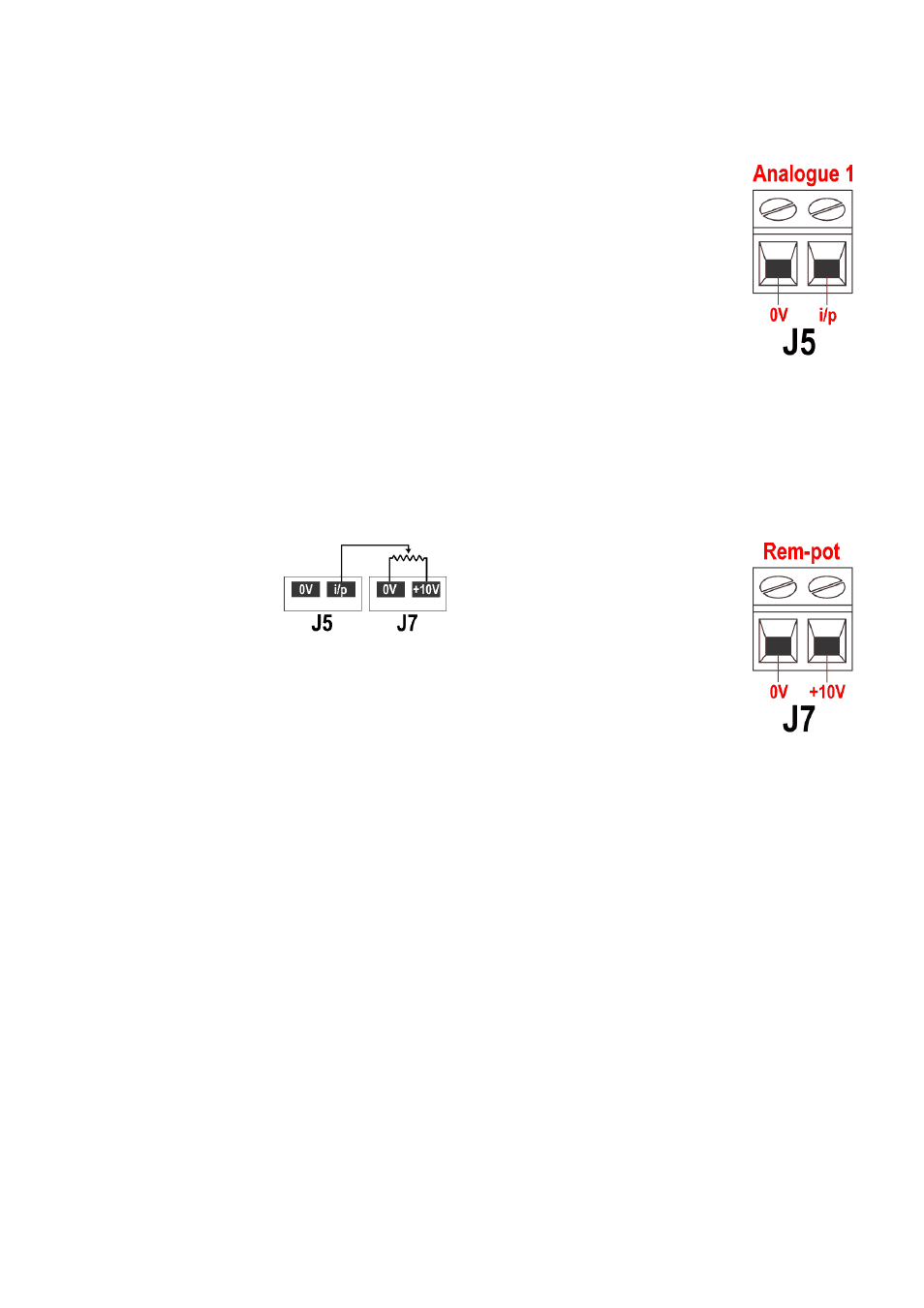

Un potenciómetro remoto con un
valor nominal de entre 1 k y 2 k
con un mínimo de 0,25 W se debe
cablear entre los terminales del
conector del Pot-rem (J7) y el ter-
minal i/p del conector Analógico
1 (J5). Cuando se use un poten-
ciómetro remoto, no aplique voltaje o señal de entrada de
control de corriente al mismo tiempo. La señal de control
de la velocidad requerirá una calibración con respecto a los
ajustes mínimo y máximo del potenciómetro. Esto se lleva a
cabo en el software - véase la sección 18.1, Compensación
en la sección Configuración.
Cuando se use un potenciómetro remoto, es importante ajustar la entrada analógica
al voltaje en el menú Configuración. De no ser así, la alimentación de voltaje de ref-
erencia del conector del Pot-rem estaría sobrecargada y no proporcionaría el voltaje
completo de 10 V.
