Importante: instrucciones generales para entradas de control
remoto
Todas las entradas de control remoto pueden ser conectadas de
dos formas:
Lógica
Se puede conectar a la entrada un voltaje lógico entre 5 V LTT y 24
V de lógica industrial. La bomba está configurada para funcionar sin
modificaciones en cualquier punto de esta gama. Cualquiera de los ter-
minales de 0 V - aunque es preferible el terminal de 0 V asociado con
la entrada deseada - se conecta al terminal de 0 V del dispositivo de
control para cerrar el circuito. Baja es equivalente a 0 V. Alta es equiv-
alente a 5 V-24 V.
Interruptor
Puede conectarse un interruptor remoto entre la entrada y cualqui-
er suministro de voltaje positivo procedente de la bomba - aunque
es preferible conectarlo al terminal de alimentación asociado. No
obstante, no use la alimentación de 10 V del conector Pot-rem.

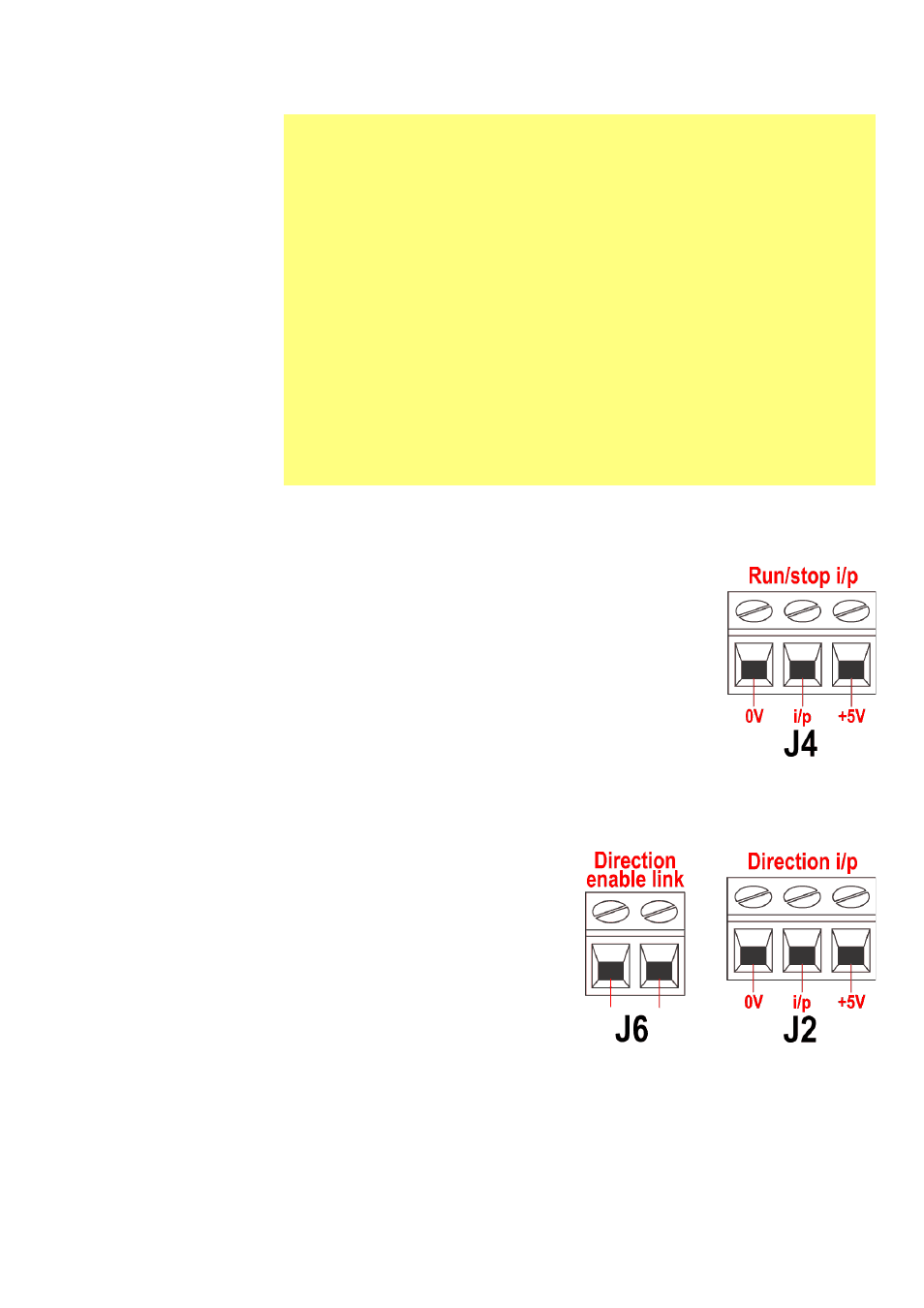

22.7 Entrada de marcha / parada
Marcha / parada remota: Conecte un interruptor remoto
entre el terminal i/p y el terminal de +5 V del conector i/p
de marcha/parada (J4). Como alternativa, se puede aplicar
una entrada lógica al terminal i/p, y conectar a tierra el ter-
minal de 0 V. Una entrada alta detiene la bomba, mientras
que una entrada baja la hace funcionar. Si no existe ninguna
conexión o si el interruptor está abierto, la bomba funcion-
ará por omisión. Para modificar o establecer el sentido de la
entrada marcha / parada, consulte la sección 18.11, Parada
remota en el menú Configuración.
22.8 Entrada de dirección
Para habilitar el control remoto del
sentido de giro e inhabilitar la tecla
SENTIDO en el teclado, conecte los
terminales del conector de Habilitar
sentido de giro (J6). Importante: No
aplique ningún voltaje a la conex-
ión de Habilitar sentido de giro.
Conecte un interruptor remoto entre
el terminal de + 5 V y el terminal de
i/p del conector i/p de Sentido de giro
(J2). Interruptor abierto para rotación
en el sentido de las agujas del reloj,
cerrado para rotación en sentido contrario a las agujas del reloj. Como alternativa ,
se puede aplicar una señal lógica al terminal i/p y al terminal de 0 V del conector
i/p de Sentido de giro (J2). Entrada baja para rotación en el sentido de las agujas
del reloj, y entrada alta para rotación en sentido contrario a las agujas del reloj. En
ausencia de conexión, la bomba adopta por omisión la rotación en el sentido de las
agujas del reloj.
