Manual del usuario Watson-Marlow 520DuN IP66/NEMA 4X 38
Entrada 1 - veloc permite al usuario comunicar a la bomba qué tipo de señal apli-
cará al conector Analógico 1, o bien escoger la opción de programa. Si selecciona
Programa en el menú subsiguiente, el usuario puede escoger su tipo de entrada y
comunicar a la bomba las velocidades a las que debe funcionar al recibir una señal
de control del proceso baja o alta. Véase Entrada - velocidad.
Scaling - stroke permite al usuario deshabilitar el control de escalado, o si desea
habilitar el escalado, comunicarle a la bomba qué tipo de señal aplicará al conector
Analógico 2, o bien escoger la opción de programa. Si selecciona Programa en el
menú subsiguiente, el usuario puede escoger su tipo de entrada y comunicar a la
bomba la proporción de velocidad a la que debe funcionar al recibir una señal de
control del proceso baja o alta. Véase Entrada - velocidad.
Compensación muestra el menú Compensación, anteriormente descrito. Véase la
sección 18.1, Compensación.
Salir devuelve al usuario a la primera sección del menú Configuración. Véase la
sección 18, Configuración.

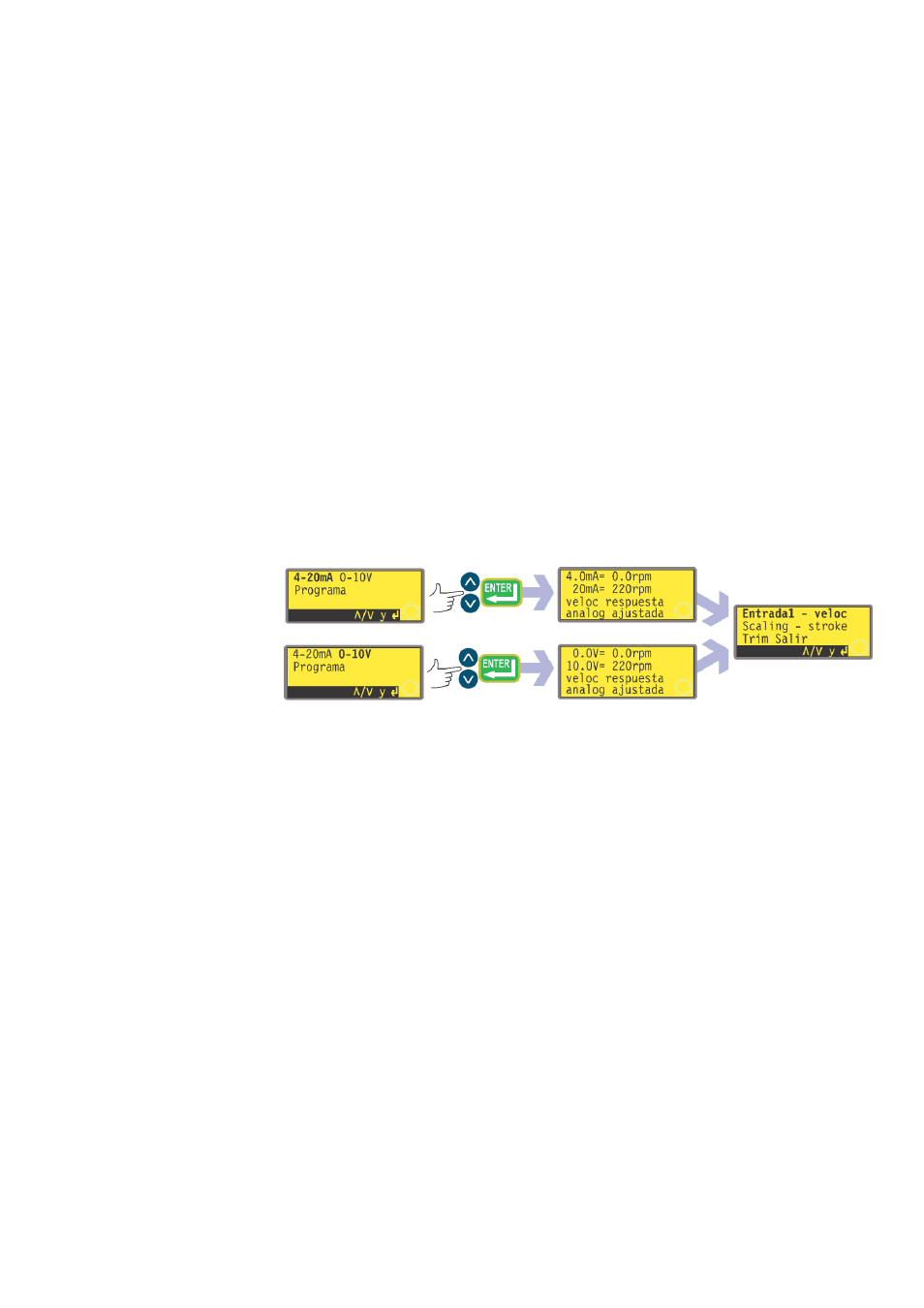

Entrada 1 - velocidad
l Seleccione Entrada 1 - veloc usando las teclas ARRIBA o ABAJO y presione
ENTER para confirmar su elección.
l La bomba ofrecerá otras dos opciones: 4-20 mA y 0-10 V. Seleccione una
opción mediante las teclas ARRIBA o ABAJO y presione ENTER para confir-
mar su decisión.
l La bomba configura los datos de respuesta de hardware y de ajuste de fábrica
y muestra brevemente una pantalla de confirmación. El sistema devuelve al
usuario a la pantalla de configuración Analógico. A continuación se incluyen
algunas cifras de muestra.
l Alternativamente, el usuario puede seleccionar Programa para configurar la
bomba para que responda de una forma programada por el usuario a cualquier
gama de señal de proceso dentro de los límites anteriormente descritos.
