Manual del usuario Watson-Marlow 520DuN IP66/NEMA 4X 63
l Pele la cantidad de recubrimiento que sea necesaria y quite 5 mm de aislami-
ento de los conductores. No se necesitan revestimiento de estaño ni guarnición
metálica. Nota: Si se está usando un cable muy rígido o de gran diámetro,
puede ser conveniente pelar el recubrimiento exterior antes de pasar los con-
ductores del cable a través del casquillo. No obstante, para conseguir la cor-
recta estanqueidad, debe haber cable con el recubrimiento en perfecto estado
dentro del casquillo cuando este se aprieta.
l Retuerza una longitud adecuada de blindaje del cable. Afloje uno de los tornil-
los de fijación de la tarjeta de circuito impreso y enrolle el blindaje a su alrede-
dor. Fije el blindaje atornillando y apretando el tornillo. Como alternativa, fije el
blindaje del cable a la conexión de horquilla adjunta (si existe).
l Empuje el conductor pelado a través del orificio cuadrado del conector. Cuando
haya entrado del todo el conductor, apriete el tornillo de fijación para retenerlo
en su lugar.
l Cuando todos los conductores estén conectados, use una llave de 21 mm para
apretar la tapa del casquillo con un par de 2,5 Nm para asegurar la estanquei-
dad. Como alternativa, apriete el casquillo al máximo que se pueda apretar a
mano y use una llave para apretarlo media vuelta más.
No sujete juntos los cables de control y de alimentación de la red.

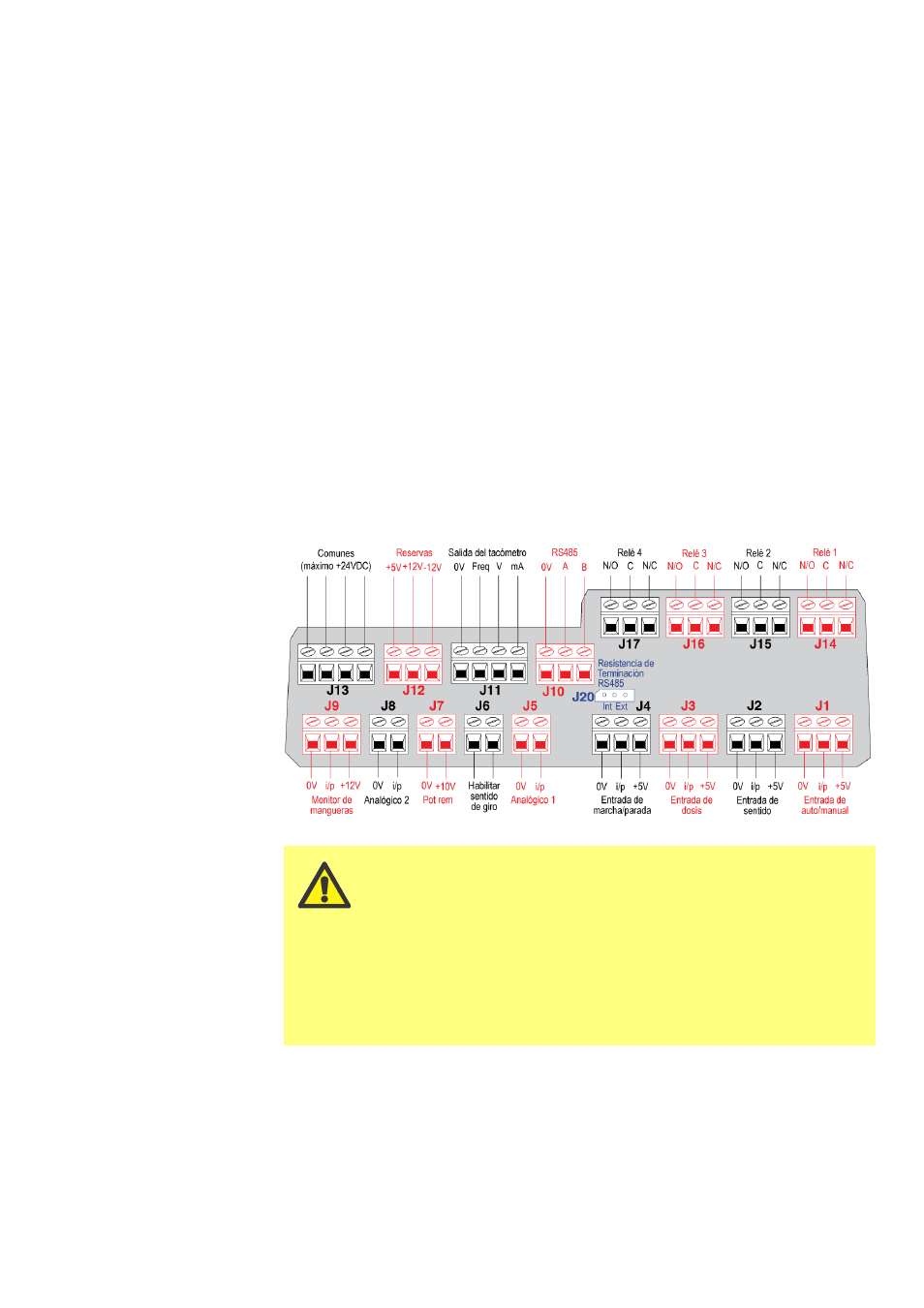

Conectores de la tarjeta de circuito impreso del módulo estanco
520N:
No aplique nunca alimentación eléctrica de la red a
los terminales del módulo 520N. Aplique las señales
correctas a los terminales que se muestran a con-
tinuación. Limite las señales a los valores máximos
especificados. No aplique voltaje a otros terminales. Podrían
producirse daños permanentes no cubiertos por la garantía. El
voltaje nominal máximo de los contactos de los relés de esta
bomba es de 30 V CC; carga máxima 30 W.
Nota: También adecuado para baja alimentación: es decir, 1
mA a 5 V CC mínimo.
