Bombas sinusoidales MasoSine SPS: Manual del usuario 91
Bombas
SPS-2.5” y SPS-4”

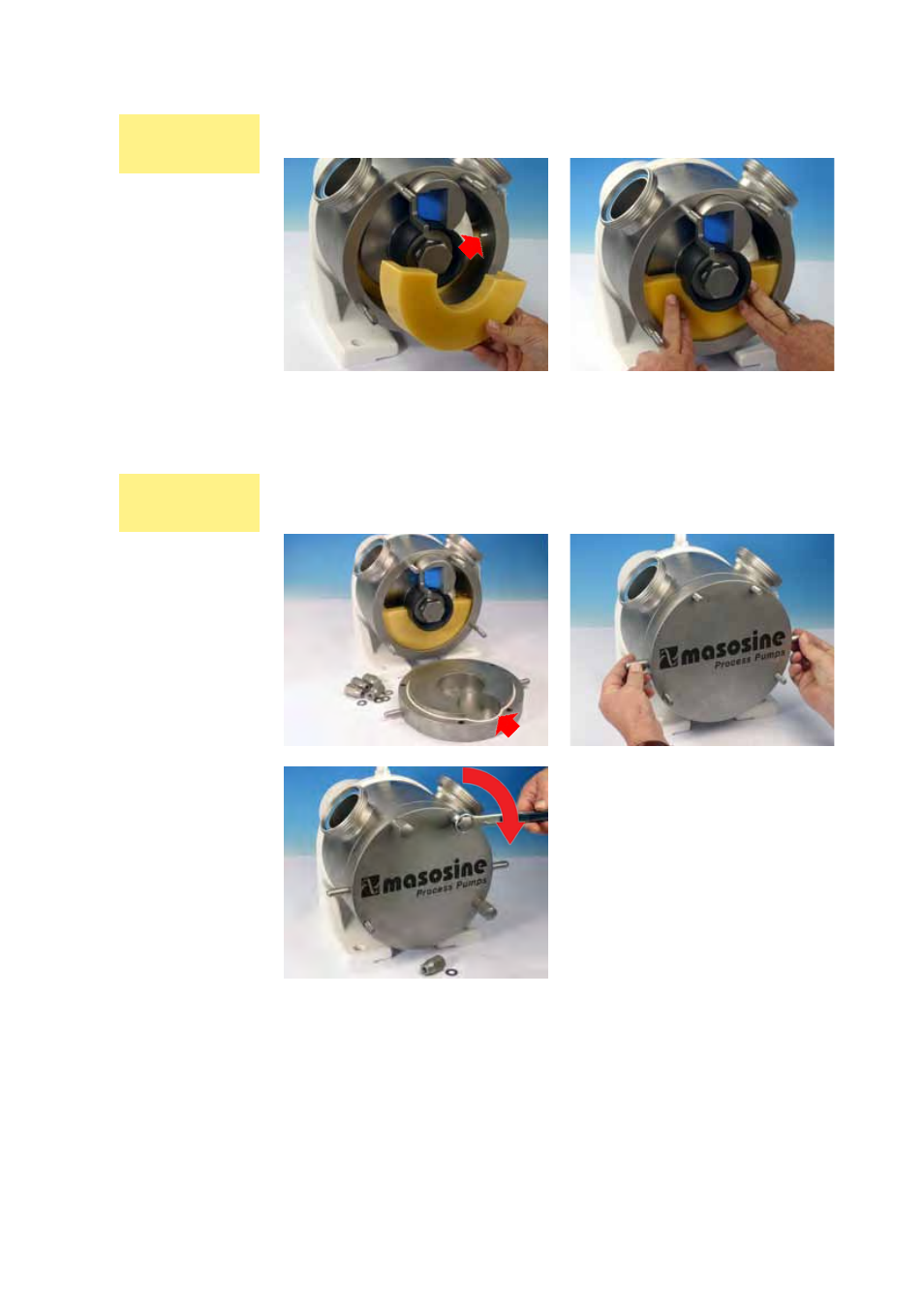

Instalación del estátor delantero
l Ponga el estátor delantero en su sitio, empujando de igual forma por ambos
lados para evitar que se atasque. Las clavijas anti-rotación de la carcasa de la
bomba (indicadas con flechas) garantizan la correcta posición del estátor. Los
dos estátores son idénticos.
l Compruebe que la junta tórica de la cubierta delantera (indicada con una
flecha) esté en su ranura de la cubierta delantera.
l Coloque la cubierta delantera sobre el eje, el soporte delantero y los espárragos
de la carcasa de la bomba.
l Fije las tuercas ciegas (rosca derecha) y las arandelas en los espárragos de la
carcasa de la bomba. Utilice una llave de tuercas de 22 mm. Apriételos con un
par de 45 Nm.
Instalación de la cubierta delantera
Bombas
SPS-2.5” y SPS-4”
