Bombas sinusoidales MasoSine SPS: Manual del usuario 89

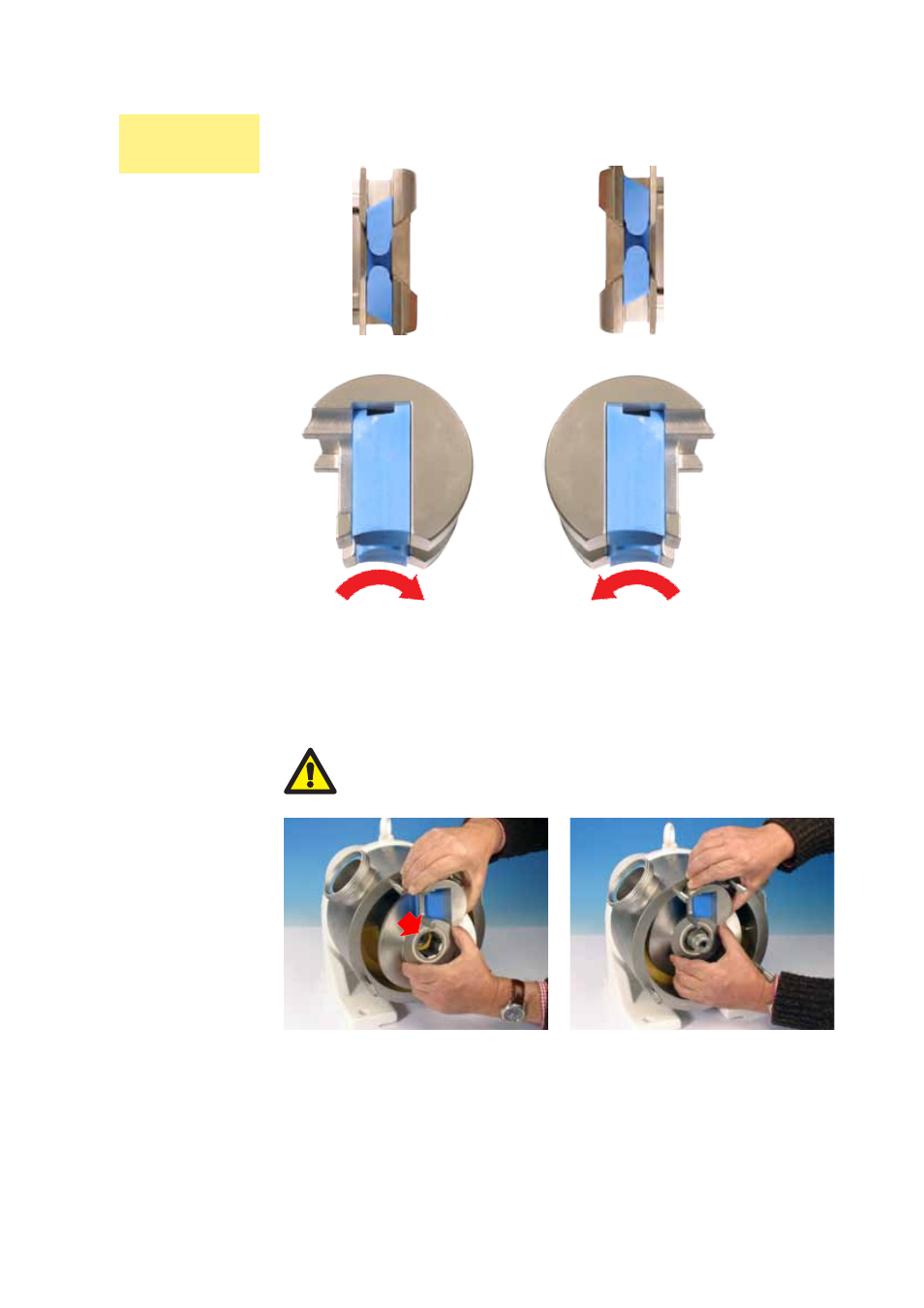

l Sujete la hélice del rotor en la ranura del peine. El rotor es reversible. Utilice
las dos manos para acoplar el rotor, el peine y la guía del peine. Ponga el
conjunto en su sitio. El peine y la guía del peine entran libremente en su canal;
las nervaduras del cubo del rotor deben alinearse con las nervaduras del eje.
l Cerciórese de que el rotor haya llegado a su tope.
Montaje del rotor, el peine y la guía del peine
El peine y la guía del
peine
l Compruebe que las dos juntas tóricas del rotor (la visible indicada con una
flecha) estén en su sitio a ambos lados del rotor.
l Coloque el peine en la guía y sujételos como una sola unidad.
Compruebe que el peine y la guía del peine estén orientados
correctamente para el sentido de giro deseado. Esto es de
importancia crítica para un correcto funcionamiento
El peine y la guía del peine,
orientados para la rotación
en sentido horario del rotor
El peine y la guía del peine,
orientados para la rotación en
sentido antihorario del rotor
Bombas
SPS-2.5” y SPS-4”
Lado de
presión
Lado de
succión
Lado de
succión Lado de
presión
