Bombas sinusoidales MasoSine SPS: Manual del usuario
32
21 SPS-2”, SPS-2.5” y SPS-4”: ajuste
del eje
Es importante que la dimensión X (leáse equis) sea correcta para lograr un bombeo
eficaz.
Nota: La dimensión X de todas las bombas puede medirse como se indica a
continuación. Sin embargo, la estructura de la carcasa de la bomba modelo SPS-1”
es distinta de la de los otros modelos (y diferente de la imagen) y la dimensión del
modelo SPS-1” se ajusta de forma distinta. Las bombas modelo SPS-1” deben ser
devueltas a MasoSine para el ajuste de la dimensión X.

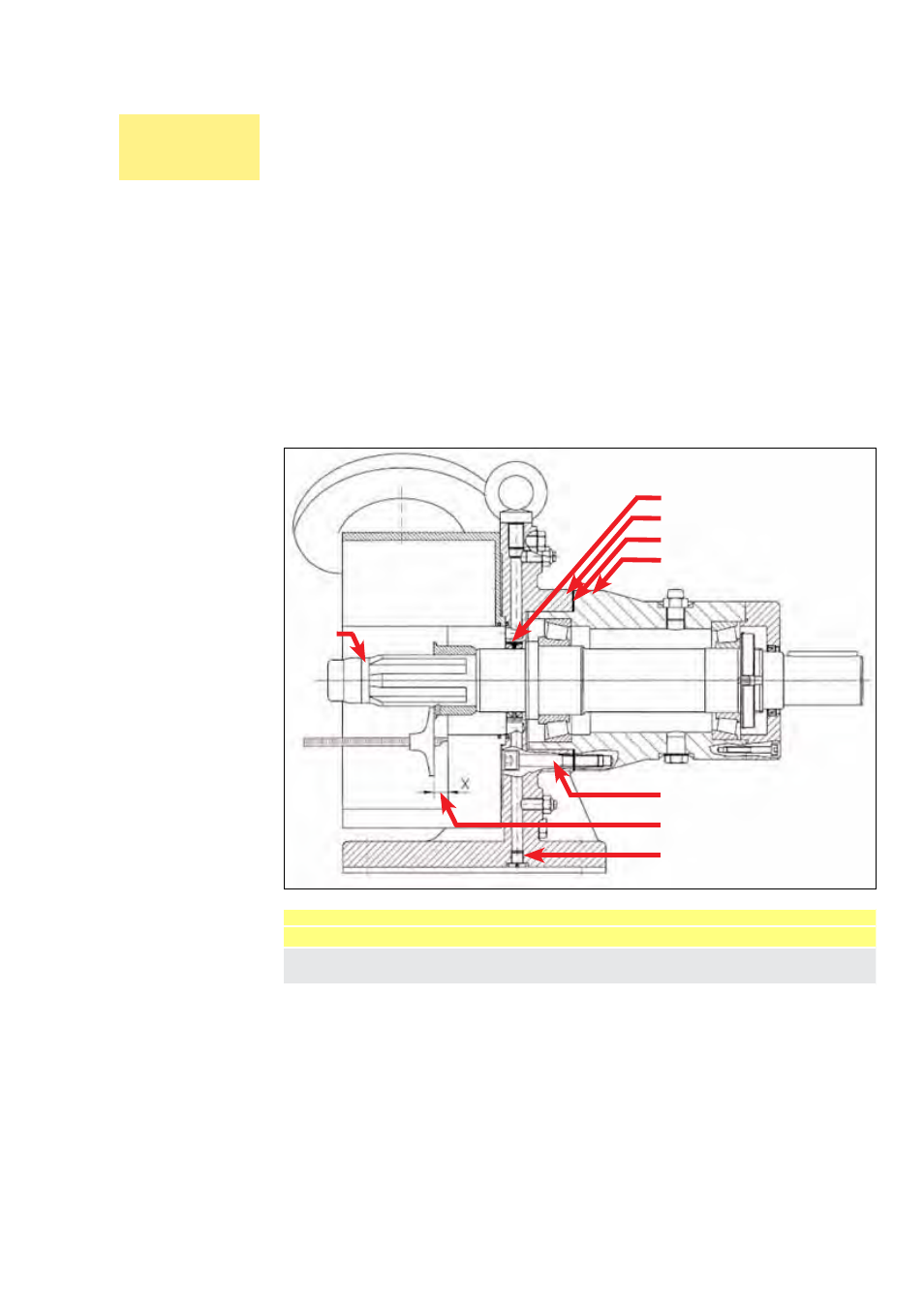

21.1 Ajuste de la dimensión X en modelos
con armazón de hierro fundido
Dimensión X
l Retire la cubierta delantera, el soporte delantero, el estátor delantero, el rotor,
el peine y la guía del peine. Véase la sección 22, Desmantelamiento y montaje.
l Mida la dimensión X.
l Compare esta dimensión con la tabla anterior.
Anillo de sujeción
Dimensión X
SPS-1”
SPS-2”
SPS-2.5”
SPS-4”
10.0 mm +0.05
17.5 mm +0.1
23.0 mm +0.1
15.0 mm +0.1
Armazón
Carcasa de rodamientos
Aliviaderos de fugas
Bombas
SPS-2”,
SPS-2.5”,
SPS-4”
Juntas de reborde
Eje
Tornillo de retención de la
carcasa de rodamientos
SPS-2”, SPS-2.5” y SPS-4”: ajuste de la dimensión X
Nota: Las bombas modelo SPS-1” deben ser devueltas a MasoSine para el ajuste
de la dimensión X.
