Bombas sinusoidales MasoSine SPS: Manual del usuario 33

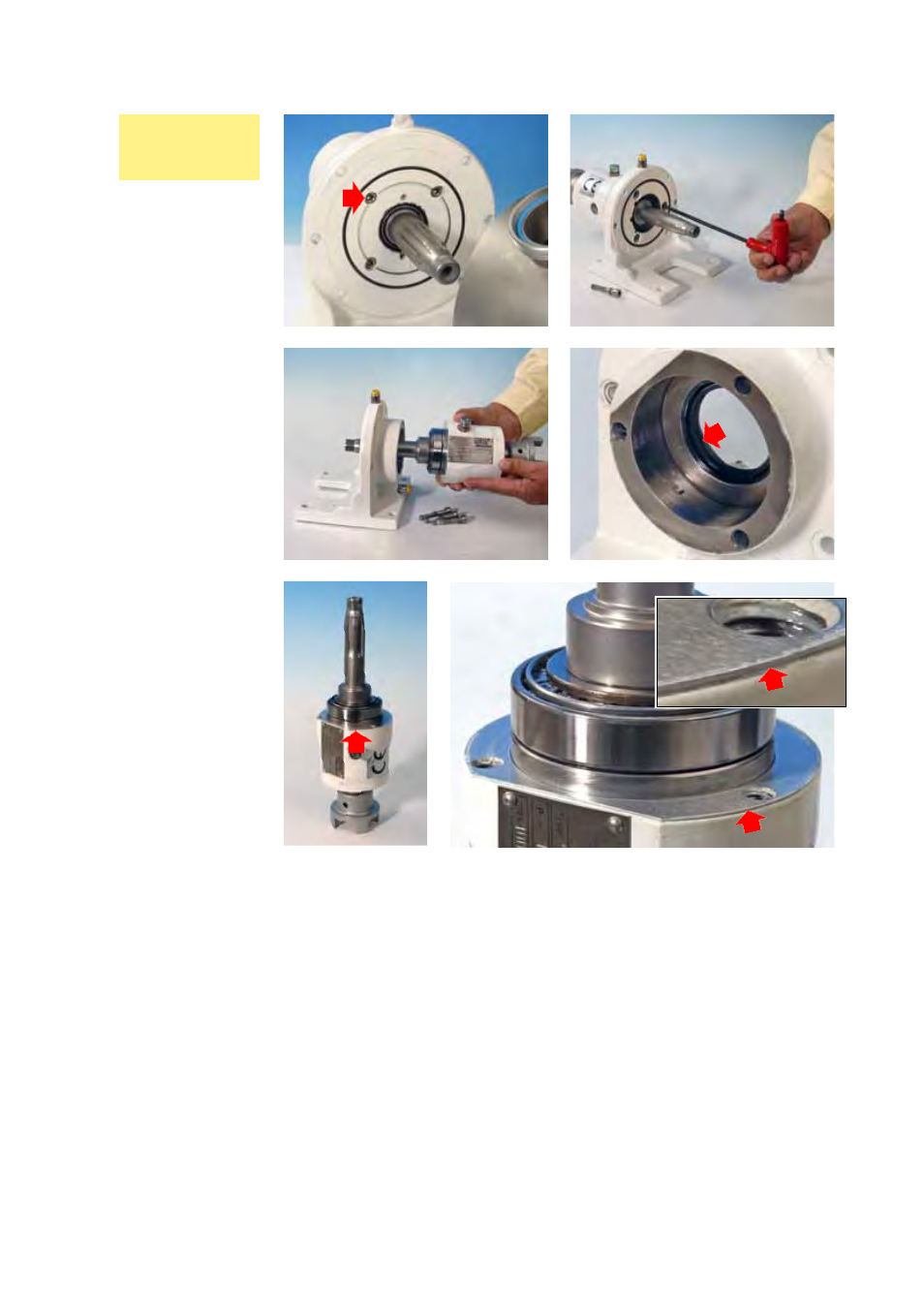

l Si esta dimensión no es correcta, siga con el desmantelamiento (véase la
sección 22, Desmantelamiento y montaje) hasta que se pueda acceder a la
superficie del armazón (la ilustración muestra las bombas modelo SPS-2.5” y
SPS-2”; la SPS-4” es similar).
l Utilice una llave de Allen de 6 mm para aflojar y extraer los tornillos de
retención y las arandelas de cobre de la carcasa de rodamientos (indicados con
flechas; el número de tornillos varía según el modelo de la bomba).
l Retire la carcasa de rodamientos y el eje de la bomba, llevando cuidado de
no dañar las juntas de reborde (indicadas con flechas). Nota: el lubricante se
saldrá al sacar la carcasa de rodamientos.
l Retire el anillo de sujeción (indicado con flechas en las tres imágenes
inferiores) e instale uno nuevo. Vuelva a ensamblarlo todo, apretando los
tornillos de retención de la carcasa de rodamientos a 25 Nm (SPS-2”), 50 Nm
(SPS-2.5”) o 35 Nm (SPS-4”), y vuelva a medir la dimensión X.
l Si esta dimensión no es correcta (ver tabla), desmonte y separe varias capas
del anillo de sujeción iguales en su grosor total a la diferencia entre la distancia
que ha medido por segunda vez y la distancia correcta, para alcanzar la
dimensión X correcta. Una capa tiene un grosor de 0.05 mm.
l Vuelva a montarlo.
Bombas
SPS-2”,
SPS-2.5”,
SPS-4”
