Bombas sinusoidales MasoSine SPS: Manual del usuario 88

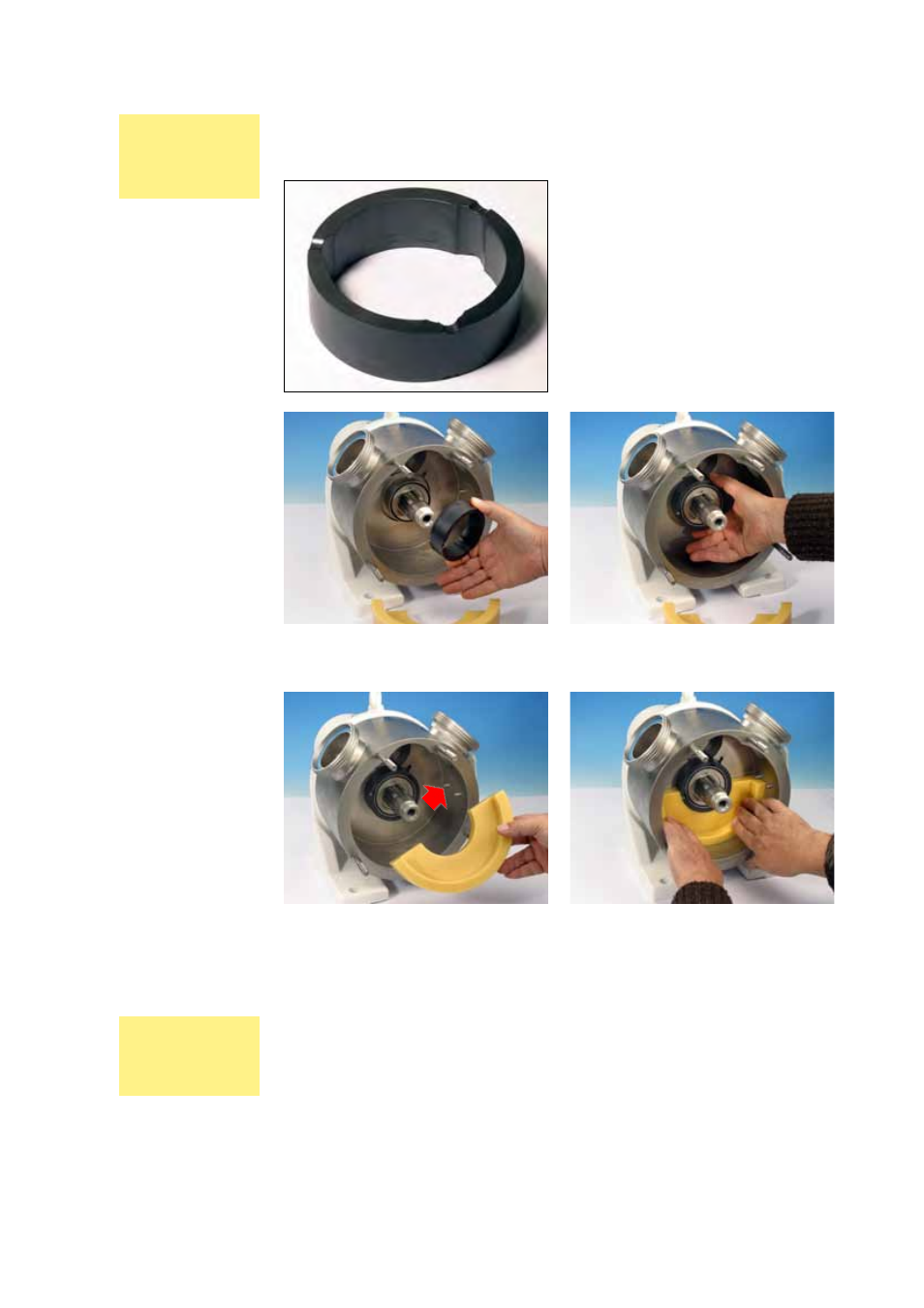

Bombas con una sello mecánico sencillo: instalación del anillo de
soporte y el estátor trasero
l Ponga el estátor trasero en su sitio bajo el anillo de soporte. Las clavijas
anti-rotación de la carcasa de la bomba (indicadas con flechas) garantizan la
correcta posición del estátor. Los dos estátores son idénticos.
El anillo de soporte
l Sitúe el anillo de soporte sobre el eje de la bomba y el soporte del anillo
dinámico. El anillo de soporte es reversible.
Bombas
SPS-2.5” y
SPS-4” con
sello mecánico
sencillo
Bombas SPS-2.5”
y SPS-4” con sello
triple labial
Bombas con sello triple labial
Véanse los gráficos de la sección 25.1 y 25.3, y consultar las instrucciones para el
montaje de sello triple labial de la bomba modelo SPS-2” en la sección 22.3.2. Los
modelos SPS-2.5” y SPS-4” son similares.
