Bombas sinusoidales MasoSine SPS: Manual del usuario
44
22.2.2 Montaje del modelo SPS-1”
Durante el montaje, compruebe que todas las juntas tóricas estén colocadas
correctamente antes de instalar cada componente, y que todos los componentes
estén limpios y lubricados.
Bombas SPS-1”
Instalación de la carcasa del sello
l Coloque la carcasa del sistema del sello ya montada en su sitio, con el
almenado por delante. Asegúrese de presionarla hasta que llegue a su tope.
Para ello puede utilizar las herramientas especiales como empujadores, o una
herramienta cilíndrica especial que puede obtener de MasoSine. Nota: Si se
va a instalar un dispositivo estático de enjuague, alinee verticalmente las
conexiones roscadas de ambos lados de la carcasa del sello, para que queden
centradas respecto al orificio superior de la carcasa de rodamientos. Véase la
sección 23, El dispositivo estático de enjuague.

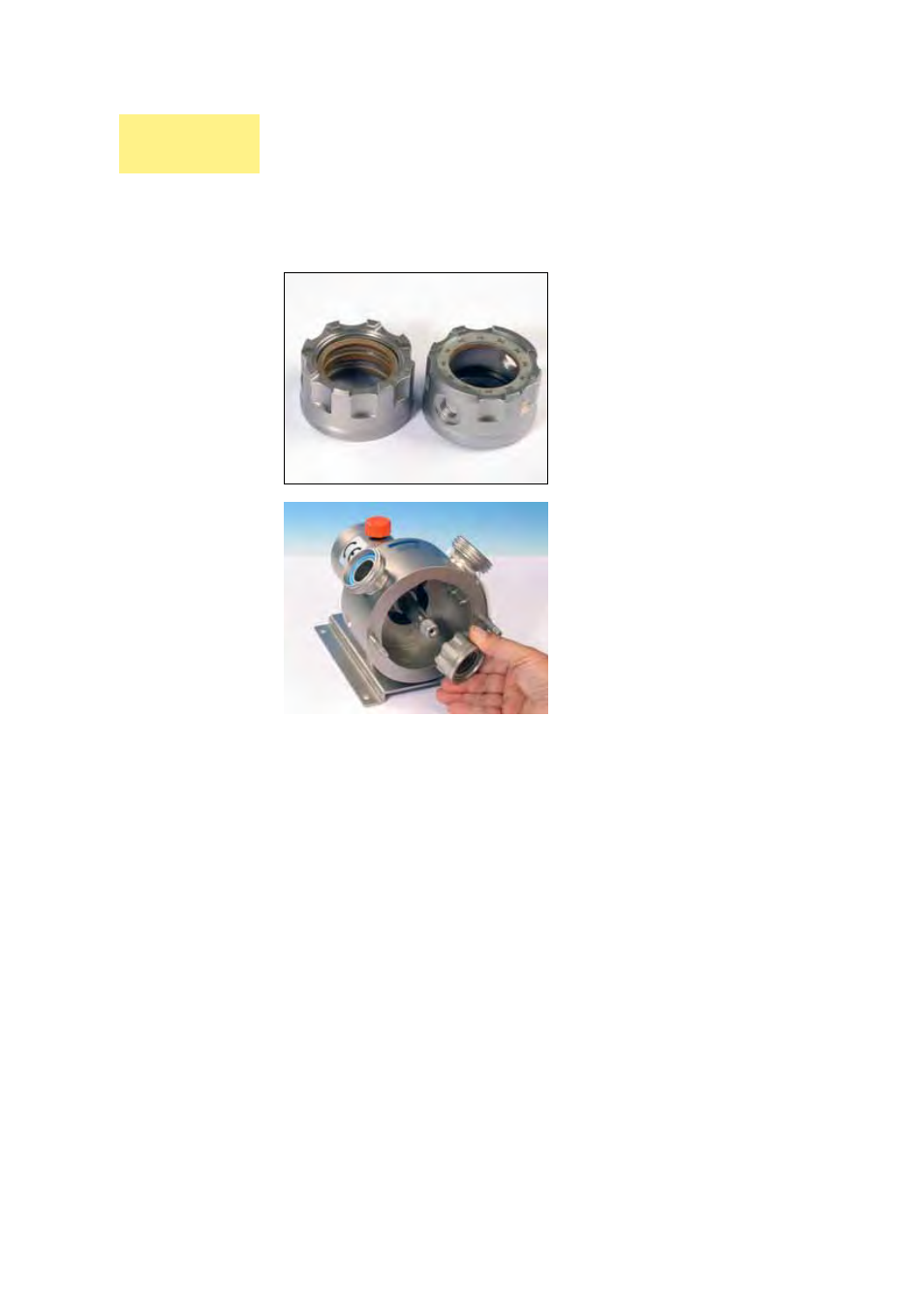

Las dos versiones de la carcasa del sello
de la bomba SPS-1”. A la izquierda,
sin sistema estático de enjuague; a la
derecha, con sistema estático de enjuague
