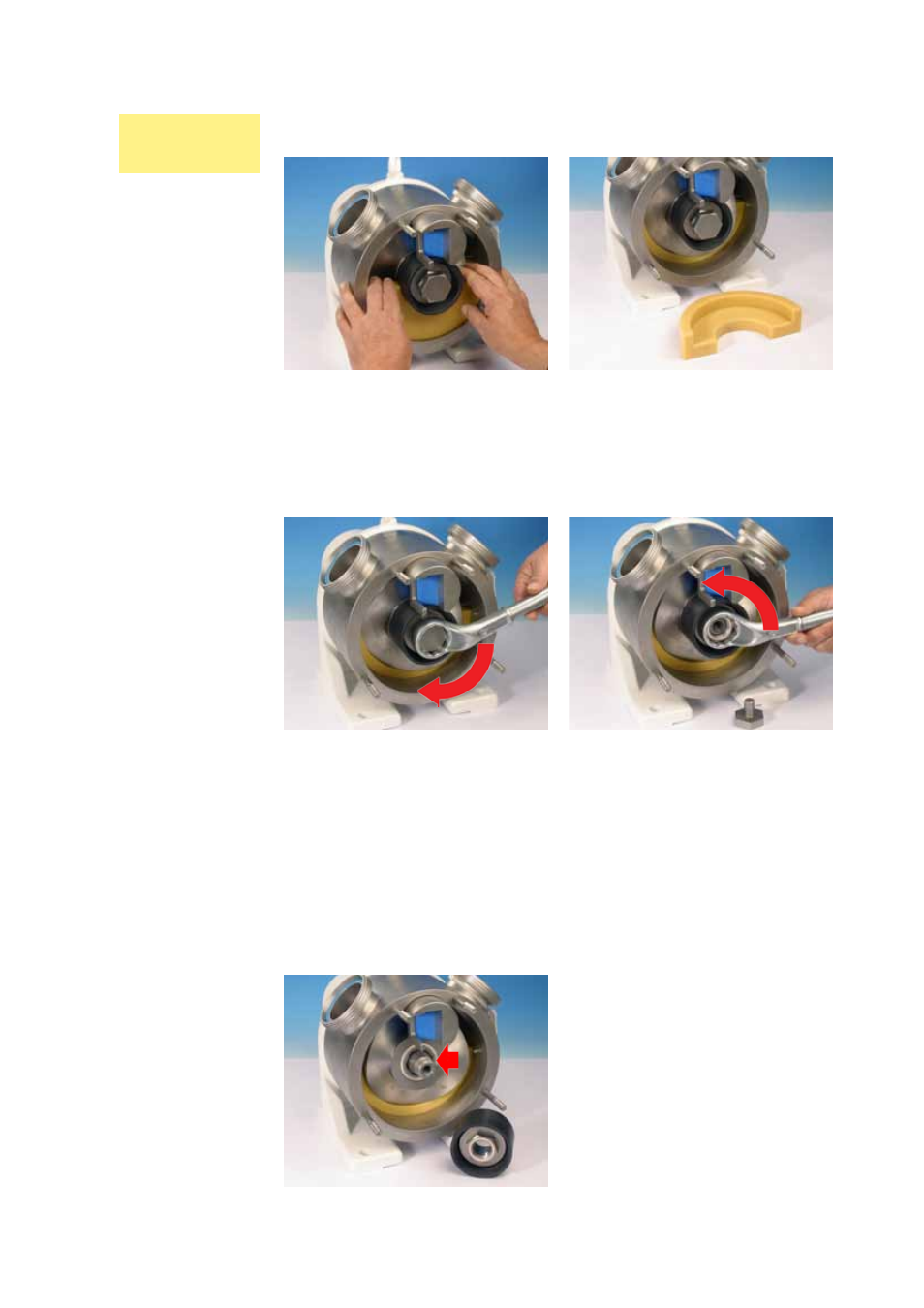

l Tire del estátor delantero para extraerlo.
Nota: Quizás le resulte conveniente hacer girar el eje de la bomba y el rotor un
poco para hacerle un hueco a la punta de los dedos, y poder asir la parte superior
del estátor delantero.
Extracción del estátor delantero
Es importante asegurarse de que el eje no pueda girar mientras se extraen
el tornillo de retención del eje y la tuerca del eje. Puede resultar conveniente
inmovilizarlo poniendo una llave de tuercas muy acolchada en el eje y la chaveta o
el chavetero. Hay una herramienta de bloqueo del eje disponible de forma opcional,
para abrir fácilmente el tornillo de retención (SPS-2.5”: TL-SP25-010-31; y SPS-4”:
TL-SP40-010-31).
l Utilice la llave anular de 42 mm provista con la bomba para retirar el tornillo de
retención del eje (rosca izquierda).
l Utilice la llave anular de 42 mm provista con la bomba para retirar la tuerca del
eje (rosca derecha). Dejará el eje con el soporte delantero.
l Ahora podrá acceder a la junta tórica de la parte delantera del rotor (indicada
por una flecha), que está en su ranura de la parte delantera del rotor.
Extracción del tornillo de retención del eje y la tuerca del eje
Bombas
SPS-2.5” y SPS-4”
