22.3.2 Montaje del modelo SPS-2”
Bombas con sello mecánico sencillo: instalación de la cara estática
y el sello

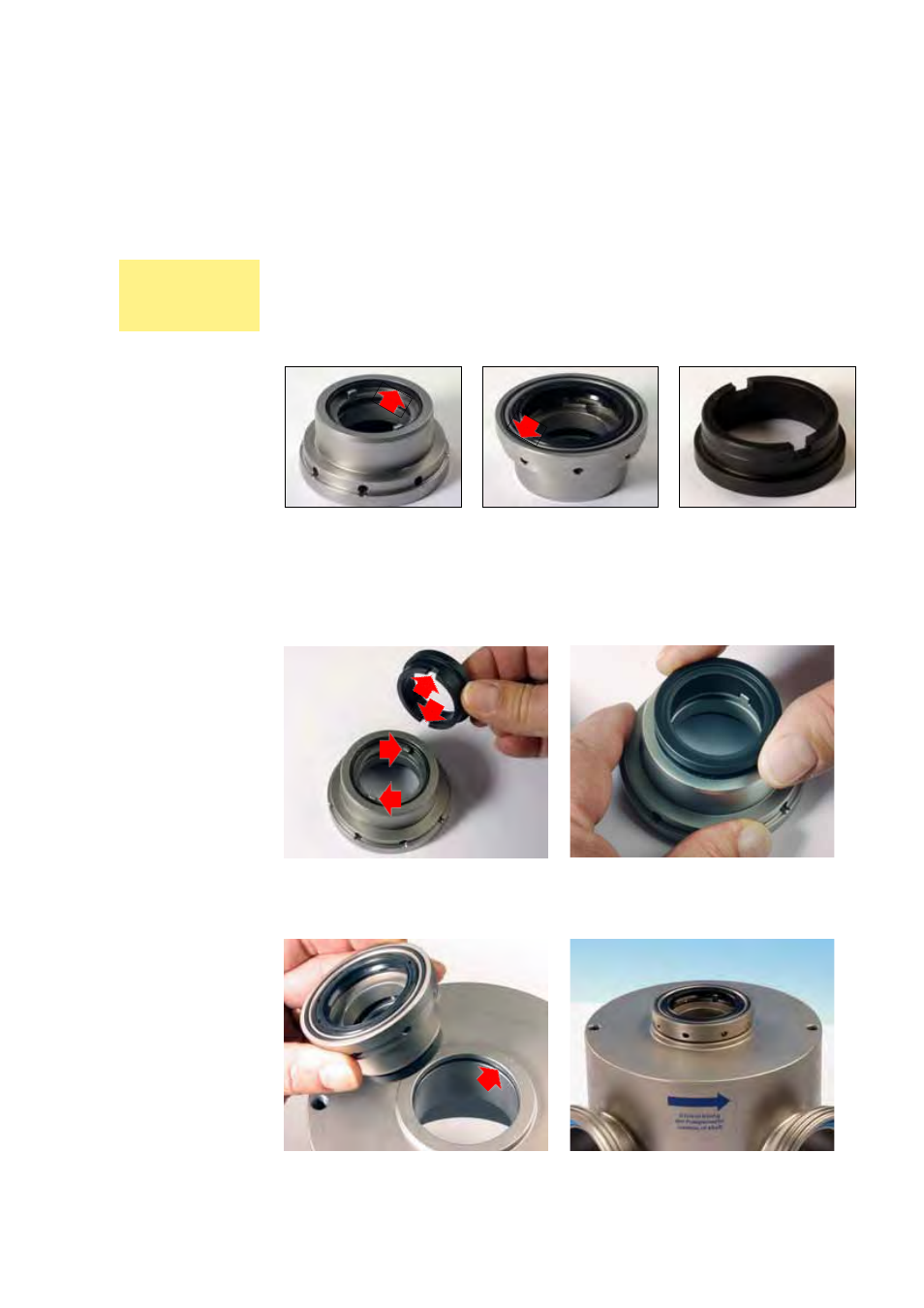

l Compruebe que la junta tórica de la carcasa del sello esté ubicada
correctamente en su ranura de la carcasa de la bomba (indicada abajo con una
flecha), y que las dos juntas tóricas a ambos lados del sello mecánico estén en
la posición correcta (indicada arriba con una flecha).
El sello mecánico La cara estática
l Empuje el sello mecánico hasta introducirlo en la carcasa de la bomba.
Nota: El sello mecánico va encajado firmemente a presión.
l Coloque la cara estática en el sello mecánico. La cara estática tiene dos huecos
(indicados con flechas) que deben alinearse correctamente con los resaltes
(indicados con flechas) de cada lado del asiento.
Durante el montaje, compruebe que todas las juntas tóricas estén colocadas
correctamente antes de instalar cada componente, y que todos los componentes
estén limpios y lubricados.
Bombas SPS-2”
con sello
mecánico
sencillo
Nota: Las imágenes muestran una bomba con armazón de hierro fundido. El
montaje de los modelos con armazón de acero inoxidable es similar. Para conocer
las excepciones, véase la página 69.
