Bombas sinusoidales MasoSine SPS: Manual del usuario 71
Bombas con sello triple labial: instalación del estátor trasero
Bombas con armazón de acero inoxidable y sello triple labial:
instalación del sistema del sello

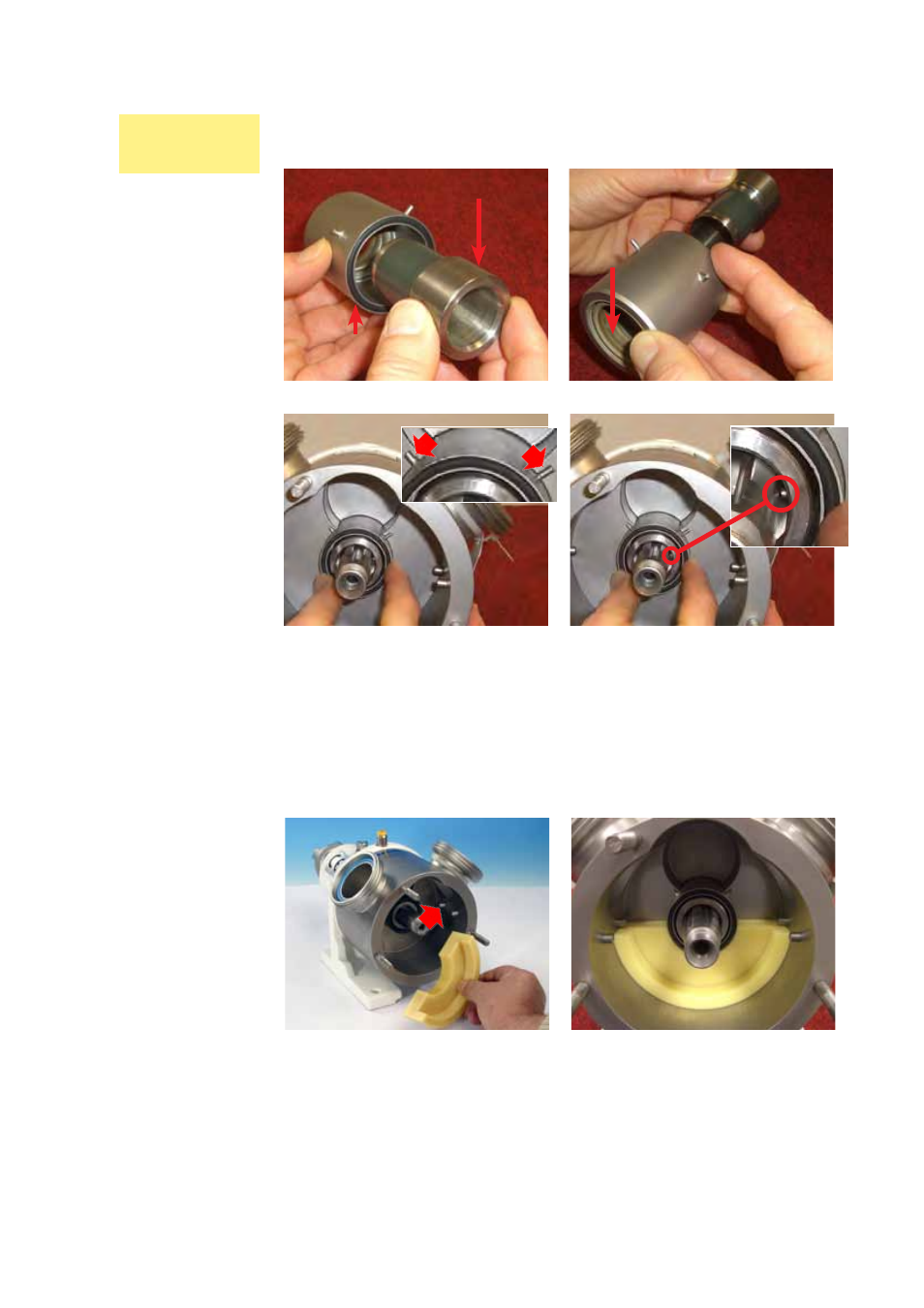

l Con la carcasa del sello acoplada, sitúe el manguito del eje sobre el eje
y ubíquelo en su sitio, con el extremo biselado con junta de reborde del
manguito del eje por delante. Las clavijas de la carcasa del sello (indicadas con
flechas) deben estar hacia arriba y centradas. El manguito del eje va encajado
firmemente a presión. Asegúrese de presionarlo hasta que llegue a su tope. El
manguito del eje tiene dentro un resalte de alineación (rodeado con un círculo)
que debe estar alineado con las nervaduras del eje.
l Introduzca el manguito del eje en la carcasa del sello (con las juntas de reborde)
l Ponga el estátor trasero en su sitio bajo el manguito del eje, empujando de
igual forma por ambos lados para evitar que se atasque. Las clavijas
anti-rotación de la carcasa de la bomba (indicadas con flechas) garantizan la
correcta posición del estátor. Los dos estátores son idénticos.
Bombas SPS-2”
con sello triple
labial
carcasa del sello
manguito del eje
juntas de reborde
