Bombas sinusoidales MasoSine SPS: Manual del usuario 85
22.4.2 Montaje de los modelos PS-2.5” y
SPS-4”
Durante el montaje, compruebe que todas las juntas tóricas estén colocadas
correctamente antes de instalar cada componente, y que todos los componentes
estén limpios y lubricados.
Bombas con sello mecánico sencillo: instalación de la carcasa de la
bomba
Bombas
SPS-2.5” y
SPS-4” con
sello mecánico
sencillo
l Compruebe que la junta tórica de la carcasa del sello esté colocada
correctamente en su ranura de la carcasa de la bomba (indicada con una flecha
en la imagen inferior de la izquierda, página anterior).

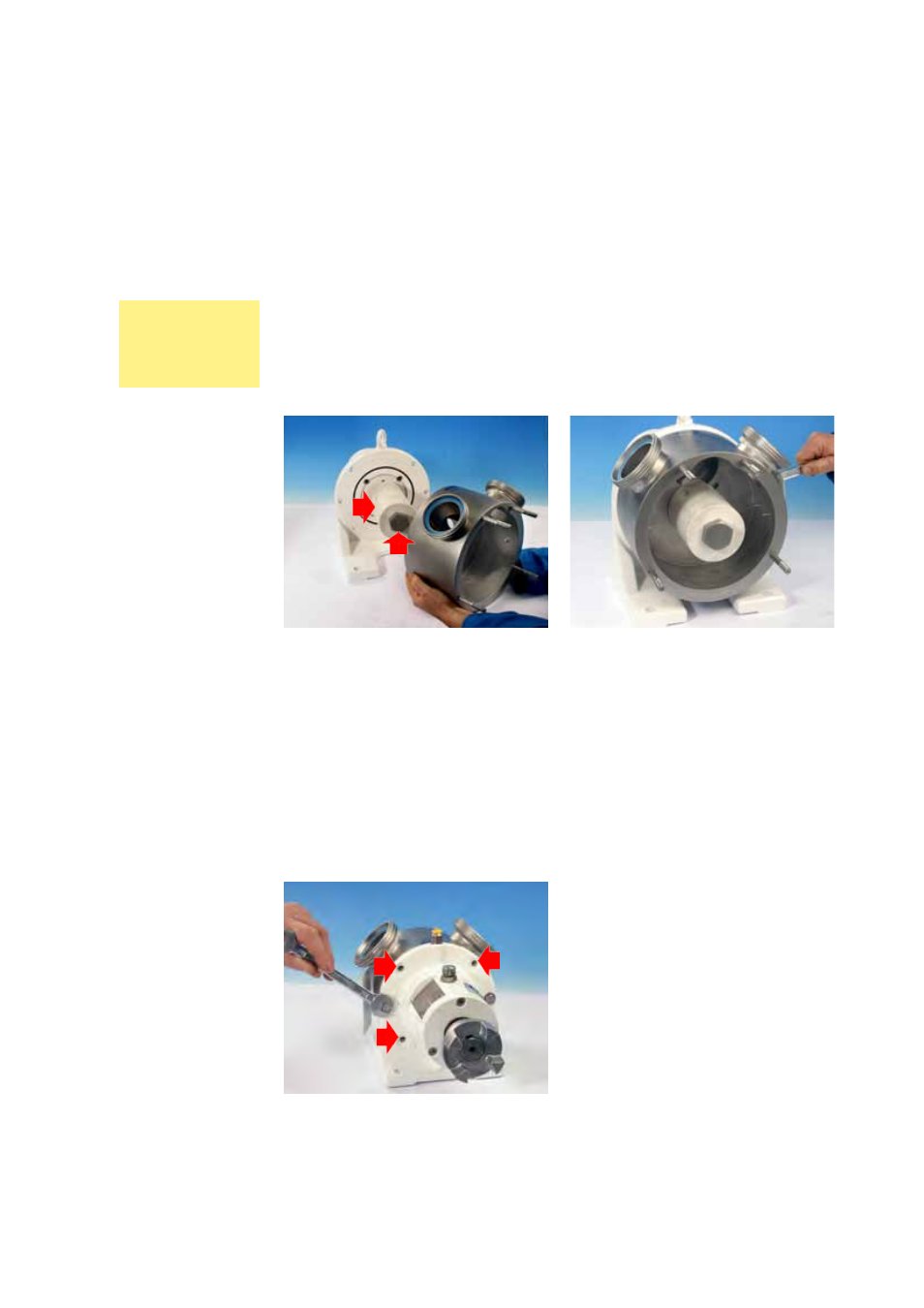

l Guíe la herramienta cilíndrica especial opcional (marcada con una flecha:
TL-SP25-002-50 ó TL-SP40-002-50 - disponible por pedido) sobre el eje y
empújela hasta el tope. Pase el tornillo de retención del soporte delantero
(indicado con una flecha) por el orificio del extremo de la herramienta especial
e introdúzcalo en la rosca hembra del extremo del eje: rosca izquierda.
Asimismo, es importante no dañar el eje al extraer o instalar la carcasa de la
bomba. Apriete a mano el tornillo de retención.
l Pase la carcasa de la bomba sobre el eje y la herramienta especial y colóquela
sobre la cara del armazón.
Nota: La carcasa de la bomba puede colocarse con tres orientaciones distintas.
Véase la sección 13, Posibles orientaciones de la bomba.
Nota: La carcasa de la bomba es muy pesada.
l Instale los dos tornillos de 17 mm (rosca derecha) y las arandelas que
sujetan la carcasa de la bomba al armazón. La imagen muestra el conjunto
10-2. Las posiciones alternativas de los tornillos (tres de cuatro indicados
con flechas) permiten colocar la carcasa de la bomba con orientación 9-12 ó
12-3. Apriételos con un par de 40 Nm. Extraiga el tornillo de retención y la
herramienta especial.
Nota: En las imágenes de esta sección aparece el modelo SPS-2.5”. El modelo
SPS-4” es similar.
Nota: Las imágenes muestran una bomba con armazón de hierro fundido. El
montaje de los modelos con armazón de acero inoxidable es similar. Para conocer
las excepciones, véase la página 91.
