21.2 Ajuste de la dimensión X en modelos
con armazón de acero inoxidable
Dimensión X
Armazón
Eje
Nonio
Dimensión X
SPS-1” SPS-2” SPS-2.5” SPS-4”
10 mm +0.05 17.5 mm +0.1 23 mm +0.1 15 mm +0.1
SPS-2”, SPS-2.5” y SPS-4”: ajuste de la dimensión X
Nota: Las bombas modelo SPS-1” deben ser devueltas a MasoSine para el ajuste
de la dimensión X.
l Retire la cubierta delantera, el soporte delantero, el estátor delantero, el rotor,
el peine y la guía del peine. Véase la sección 22, Desmantelamiento y montaje.
l Mida la dimensión X.
l Compare esta dimensión con la tabla anterior.

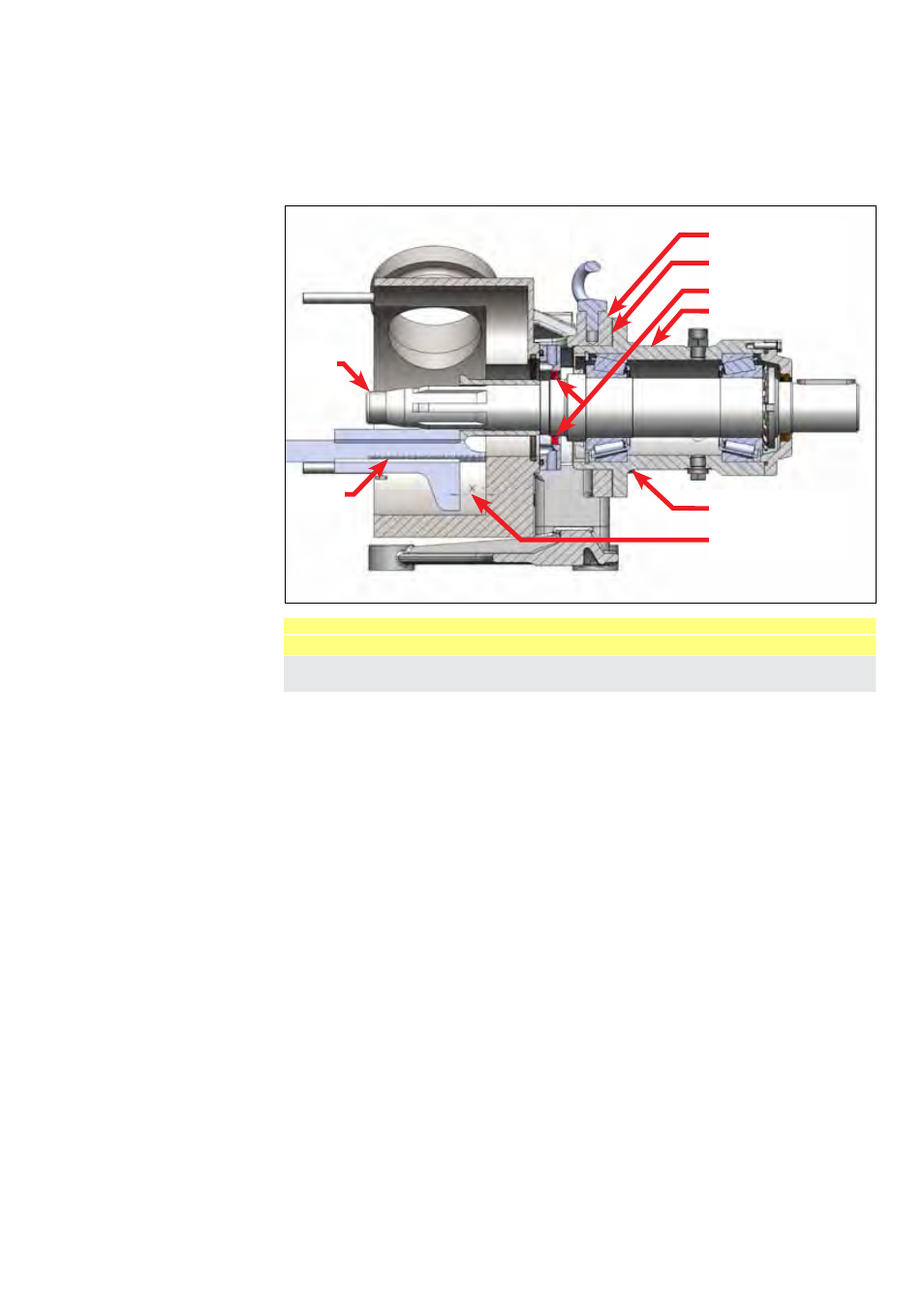

Armazón
Anillo de sujeción
Juntas de reborde
Carcasa de rodamientos
Tornillo de retención
de la carcasa de
rodamientos
Dimensión X
Eje
Nonio
