Manöverelement och anslutningar – Fronius Selectiva Plus (three-phase) Manual del usuario
Página 99
3
SV

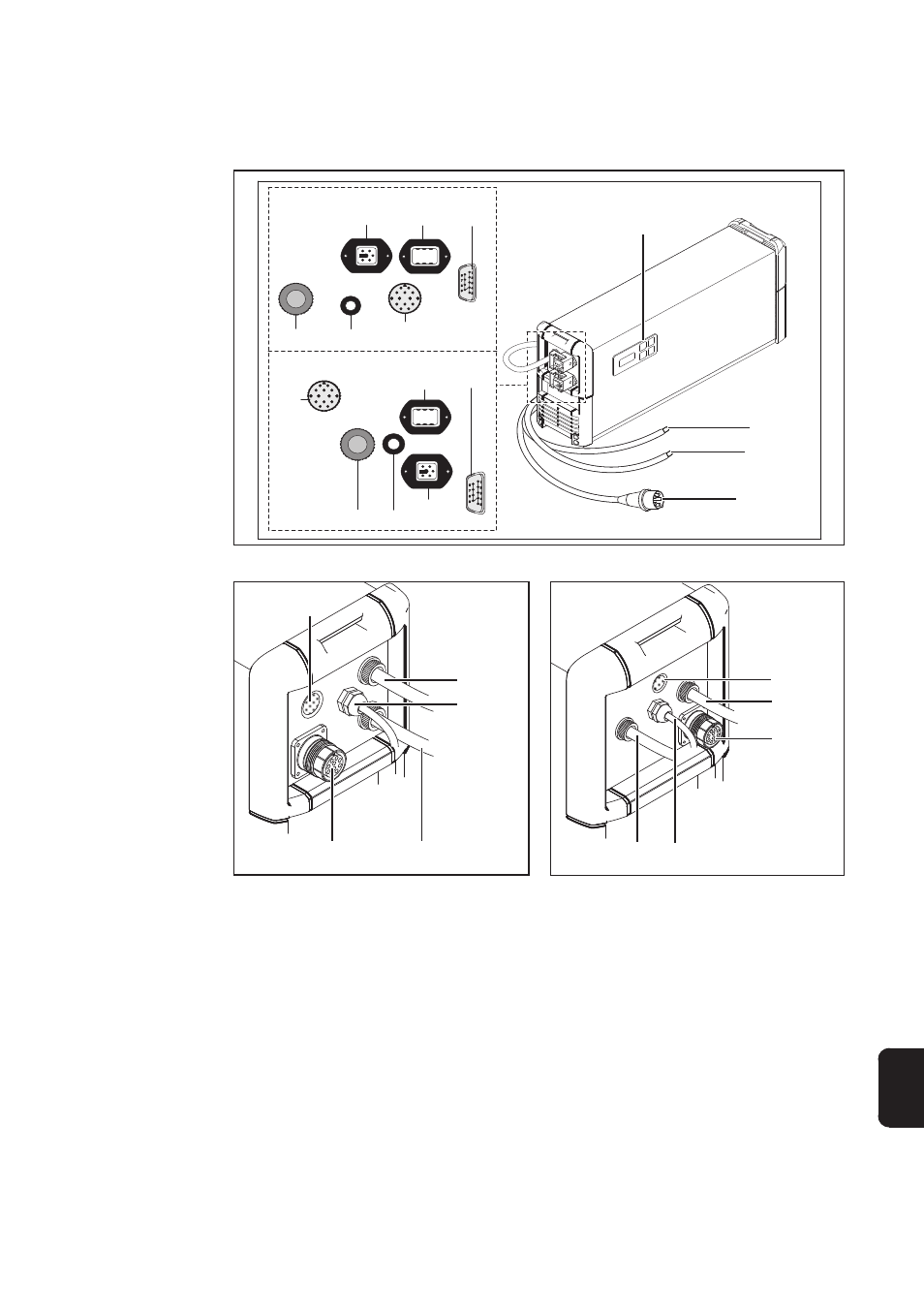

Fig. 1 Manöverpanel och anslutningar på framsidan
Fig. 2 Apparatens baksida variant 1
(12)
(11)
(2)
(10)
(3)
(12)
(3)
(11)
(10)
Fig. 3 Apparatens baksida variant 2
Manöverelement och anslutningar
Manöverelement
och anslutningar
(1) Nätkabel / nätkontakt
(2) (-) laddkabel
(3) (+) laddkabel
(4) Multifunktionspanel med integrerad display och folieknappsats
(5) Alternativ seriellt gränssnitt RS 232
(6) Alternativ temperaturstyrd laddning
(7) Alternativ extern elektrolytcirkulationspump - kontakt X6 / X7
(8) Alternativ Aquamatic / laddningsslut / ackumulerat fel
(9) Tillval externt stop
(10) Standardiserad anslutningskontakt LocalNet för alternativet fjärrkontroll
(11) Alternativ intern elektrolytcirkulation: Tryckluftsutgång
(12) Alternativ intern elektrolytcirkulation: Luftinsug med luftfilter
(13) Alternativ reläkort: Genomföring för styrkablar
(14) Alternativ anslutningskontakt för reläkort 14-pol. AMP-kontakt
(2)
X7
(6)(7)(9)
(13)
(5)
X6
(7)(8)
(5)
(13)
X9
7 kW
14 kW
X9
J
A
I
K
B
H
N L
C
G
M
D
F
E
J
A
I
K
B
H
N L
C
G
M
D
F
E
(14)
(14)
X7
(6)(7)(9)
X6
(7)(8)
(1)
(1)
(3)
(1)
(2)
(4)
(5)
