Zócalo de cone-
xión LocalNet En caso de la opción LocalNet se dispone de un zócalo de conexión estandarizado de
10 polos. Al zócalo de conexión LocalNet se puede conectar una indicación a distancia
o una tarjeta de relés.
Opción recircula-
ción de electroli-
to
(1) (2)
X 6/1
X 6/2
N
L
4 A

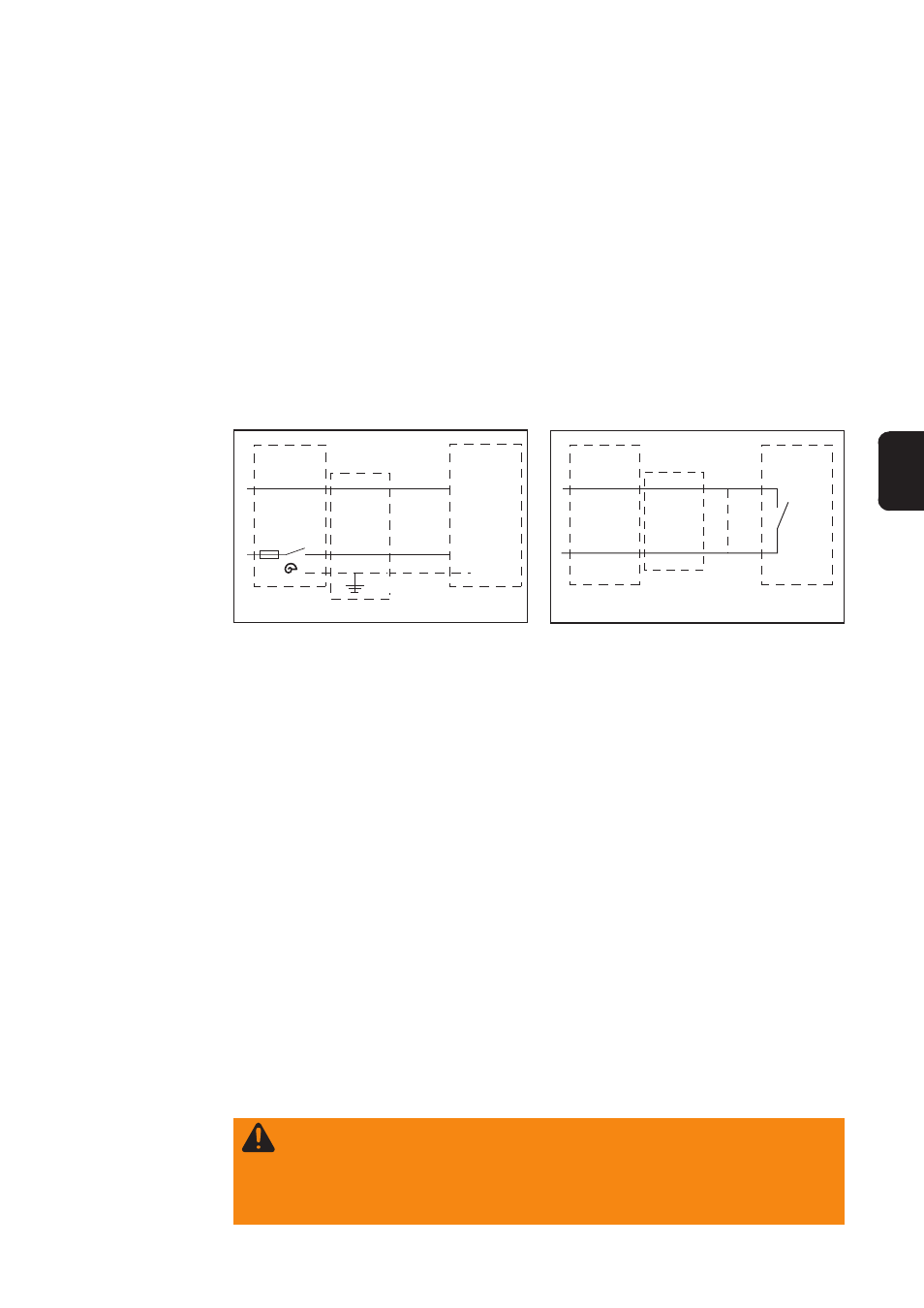

Ilustr. 9 Esquema de conexiones de la recircula-
ción de electrolito
X 6/PE
Ilustr. 10 Esquema de conexiones de la emisión de
errores de la recirculación de electrolito
(1) (2)
X 7/1
X 7/4
(1) Cargador
(2) Bomba
Control de proceso
El control de proceso de la recirculación de electrolito se realiza mediante programas
predefinidos.
Opción adicional emisión de errores ERROR 14:
Para la recirculación de electrolito se ofrece opcionalmente una detección de errores
(supervisión de la presión de aire). En caso de una avería de la recirculación de elec-
trolito, el panel multifuncional del cargador muestra el mensaje de error „Error 14“.
¡Importante! Bomba de recirculación de electrolito sin emisión de errores opcional:
-
Unir entre sí los contactos X7/1 y X7/4.
Bomba de recirculación de electrolito con emisión de errores opcional:
-
Unir el contacto libre de potencial (relé/contacto de cierre) a los contactos X 7/1 y X
7/4.
Conmutación de los parámetros de carga: en caso de una avería de la recirculación de
electrolito, el cargador sólo procura una mezcla suficiente del electrolito.
Opción tarjeta de
relés La tarjeta de relés sirve para la evaluación
-
de informaciones fundamentales sobre el estado de servicio del cargador
- del estado de carga de la batería conectada
Las líneas de evaluación pueden estar conectadas, por ejemplo, a un PLC o un siste-
ma principal de procesos.
Las conexiones para las líneas de evaluación corresponden a contactos inversores de
raíz común. Se pueden transmitir las siguientes informaciones:
-
Carga de la batería en marcha/no en marcha
- Batería cargada al 80%
- Batería completamente cargada
- El cargador trabaja sin perturbaciones/el cargador emite un mensaje de error (Error)
¡ADVERTENCIA! Una línea de datos configurada incorrectamente puede
provocar daños personales y materiales de carácter grave. La separación
galvánica entre los diferentes contactos no ha sido concebida para una
separación segura de los circuitos de corriente. Por tanto, la utilización
simultánea de señales de baja tensión y de tensión de red es inadmisible.
