11
IT
Attacco LocalNet Per l’opzione LocalNet, è disponibile un attacco a 10 poli standard. All’attacco LocalNet è
possibile collegare un indicatore a distanza o una scheda relè.
Gestione operativa
La gestione operativa della circolazione elettrolita avviene mediante programmi predefi-
niti.
Opzione aggiuntiva Emissione errore ERROR 14:
Per la circolazione elettrolita è disponibile in opzione un riconoscimento errore (controllo
della pressione). Il pannello multifunzione del caricabatteria mostra, in caso di guasto
alla circolazione elettrolita, il messaggio di errore „Error 14“.
Importante! Pompa di circolazione elettrolita senza emissione errore opzionale:
-
Collegare tra di loro i contatti X7/1 e X7/4.
Pompa di circolazione elettrolita con emissione errore opzionale:
-
Collegare il contatto a potenziale zero (relè / dispositivo di chiusura) con i contatti X
7/1 e X 7/4
Commutazione parametri di carica: in caso di guasto alla circolazione elettrolita, il
caricabatteria provvede da sé ad un’adeguata mescolatura dell’elettrolito.
(1) (2)
X 6/1
X 6/2
N
L
4 A

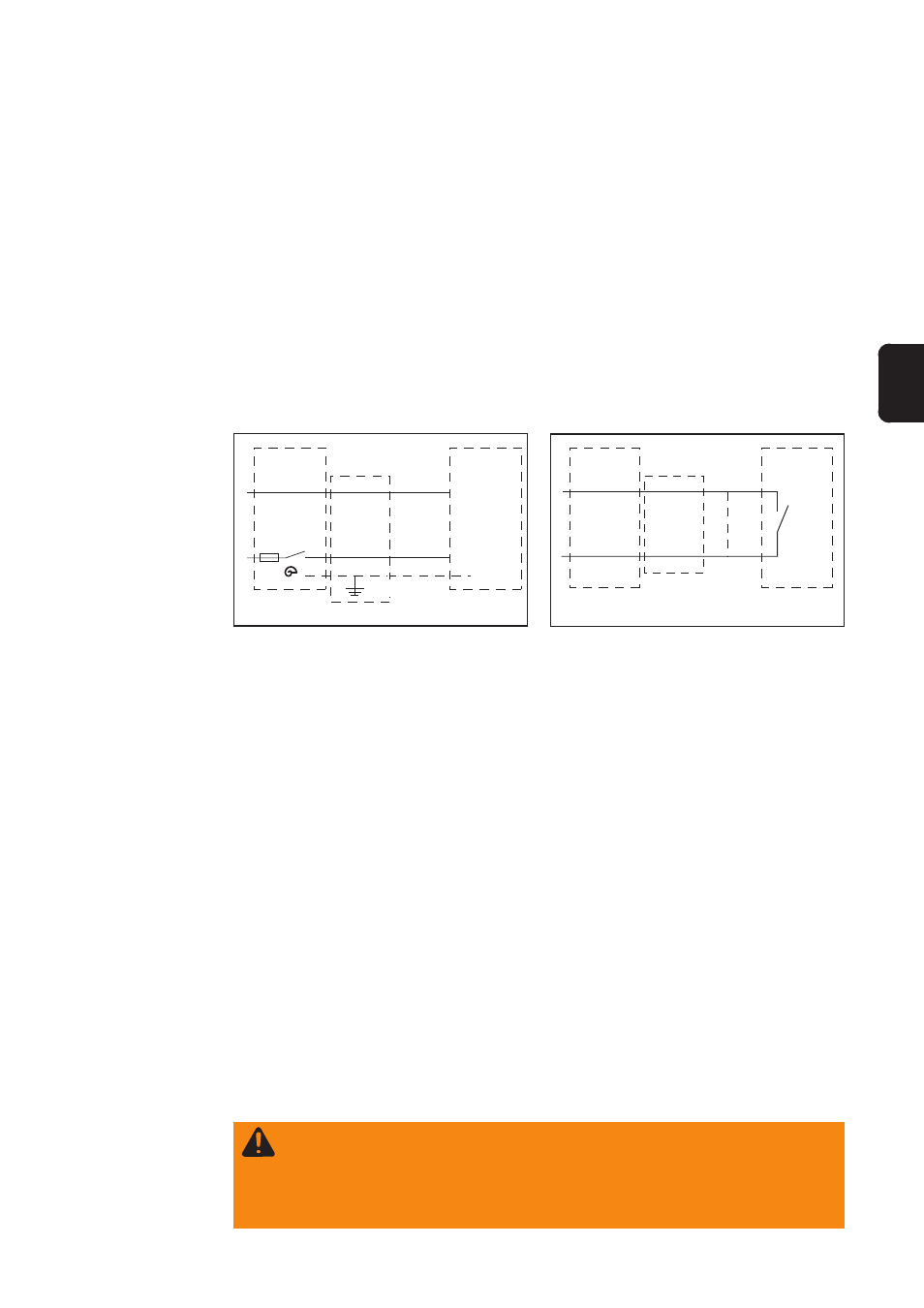

Fig. 9 Schema attacchi circolazione elettrolita
X 6/PE
Fig. 10 Schema attacchi emissione errore circolazi-
one elettrolita
(1) (2)
X 7/1
X 7/4
(1) Caricabatteria
(2) Pompa
Opzione circola-
zione elettrolita
(continuazione)
Opzione scheda
relè La scheda relè serve per l’analisi
-
delle informazioni importanti circa la condizione di funzionamento del caricabatteria
- dello stato di carica della batteria collegata
I conduttori di analisi possono essere collegati ad es. con un PLC o un sistema pilota del
processo.
Gli attacchi dei conduttori di analisi corrispondono ai contatti di scambio a potenziale
zero con vertice comune. È possibile trasmettere le seguenti informazioni:
-
Carica della batteria in corso / non funzionante
- Batteria carica all’80%
- Batteria completamente carica
- Il caricabatteria funziona correttamente / il caricabatteria visualizza un messaggio di
errore (Error)
AVVISO! La configurazione errata della linea dati può causare gravi lesioni
personali e danni materiali. La separazione galvanica tra i vari contatti non è
progettata per assicurare il distacco dal circuito elettrico. Non è pertanto
consentito l’utilizzo in contemporanea di segnali di sottotensione e tensione di
rete.
