Ficha de conexão
LocalNet Na opção LocalNet, encontra-se à disposição uma tomada de conexão de 10 pólos
padronizada. Na tomada de conexão LocalNet, pode ser conectada uma indicação à
distância ou uma placa de relés.
Comando de decurso
O comando de decurso da circulação de electrólito será executado através de progra-
mas predefinidos.
Opção adicional de edição de erro ERROR 14:
Para a circulação de electrólito será fornecido opcionalmente uma identificação de erro
(monitorização da pressão de ar). O painel multifuncional do carregador de bateria
indica, na falha da circulação de electrólito, a mensagem de erro „Error 14“.
Importante! Bomba de circulação de electrólito sem edição de erro opcional:
-
Interligar os contactos X7/1 e X7/4 entre si.
Bomba de circulação de electrólito com edição de erro opcional:
-
interligar o contacto isento de potencial (relé / contacto de fecho) com os contactos
X 7/1 e X 7/4
Comutação de parâmetros de carregamento: Na falha da circulação de electrólito o
carregador de bateria providencia sozinho uma mistura suficiente do electrólito.
(1) (2)
X 6/1
X 6/2
N
L
4 A

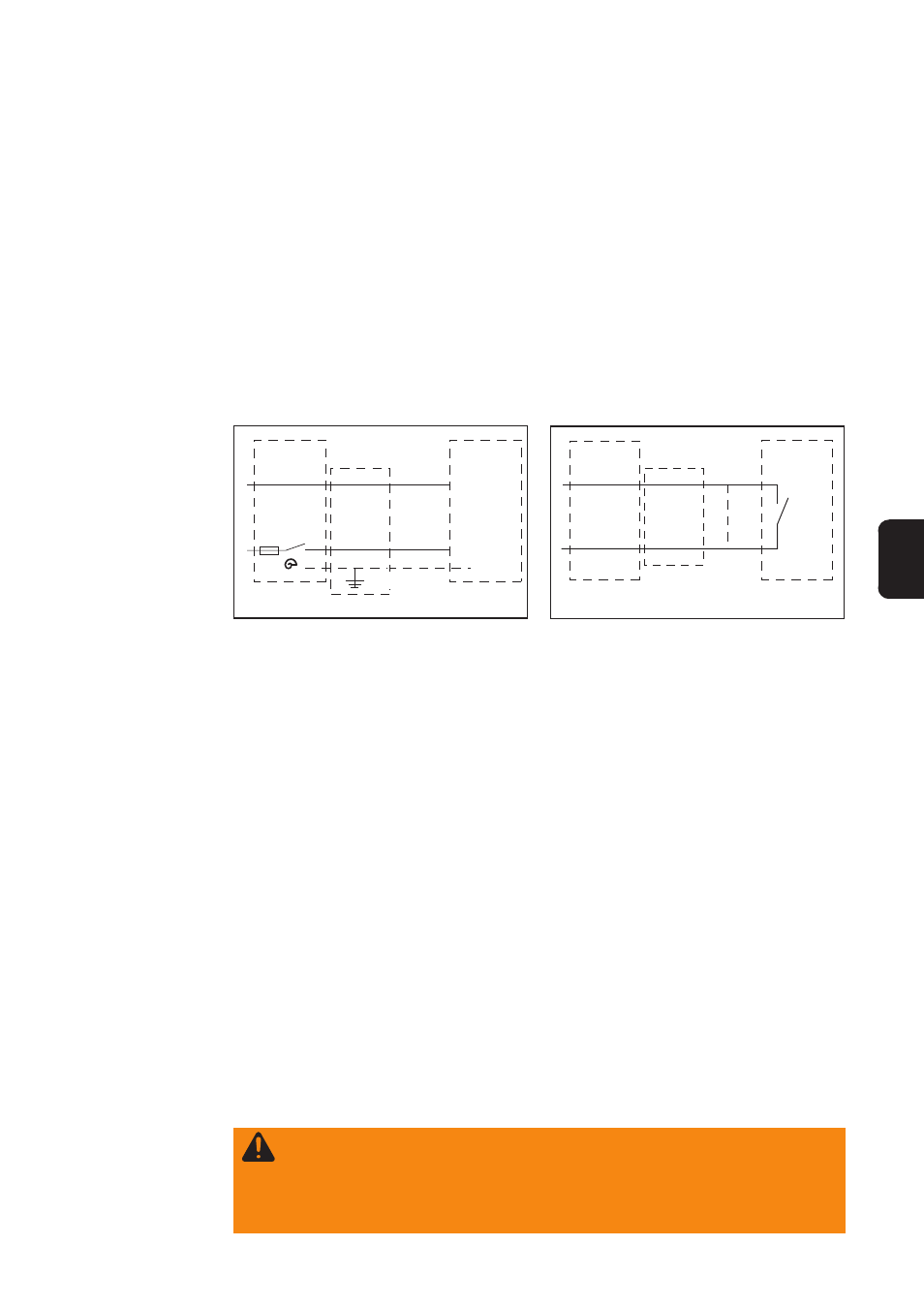

Fig.9 Esquema de conexão de circulação de
electrólito
X 6/PE
Fig.10 Esquema de conexão da edição de erro na
circulação de electrólito
(1) (2)
X 7/1
X 7/4
(1) Carregador de bateria
(2) Bomba
Opção circulação
de electrólito
(Continuação)
Opção placa de
relés A placa de relés serve para avaliação
-
de informações básicas sobre o estado operacional do carregador de bateria
- do estado de carregamento da bateria conectada
Os condutores de avaliação podem ser conectados, por exemplo, com um SPS ou com
sistema de gestão de processo.
As conexões para os condutores de avaliação correspondem aos contactos de alterna-
ção isentos de potencial com uma raiz em comum. As seguintes informações podem
ser transmitidas:
-
Carregamento da bateria em andamento / não está em andamento
- Bateria carregada até 80 %
- Bateria totalmente carregada
- Carregador de bateria funciona correctamente/ carregador de bateria indica uma
mensagem de erro (Error)
ATENÇÃO! Uma linha de dados incorrectamente configurada pode causar
danos pessoais e materiais graves. A separação galvânica dos contactos
individuais não está concebida para assegurar uma separação segura dos
circuitos. A utilização em simultâneo de sinais de baixa tensão e de sinais de
tensão de rede é, por isso, inadmissível.
