Fronius Selectiva Plus (three-phase) - Manual (Página 40)

10

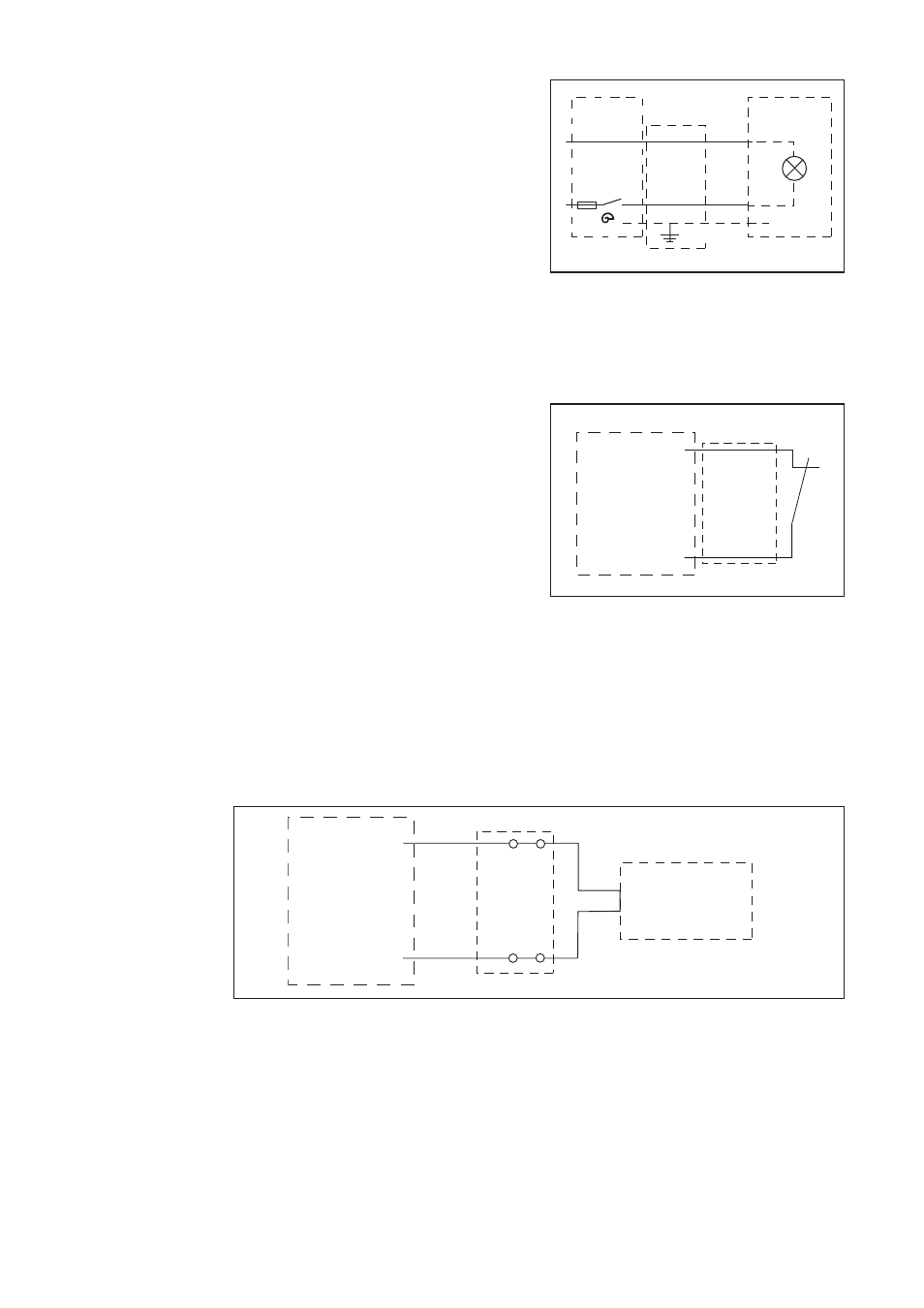

Ilustr. 8 Esquema de conexiones de la sonda de temperatura
(1)
(2)
X 7/3
X 7/6
(1) Cargador
(2) Sonda de temperatura X 7/3 (marrón)
X 7/6 (azul)
Opción Aqua-
matic/final de
carga/error
común
Opción parada
externa (contacto
piloto) Abriendo la conexión X 7/2 y X 7/5 se
interrumpe el proceso de carga.
(1) Cargador
X 7/2 (marrón)
X 7/5 (azul)
Opción carga
con control de
temperatura Utilización para baterías con electrolitos ligados (gel, vello) o para baterías que se
utilizan bajo condiciones extremas de temperatura. La tensión de carga se adapta en
función de la temperatura de la batería, consiguiendo de este modo una carga más
rápida y más cuidadosa.
¡Importante! Conectar la sonda de temperatura con la polaridad correcta y unir ésta al
polo negativo de la batería.
(1) (2)
X 6/3
X 6/4
N
L
4 A
X 6/PE
La opción Aquamatic comprende la
activación automatizada de una electro-
válvula para el llenado automático de la
batería con agua.
La opción de final de carga se puede utilizar
para la activación de una lámpara señalado-
ra. El contacto de cierre se cierra automáti-
camente después del final de carga.
La opción de error común se puede utilizar
para la activación de una lámpara señala-
dora. Con cada fallo (ERROR) detectado,
el contacto de cierre se cierra automática-
mente.
Ilustr. 6 Esquema de conexiones Aquamatic / final
de carga
Ilustr. 7 Esquema de conexiones parada externa
(1)
X 7/2
X 7/5
(1) Cargador
(2) Aquamatic / final de carga
En la batería se inyecta aire a través de unos tubos capilares previstos especialmente
a tal fin. De este modo se consigue una mezcla intensa del electrolito.
La ventaja es un menor calentamiento de la batería (mayor vida útil) y una menor
pérdida de agua durante el proceso de carga.
Opción recircula-
ción de electroli-
to
