Luft blåses in i batteriet via speciella kapillärrör.
Detta åstadkommer en intensiv omblandning av elektrolyten.
Fördelen är mindre uppvärmning av batteriet (högre livslängd) och lägre vattenförlust
under laddningen.
Alternativ elek-
trolytcirkulation
Fig. 6 Anslutningsschema för temperatursensor
(1)
(2)
X 7/3
X 7/6
(1) Laddare
(2) Temperatursensor
X 7/3 (brun)
X 7/6 (blå)
Alternativ Aqua-
matic / ladd-
ningsslut / acku-
mulerat fel
Tillval externt
stopp (pilotkon-
takt)
Om förbindelsen X 7/2 och x 7/5 öppnas
avbryts laddningen.
(1) Laddare
X 7/2 (brun)
X 7/5 (blå)
Alternativ tempe-
raturstyrd ladd-
ning
Används för batterier med bunden elektrolyt (gel, glasfibermatta) eller för batterier som
används under extrema temperaturförhållanden. Laddningsspänningen anpassas till
batteritemperaturen och därmed uppnås en snabbare eller långsammare laddning.
Viktigt! Temperatursensorn måsta anslutas med rätt polaritet och anslutas till batteriets
minuspol.
(1)
(2)
X 6/3
X 6/4
N
L
4 A
X 6/PE
Alternativet Aquamatic innehåller automa-
tisk styrning av en magnetventil för
automatisk påfyllning av vatten i batteriet.
Alternativet laddningsslut kan användas
för styrning av en signallampa. Efter
laddningens slut stängs den normalt
öppna kontakten automatiskt.
Alternativet ackumulerat fel kan användas
för styrning av en signallampa. Vid varje
registrerat fel (ERROR) stängs den norm-
alt öppna kontakten automatiskt.
(1) Laddare
(2) Aquamatic / laddningsslut / ackumule-
rat fel

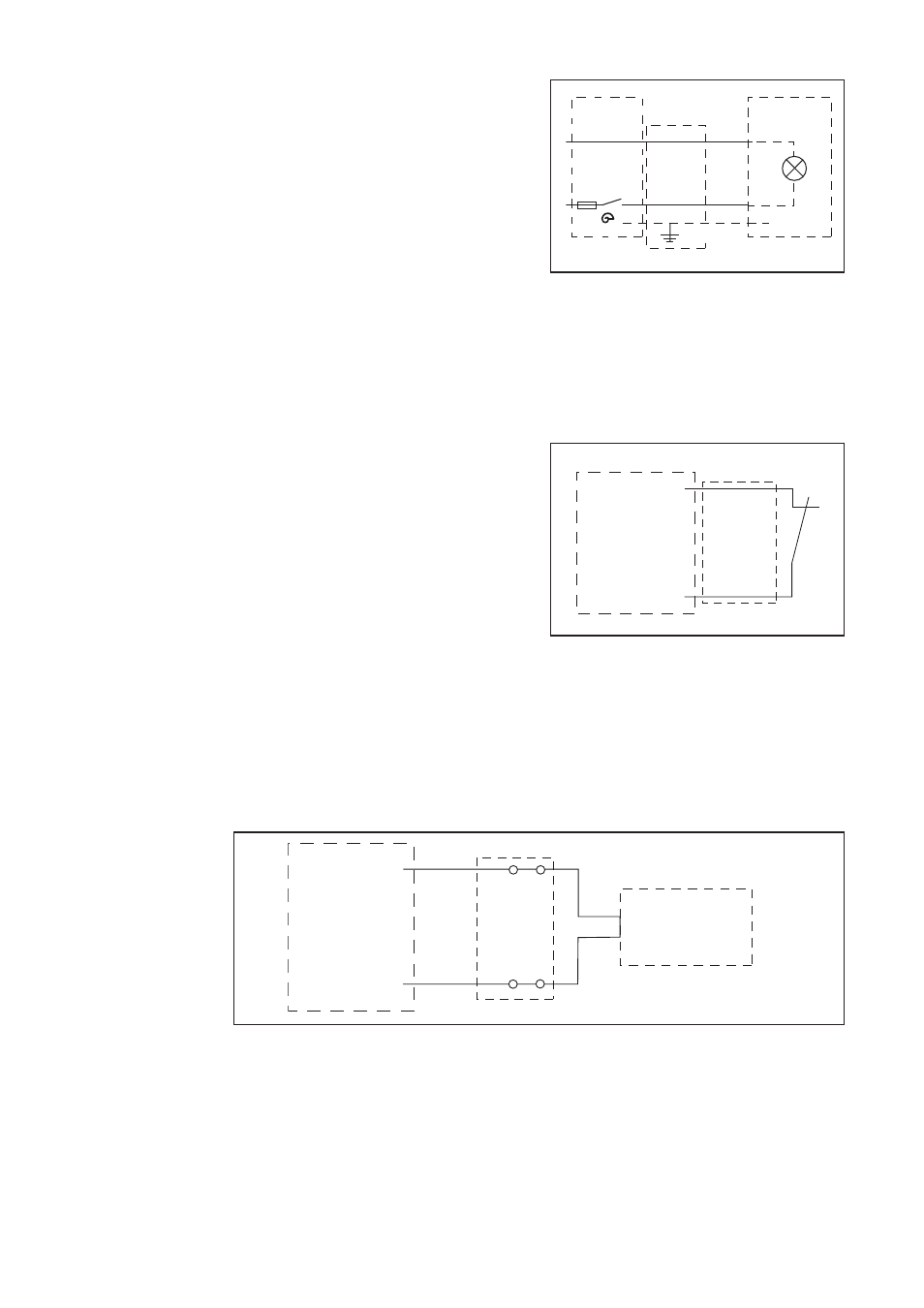

Fig. 4 Anslutningsschema Aquamatic / laddningsslut
ackumulerat fel
Fig. 5 Anslutningsschema för externt stopp
(1)
X 7/2
X 7/5
