10

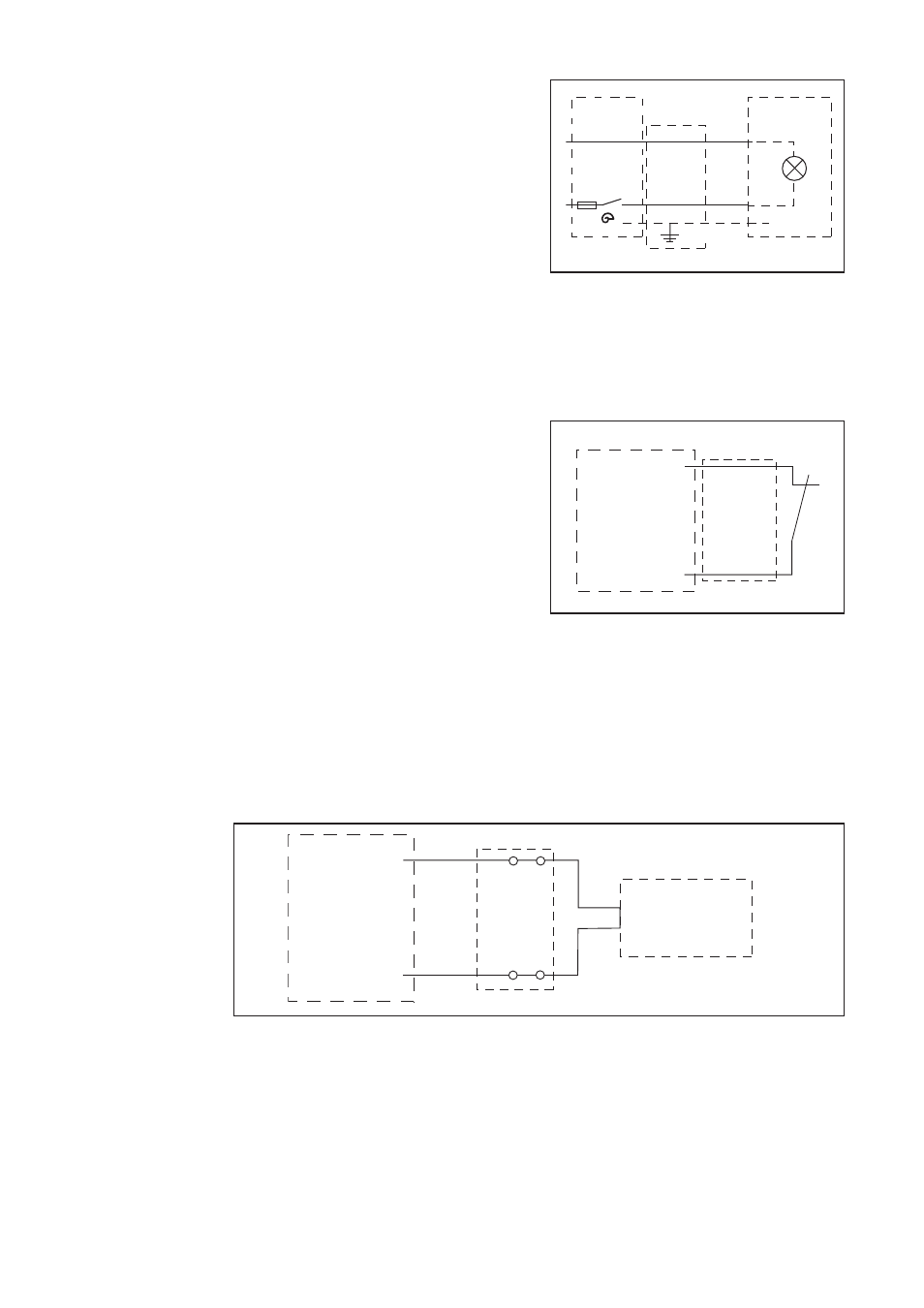

Fig.8 Esquema de conexão do sensor de temperatura
(1)
(2)
X 7/3
X 7/6
(1) Carregador de bateria
(2) Sensor de temperatura X 7/3 (castanho)
X 7/6 (azul)
Opção Aqua-
matic/final de
carga/erro correc-
tivo
Opção de para-
gem externa
(contacto piloto) Através da abertura da conexão X 7/2 e X
7/5, o processo de carregamento será
interrompido.
(1) Carregador de bateria
X 7/2 (castanho)
X 7/5 (azul)
Opção carrega-
mento controla-
do por tempera-
tura Utilização em baterias com electrólitos compostos (Gel, Vlies), ou para baterias que
são empregues em condições extremas de temperatura. Conforme a temperatura da
bateria, a tensão de carregamento será adaptada e, desta forma, será alcançado um
carregamento rápido ou económico.
Importante! Conectar com polaridade correcta o sensor de temperatura e interligar
com o pólo negativo da bateria.
(1) (2)
X 6/3
X 6/4
N
L
4 A
X 6/PE
A opção Aquamatic inclui o comando
auto-mático de uma válvula magnética
para o abastecimento automático de água
na bateria.
A opção final de carregamento pode ser
utilizada para o comando de uma lâmpa-
da de sinalização. Após o final do carre-
gamento, o contacto de fecho fecha-se
automaticamente.
A opção de erro colectivo pode ser utiliza-
da para activar uma luz de sinalização.
Sempre que é detectado um erro (ER-
ROR), o contacto normalmente aberto
fecha automaticamente.
Fig.6 Esquema de conexão do Aquamatic / final
de carregamento
Fig.7 Esquema de conexão de paragem externa
(1)
X 7/2
X 7/5
(1) Carregador de bateria
(2) Aquamatic / final de carregamento
Na bateria, será soprado ar através de tubos capilares previstos especialmente para
tal.
Desta forma, alcança-se uma mistura intensiva do electrólito.
A vantagem é um baixo aquecimento da bateria (vida útil mais longa) e uma menor
perda de água durante o processo de carregamento.
Opção circulação
de electrólito
