4
Montaggio a parete del caricabatteria con
apposito supporto disponibile in opzione:
1.
Montare il supporto da parete con 2
viti a testa esagonale M 6 x 80 mm
alla parete forata e munita di appositi
tasselli
AVVERTENZA! In caso di fissag-
gio a parete, prestare attenzione
al peso. È necessario che il
fissaggio venga eseguito su una
parete adeguata.
2. Agganciare il caricabatteria al suppor-
to da parete e fissarlo utilizzando le
viti Torx incluse nella fornitura.
Possibilità di montaggio

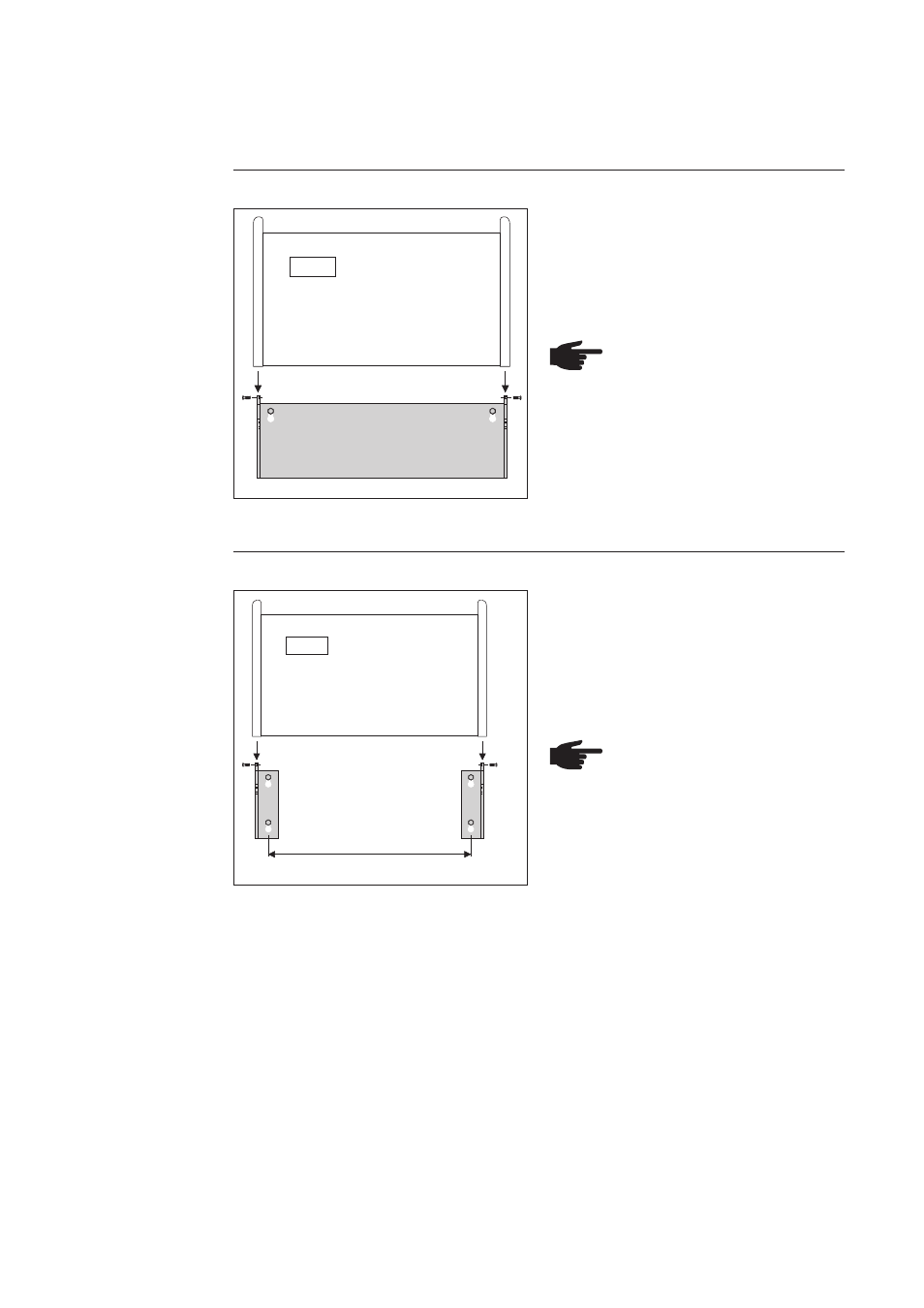

Fig. 4 Montaggio a parete Selectiva Plus D, 7 kW
Opzione montag-
gio a parete
557 mm
Montaggio a parete modello 7 kW
Montaggio a parete del caricabatteria con
lamiere di montaggio disponibili in opzio-
ne:
1.
Montare le lamiere, ciascuna con 2
viti a testa esagonale M 6 x 80 mm,
alla parete forata e munita di appositi
tasselli
AVVERTENZA! In caso di fissag-
gio a parete, prestare attenzione
al peso. È necessario che il
fissaggio venga eseguito su una
parete adeguata.
2. Agganciare il caricabatteria alle
lamiere di montaggio e fissarlo
utilizzando le viti Torx incluse nella
fornitura.
Fig. 5 Montaggio a parete Selectiva Plus D, 14 kW
Montaggio a parete modello 14 kW
(21,93 in.)
Importante! Mantenere le distanze minime per l’aerazione. Predisporre
un’alimentazione di aria pura sufficiente. Per garantire un’alimentazione di aria pura
sufficiente occorre mantenere una distanza minima di 100 mm a sinistra e a destra delle
feritoie di raffreddamento. Distanze minime
