Fronius Selectiva Plus (three-phase) - Manual (Página 20)

12
Messaggio d’errore Batteria carica al
100%
Batteria carica
all’80%
Carica in corso

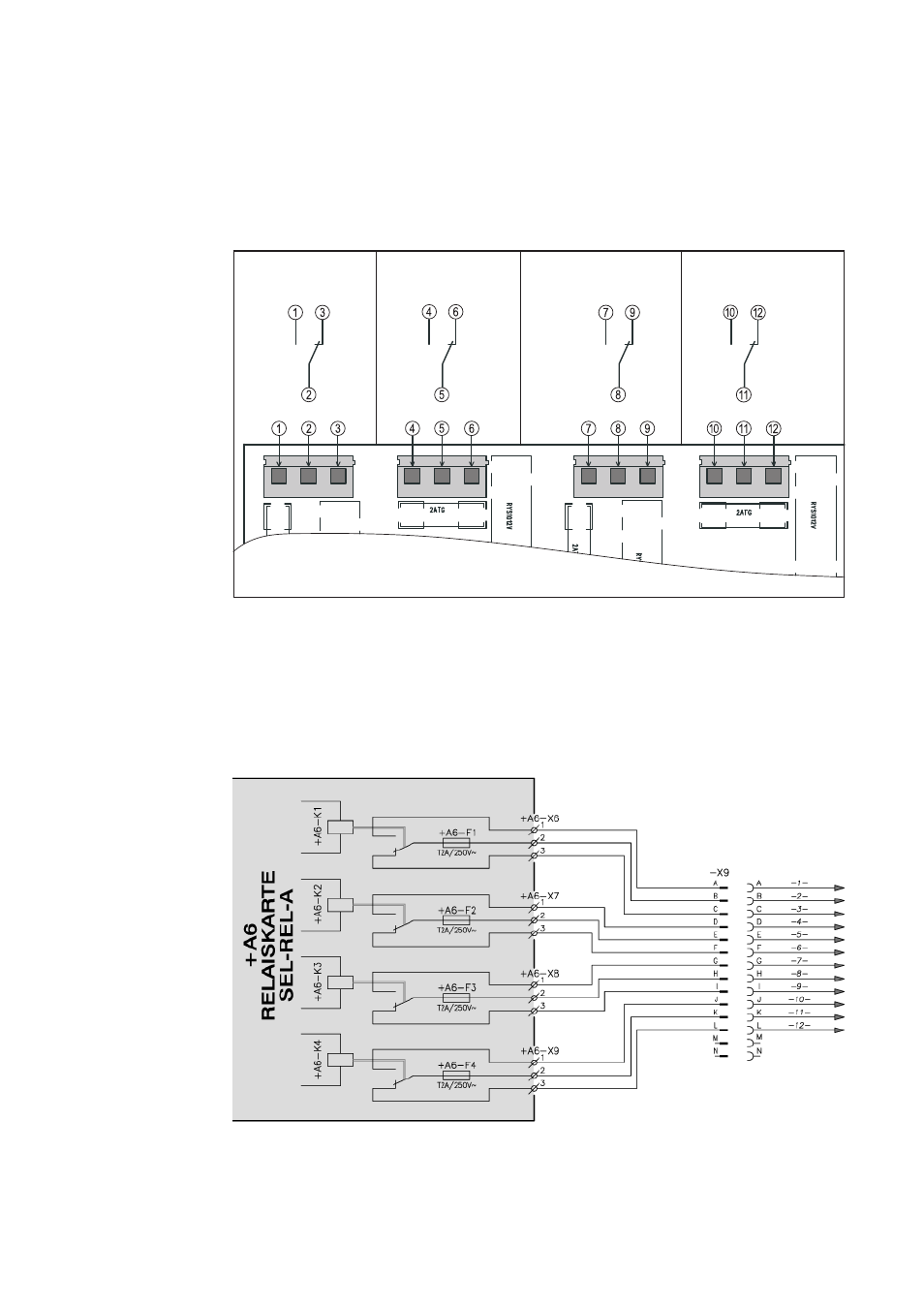

Fig.11 Scheda relè: collegamento dei conduttori di analisi
max.: 250 V CA/CC, 2 A / cavo
Collegamento dei conduttori alla scheda relè
1.
Scollegare il caricabatteria dalla rete elettrica
2. Collegare la batteria ai morsetti
3. Smontare la copertura dell’alloggiamento
4. Sulla scheda relè, collegare i conduttori di analisi agli attacchi da (1) a (12)
5. Nella parte anteriore dell’alloggiamento (lato del cavo di rete), posizionare il condut-
tore di analisi attraverso l’innesto premontato (PG 11)
6. Montare la copertura dell’alloggiamento
Opzione scheda
relè
(continuazione)
Opzione presa a
innesto per
scheda relè L’opzione scheda relè sulla spina 14 poli è già precablata in fabbrica.
Disposizione dei pin scheda relè A6 SEL-REL-A / collegamento a spina AMP a 14 poli
(X9) / cavo di comando
