11
FI
LocalNet-liitäntä-
pistoke
LocalNet-lisävaruste tarjoaa käyttöön standardisoidun 10-napaisen liitäntäpistokkeen.
LocalNet-liitäntäpistokkeeseen voidaan liittää etänäyttö tai relekortti.
Toiminnanohjaus
Elektrolyyttikierron toiminnanohjaus tapahtuu asetetun ohjelman mukaan.
Lisätoiminto ERROR 14 -virheilmoitus:
Elektrolyyttikiertoon voidaan lisäksi liittää virheentunnistustoiminto (ilmanpaineen
valvonta). Elektrolyyttikierron häiriön yhteydessä akkulaturin ohjauspaneelin näyttöön
tulee virheilmoitus ”Error 14”.
Tärkeää! Elektrolyyttikiertopumppu, jossa ei ole virhenäyttölisätoimintoa:
-
Liitä koskettimet X7/1 ja X7/4 keskenään.
Elektrolyyttikiertopumppu, jossa on virhenäyttölisätoiminto:
-
liitä potentiaalivapaa kosketin (rele/sulkukosletin) koskettimiin X 7/1 ja X 7/4.
Latausparametrin vaihtokytkentä: Elektrolyyttikierron häiriön yhteydessä akkulaturi
huolehtii yksin elektrolyytin riittävästä sekoittamisesta.
(1)
(2)
X 6/1
X 6/2
N
L
4 A

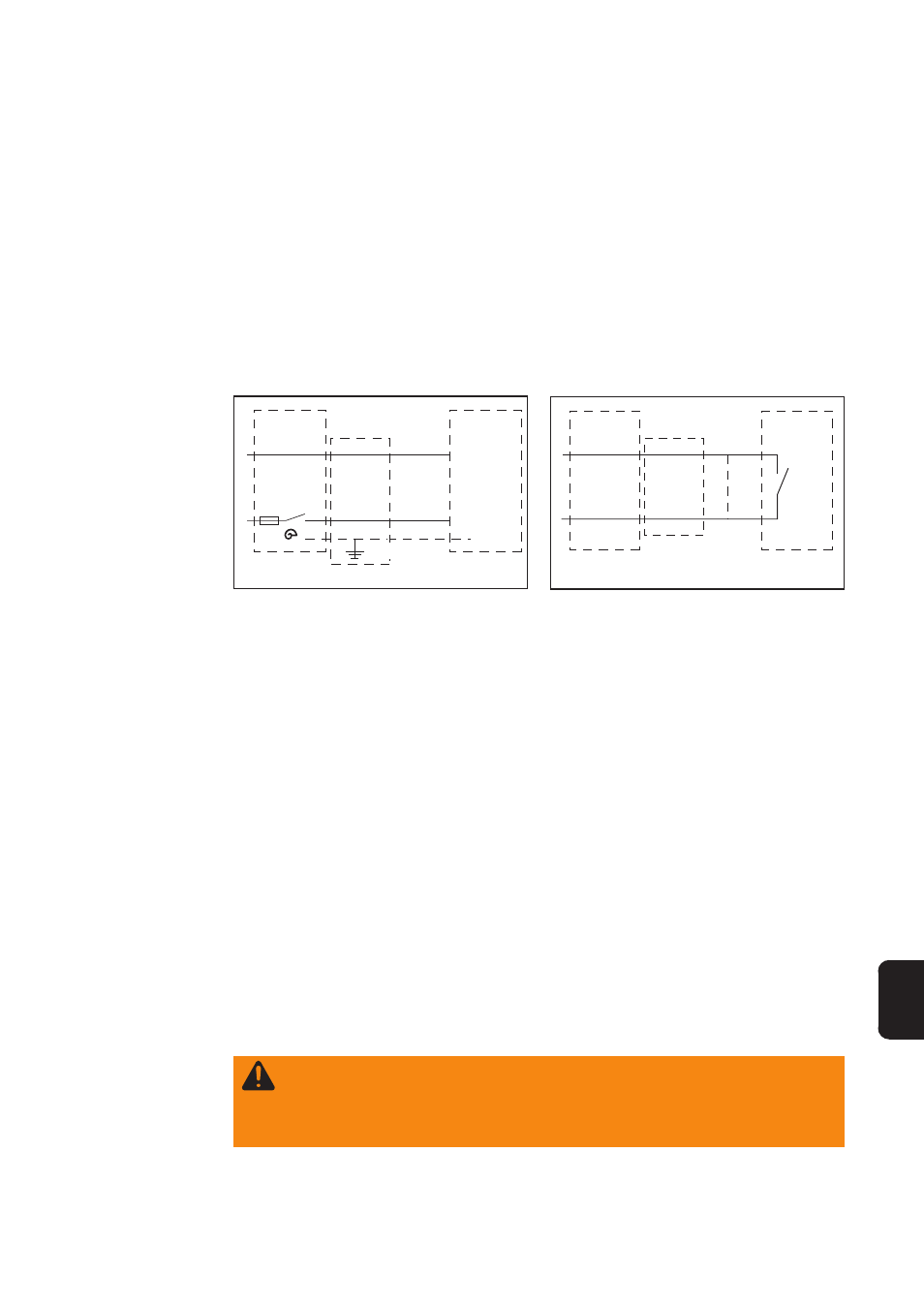

Kuva 9 Elektrolyyttikierron liitäntäkaavio
X 6/PE
Kuva 10 Elektrolyyttikierron liitäntäkaavio;
virhenäyttö käytössä
(1)
(2)
X 7/1
X 7/4
(1) Akkulaturi
(2) Pumppu
VAROITUS! Väärin konfiguroitu datakaapeli voi aiheuttaa vakavia henkilö- ja
esinevahinkoja. Yksittäisten koskettimien välinen galvaaninen erottaminen ei
sovellu virtapiirien turvalliseen erottamiseen. Pienjännite- ja verkkojännitesi-
gnaalien samanaikainen käyttö on siksi kielletty.
Lisävaruste
elektrolyyttikierto
(jatkuu)
Lisävarusteena
relekortti:
Relekortin avulla voidaan analysoida seuraavia tietoja:
-
akkulaturin käyttötilan perustiedot
-
laturiin liitetyn akun lataustila
Analysointijohdot voidaan liittää esimerkiksi PLC- tai prosessiohjausjärjestelmään.
Analysointijohtojen liitännät vastaavat potentiaalivapaita vaihtokoskettimia, joilla on
yhteinen juuri. Johtojen avulla voidaan välittää seuraavia tietoja:
-
Akun lataus on käynnissä / ei ole käynnissä.
-
Akun lataustaso on 80 %.
-
Akku on ladattu täyteen.
-
Akkulaturi toimii ilman häiriöitä / Akkulaturi antaa virheilmoituksen (Error).
