Alternativ reläkort
(fortsättning)
Anslut kablarna till reläkortet
1.
Skilj laddaren från nätet
2. Lossa batterianslutningarna
3. Montera av apparathusets kåpa
4. Anslut utvärderingskablarna till anslutningarna (1) till (12) på reläkortet
5. För utvärderingskabeln genom den förmonterade genomföringen (PG11) på appa-
rathusets framsida (nätkabelsidan)
6. Montera tillbaka kåpan
Felmeddelande Batteriet 100%
laddat
Batteriet 80 %
laddat
Laddning igång

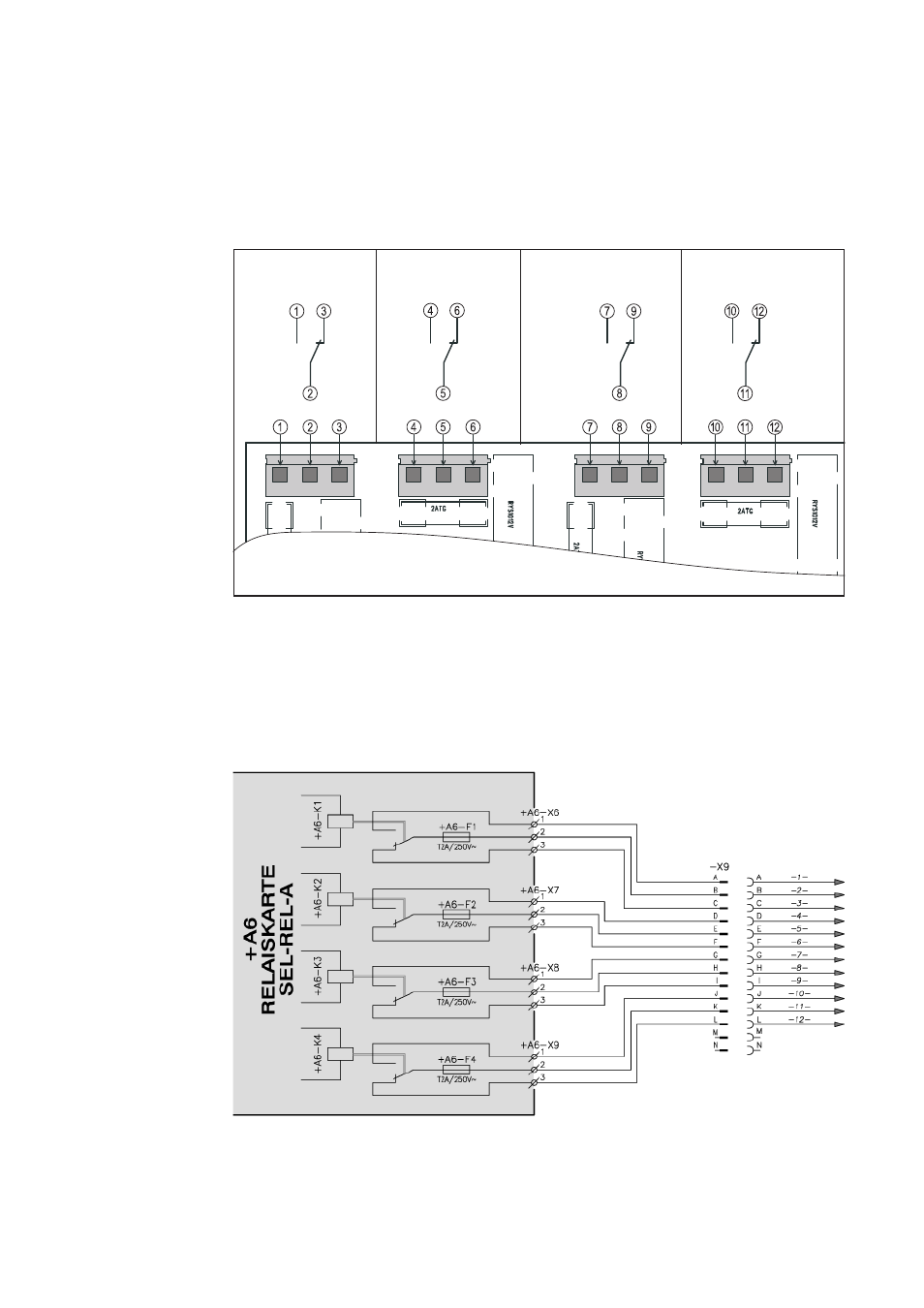

Fig. 9 Reläkort: Anslutning av utvärderingskablar
max: 250 V AC/DC, 2 A / kabel
Alternativ anslut-
ningskontakt för
reläkort Det alternativa reläkortet är redan från fabriken anslutet till den 14-poliga kontakten.
Anslutningskonfiguration reläkort A6 SEL-REL-A / 14-polig kontakt AMP (X9) / styrled-
ning
