20. Descripción técnica
20.1 Calibración y justificación de fábrica
Esto equipo ha sido calibrado y ajustado en la fábrica. La calibración y la justificación se llevan a cabo
utilizando instrucciones de prueba estándar de acuerdo con el sistema QM de DIN EN ISO 9001 aplicado
por BINDER (certificado de diciembre de 1996 por TÜV CERT). Todos los equipos de prueba utilizados
están sujetos a la administración de los equipos de ensayo y medición que también forma parte del sis-
tema QM de DIN EN ISO 9001. Son controlados y calibrados en relación a un estándar DKD a intervalos
regulares.
20.2 Protección contra sobretensiones
Las cámaras de simulación medioambiental MKF / MKFT están equipadas con fusibles internos que no
son accesibles desde fuera. Si se activase estos fusibles, notifíquelo a un técnico electricista o al Servicio
Técnico de BINDER.

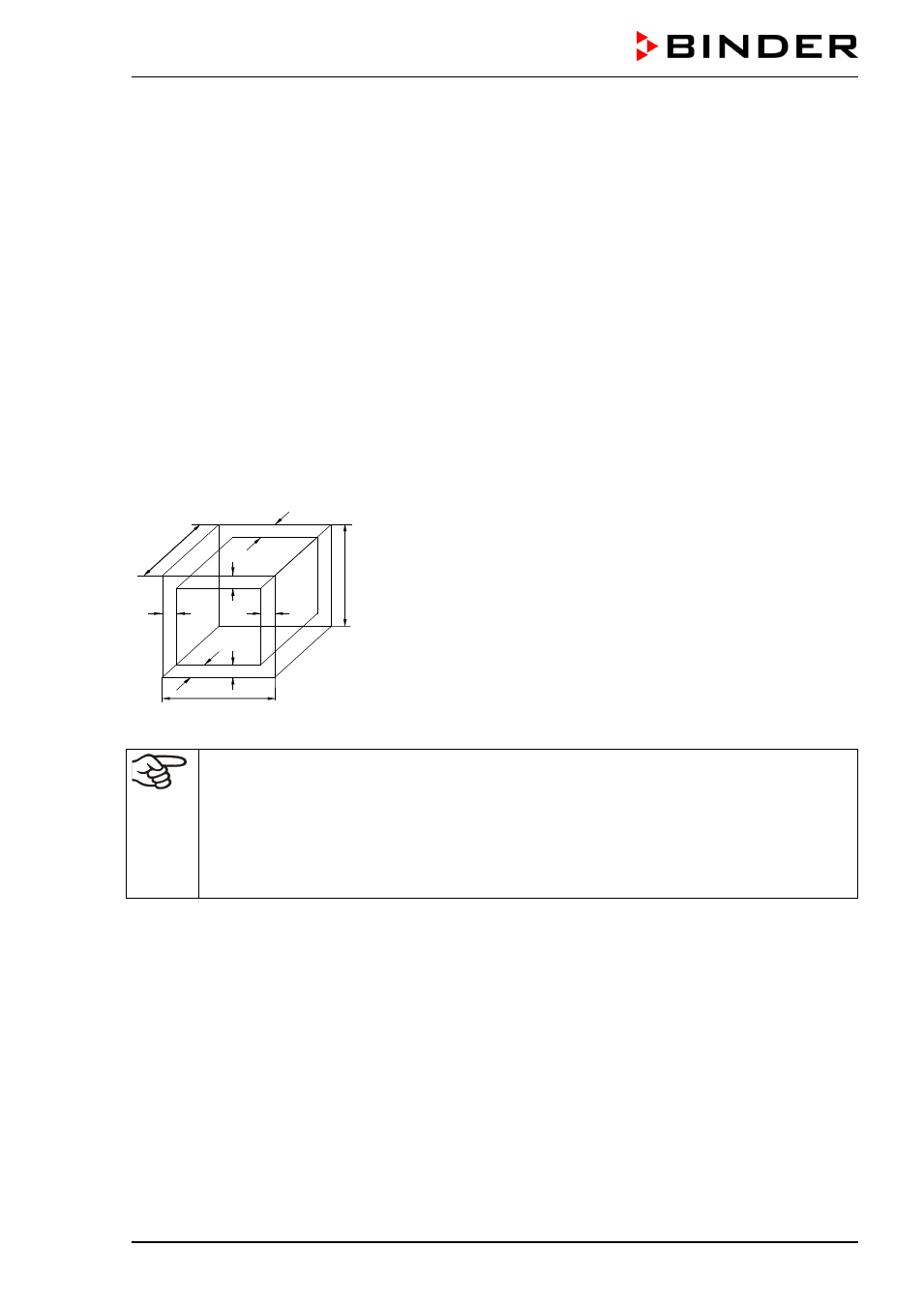

20.3 Definición del espacio útil
El espacio útil que se describe a continuación se ha calculado de la siguiente manera:
b
c
c
b
a a
C
B
A
A, B, C = dimensiones interiores (A, A, F)
a, b, c = separación de las paredes
a = 0,1*A
b = 0,1*B
c = 0,1*C
V
USO
= (A - 2 * a) * (B - 2 * b) * (C - 2 * c)
Figura 20: Determinación del espacio útil
Las especificaciones técnicas se corresponden con el espacio útil así definido.
No coloque muestras fuera de este volumen útil.
No cargue este volumen más de la mitad con el fin de permitir un flujo de aire suficiente en el
interior de la cámara
No divida el volumen útil en partes individuales con muestras de gran tamaño.
No se deben colocar las muestras demasiado cerca unas de otras con el fin de permitir la
circulación entre ellas y por tanto una homogénea distribución de la temperatura y la hume-
dad.
