4.
Instalación y conexiones
(18)
(17)
(20)
(16)
(21)
(22)

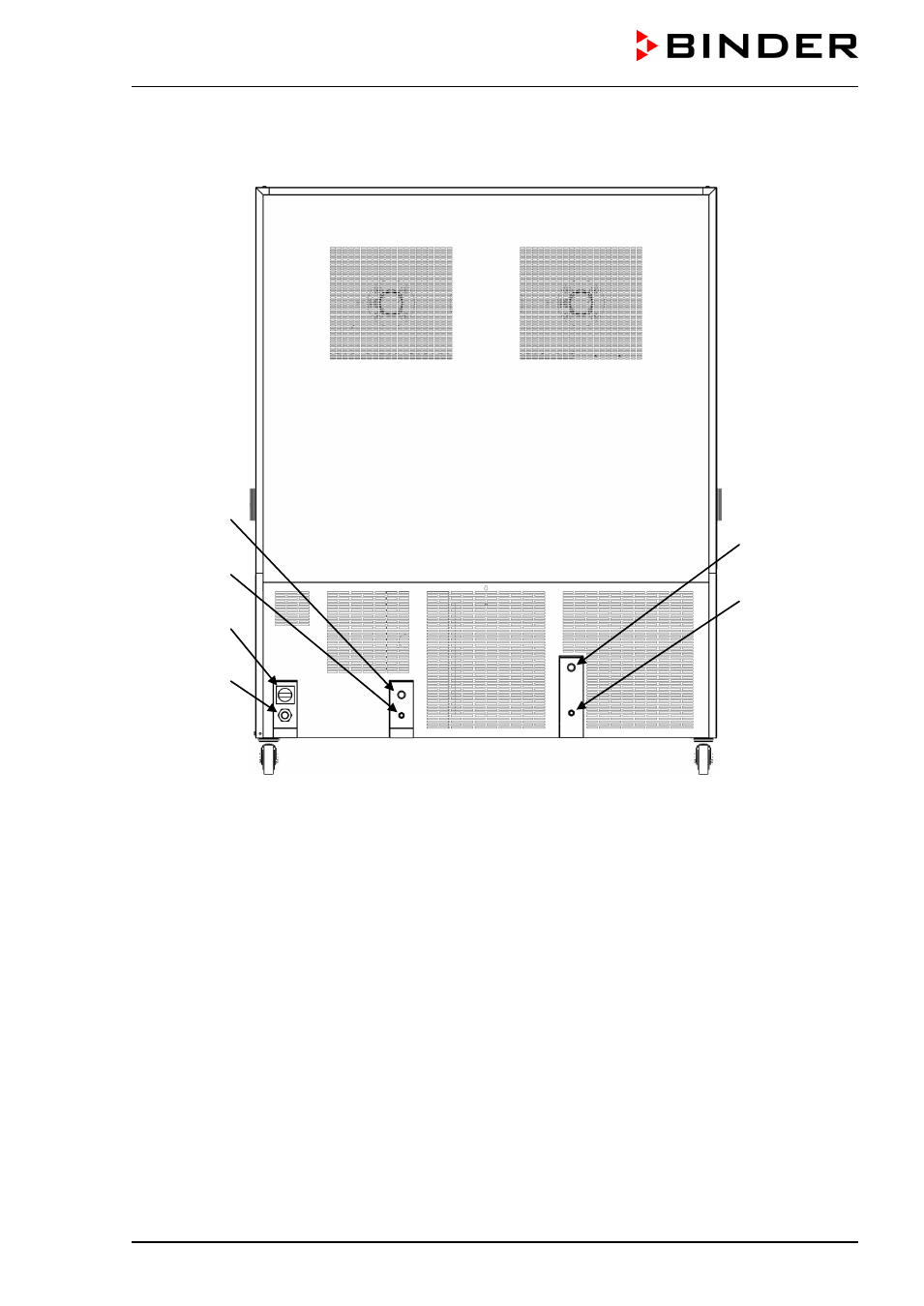

Figura 8: Vista posterior MKF / MKFT con las conexiones de agua y la opción refrigeración por agua
(16) Cable de alimentación de red
(17) Conexión de agua residual “OUT” con anillo bicónico para manguera de ½“
(18) Conexión de agua fresca “IN” con rosca ¾’’ para manguera de ½“, con conexión hembra
(20) Interruptor de alimentación posterior
(21) Conexión “OUT” de salida de agua de refrigeración con rosca ¾’’ para manguera de ½“, con cone-
xión hembra (opción refrigeración por agua)
(22) Conexión “IN” de entrada de agua de refrigeración con rosca ¾’’ para manguera de ½“, con cone-
xión hembra (opción refrigeración por agua)
