MKF + MKFT (E3.1) 04/2013 página 63/105
Dependiendo del tamaño, material y forma del material de carga y de la velocidad de calentamiento se-
leccionada, puede formarse condensación a pesar de la protección antirrocío activada. Sin embargo,
esta condensación se reduce comparado a la protección antirrocío encendido.
11. Contactos de conmutación de potencial libre por medio de los
contactos de mando 2 a 5
Los contactos de mando 2 a 5 sirven para activar cualquier equipo por medio de contactos de conmuta-
ción de potencial libre (conectores DIN (11) y (12) en el panel lateral de instrumentos). Son programables
CON/DES por medio de los contactos de mando 2 a 5 tanto en el Modo de valor fijo (HAND, Cap. 8)
como en el Modo de programa (AUTO, Cap. 9.2).
La conexión para los contactos de mando 2 y 3 se lleva a cabo como el conector DIN (11), la conexión
para los contactos de mando 4 y 5 se lleva a cabo como el conector DIN (12) en el panel lateral de ins-
trumentos:
OUTPUT TRACK 2+3
24V/MAX.2,5A
OUTPUT TRACK 4+5
24V/MAX.2,5A

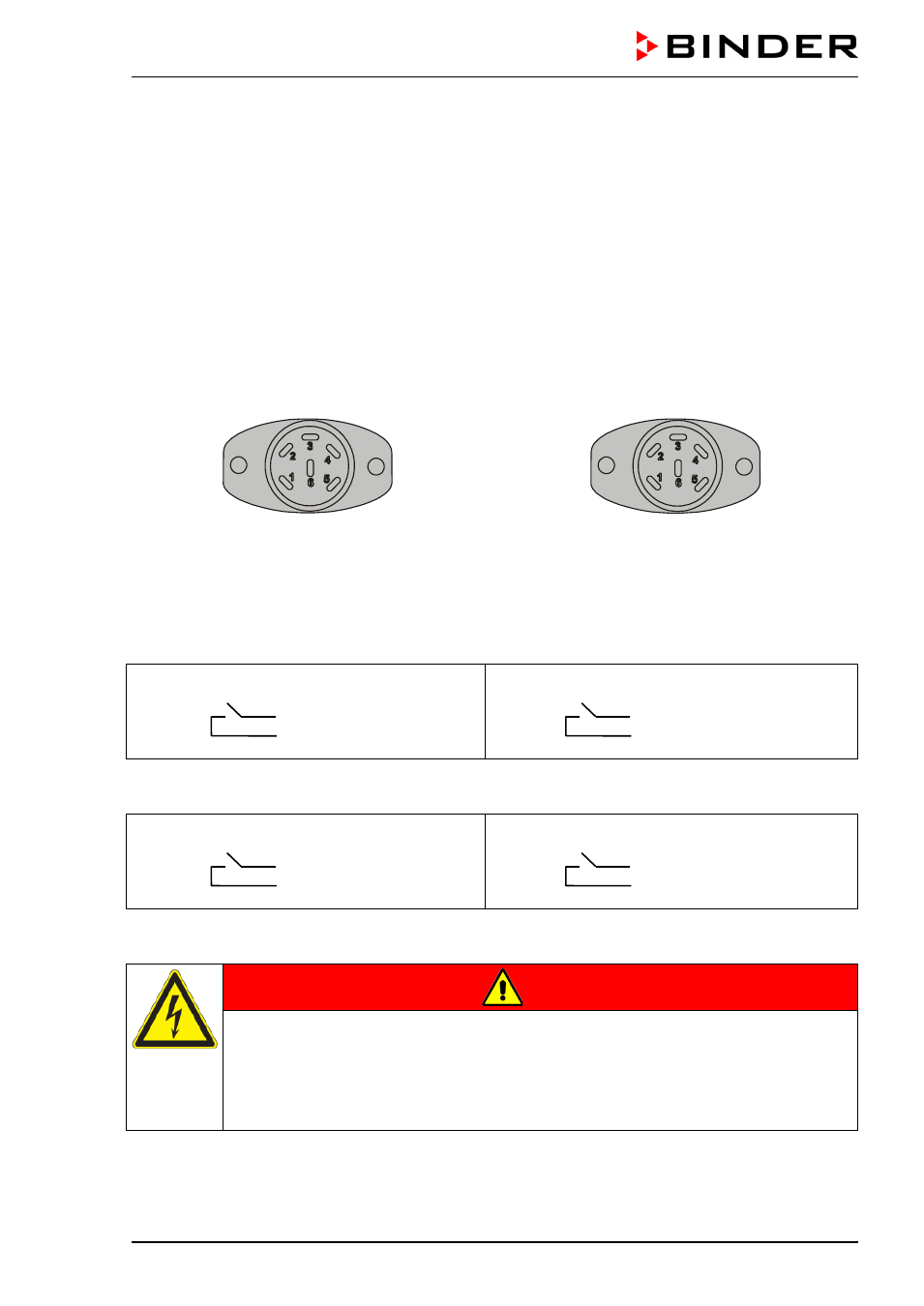

Figura 15: Configuración del pin de los conectores DIN (11) a la izquierda y (12) derecha
Toma DIN (11):
Contacto de mando 2 Contacto de mando 3
Pin 1: Pin
Pin 2: Trabajo Pin 4: Pin
Pin 5: Trabajo
Toma DIN (12):
Contacto de mando 4 Contacto de mando 5
Pin 1: Pin
Pin 2: Trabajo Pin 4: Pin
Pin 5: Trabajo
Capacidad máxima de carga de los contactos de conmutación: 24V AC/DC - 2,5A
PELIGRO
Peligro de descarga eléctrica.
Peligro de muerte.
Daño en los contactos de conmutación y en el conector.
∅
NO se debe exceder la carga máxima de conmutación de 24 V AC/DC, 2,5 A.
∅ NO conectar equipos con cargas de conmutación más altas.
