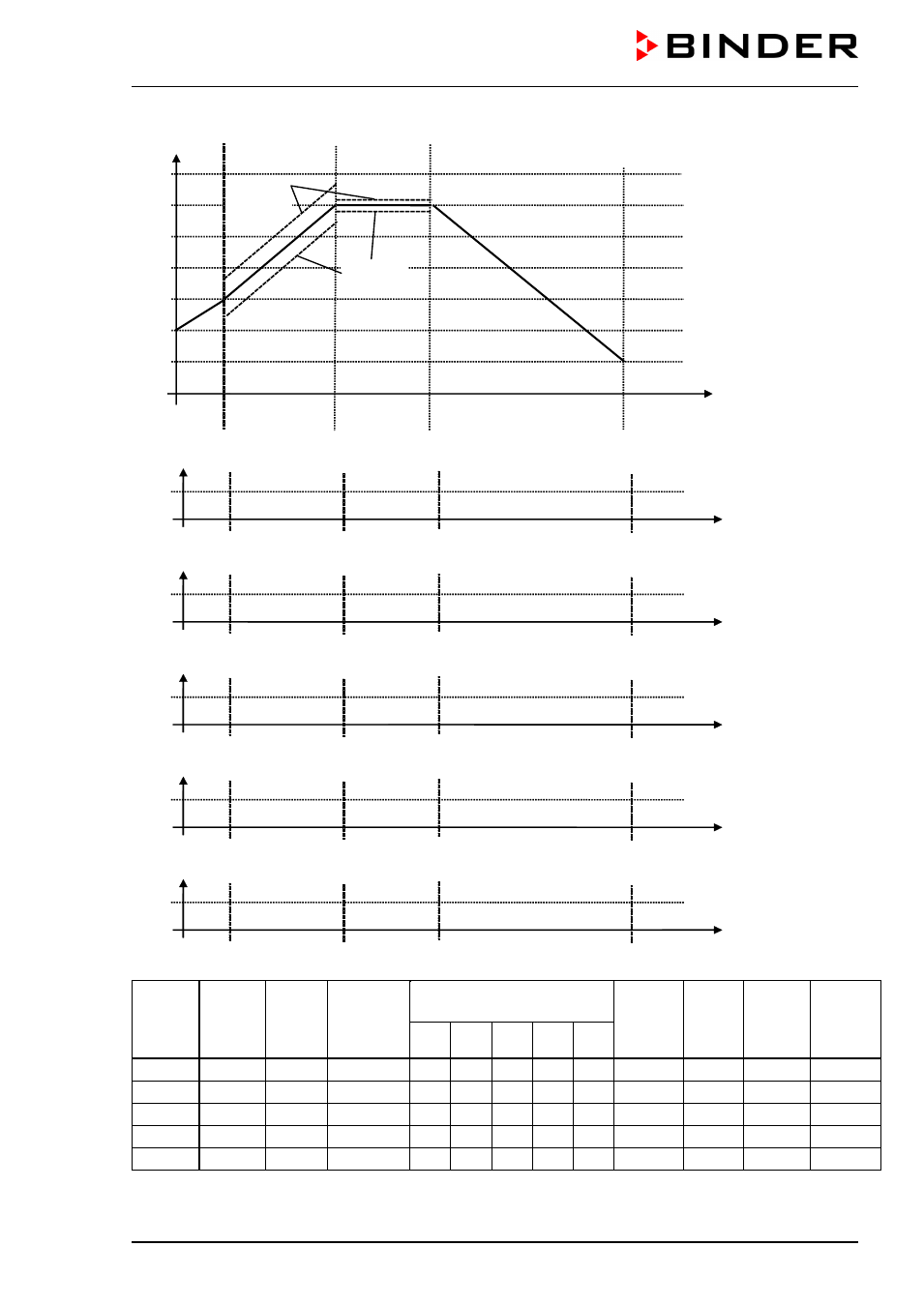

Entrada de programa como rampa de valor teórico (Ejemplo de un programa de temperatura)

W/°C

t/min.

01

02

03

04

-40

-20

0

20

40

60

30

120

180

380

05

Tolerancia

mínima

Tolerancia

máxima

Contacto de mando 1 = protección antirrocío

On

Off

t/min.

Contacto de mando 2

On

Off

t/min.

Contacto de mando 3

On

Off

t/min.

Contacto de mando 4

On

Off

t/min.

Contacto de mando 5

On

Off

t/min.

Tabla de programa respecto al gráfico:

Sección

No.

Valor

teórico

temp.

W-1

Ven-

tilador

FAN

Tiempo

de

sección

Time

Contactos de mando

Sk

Sección

objetivo

No

Canti-

dad de

ciclos

Cy

Tole-

rancia

mínima

Tmin

Tole-

rancia

máxima

Tmax

5

4

3

2

1

01

-20

****.

00:30:00 Off Off Off Off Off

1

0

-1999

+9999

02

0

****.

01:30:00 Off Off Off Off Off

1

0

-5

+5

03

60

****.

01:00:00 Off Off Off Off Off

1

0

-2

+2

04

60

****.

03:20:00 Off Off Off Off Off

1

0

-1999

+9999

05

-40

****.

00:00:01 Off Off Off Off Off

1

0

-1999

+9999

Los datos de esta tabla de programa pueden transferirse ahora a la tabla de programa de una de las 25

memorias del regulador de pantalla MB1:
