2.2 Panel lateral de instrumentos
(3)
(6)
(9a)
(9b)
(10a)
(11)
(13)
(4)
(5)
(7)
(8)
(10b)
(12)
(14)
(15)

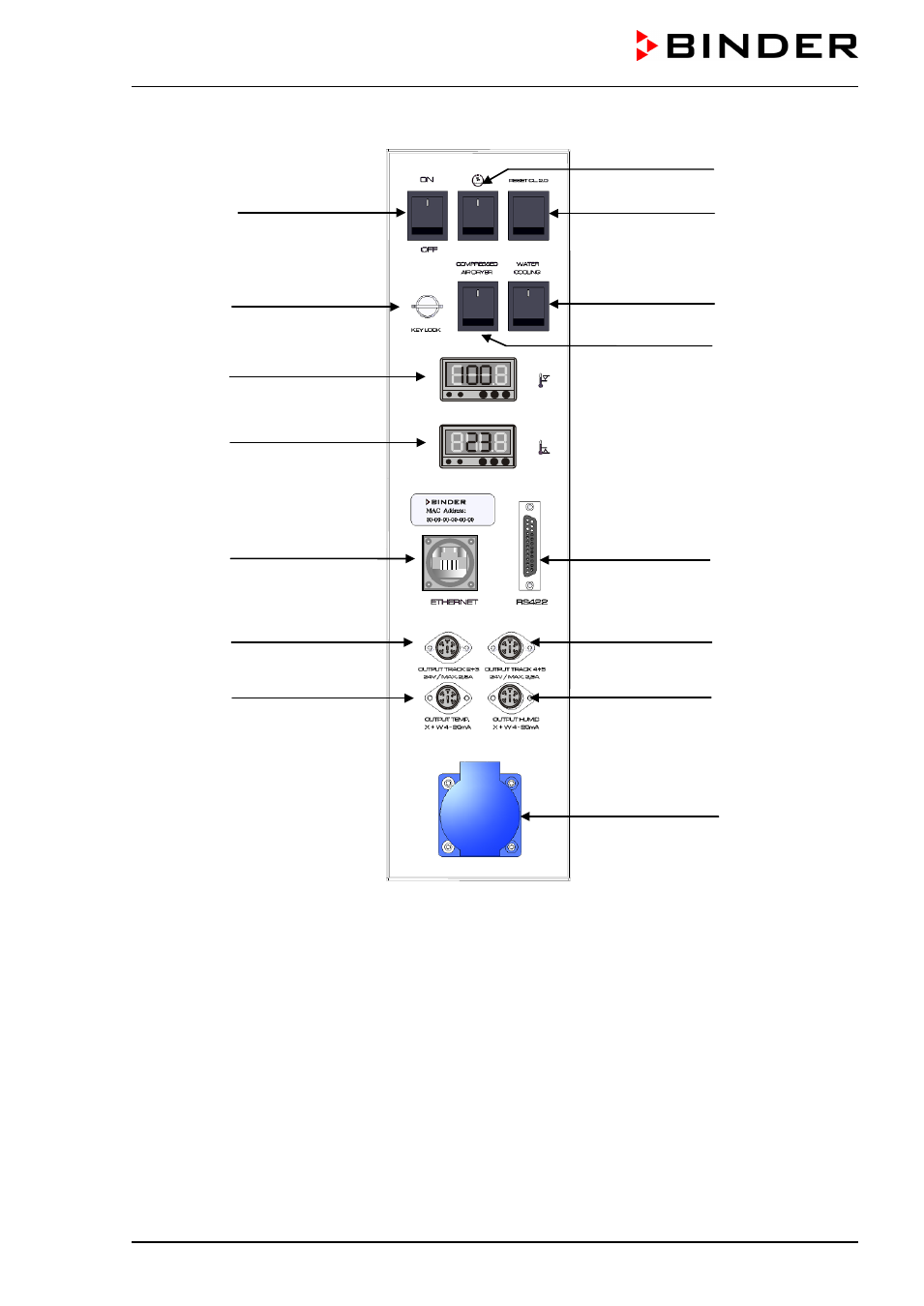

Figura 4: Panel lateral de instrumentos MKF / MKFT al lado derecho del módulo de humedad
con opciones
(3) Interruptor principal
(4) Interruptor de humedad CON / DES
(5) Interruptor RESET del dispositivo de temperatura de seguridad de temperatura clase 2 (opción)
(6) Interruptor accionado mediante llave para bloqueo del teclado (opción)
(7) Interruptor de la refrigeración por agua (sólo MKF / MKFT 115 y 240) (opción)
(8) Interruptor del secador por aire comprimido (opción)
(9) Dispositivo de temperatura de seguridad clase 2 de temperatura máxima y mínima (opción):
displays de entrada para límite superior (9a) e inferior (9b) de temperatura
(10a) Interfaz Ethernet
(10b) Interfaz RS422 (opción)
(11) 2 contactos de conmutación de potencial libre por medio de los contactos de mando 2 y 3
(12) 2 contactos de conmutación de potencial libre por medio de los contactos de mando 4 y 5
(13) Enchufe DIN para salida analógica temperatura (opción)
(14) Enchufe DIN para salida analógica humedad (opción)
(15) Toma de corriente 230 V AC, máx. 500 W
