10. ESQUEMAS ELÉCTRICOS

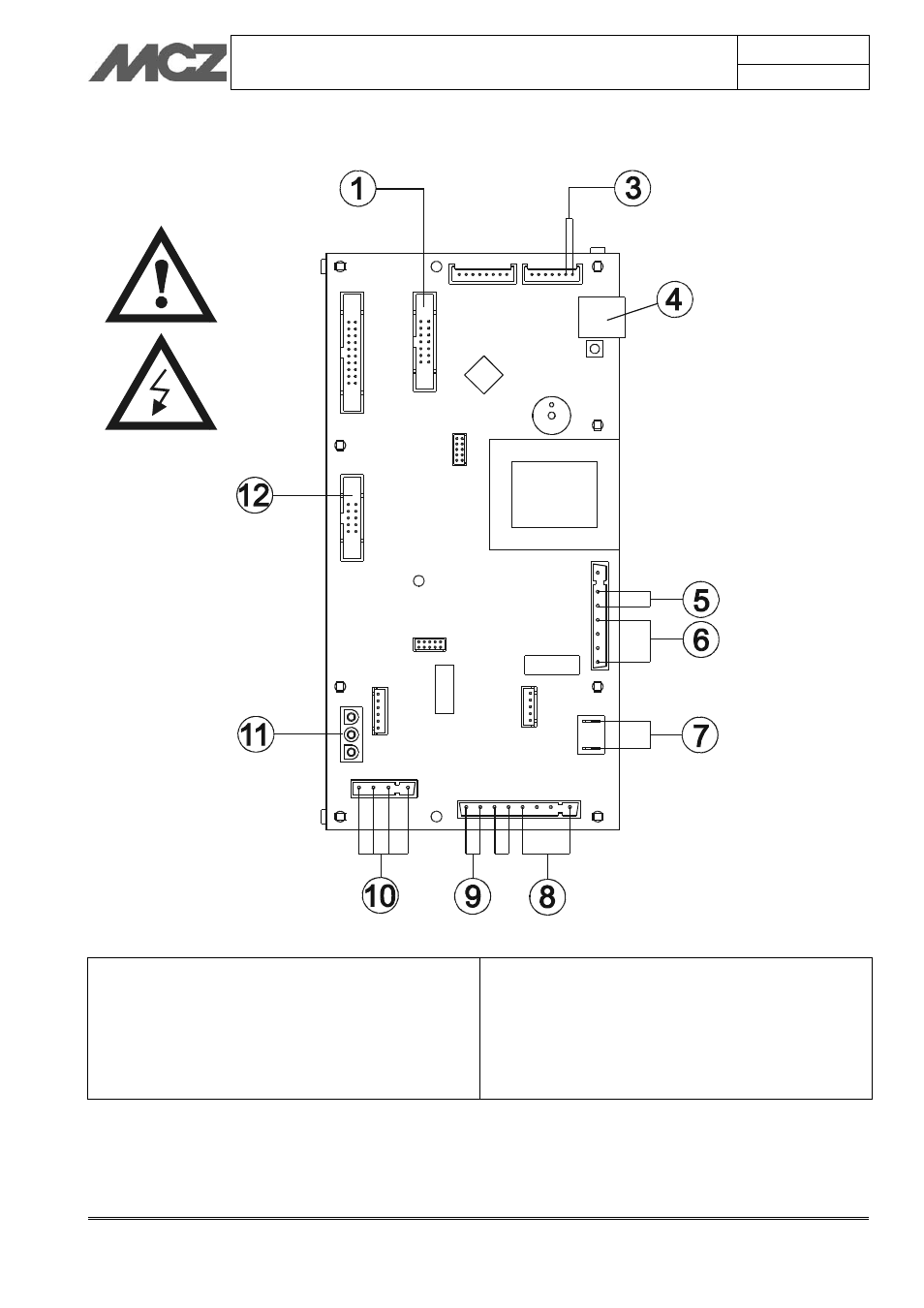

LEYENDA DE CABLEADOS DE LA TARJETA MADRE
1. Panel de emergencia
3. Sonda de humos
4. Conexión módem
5. Interruptor
6. Bujía
7. Ventilador de expulsión de humos 8. Motorreductor
9. Termostato en contacto
10. Ventilador de aire
11. Control de las revoluciones del ventilador de
expulsión de humos
12. Sensor de caudal de aire
Nota: Los cableados eléctricos de cada componente están dotados de conectores pre-cableados cuya medida es
diferente una de la otra.
