ESTUFAS DE PELLET Capítulo 3
MANUAL DE INSTALACIÓN Y USO pág.
21
Instalación y montaje Servicio técnico - Derechos reservados a MCZ Group S.p.A - Prohibida su reproducción
3.4. CONEXIÓN DE LAS CANALIZACIONES DE AIRE
CALIENTE
Una vez finalizada la fase de colocación de la estufa, se puede iniciar el
procedimiento de instalación de los tubos del aire caliente.

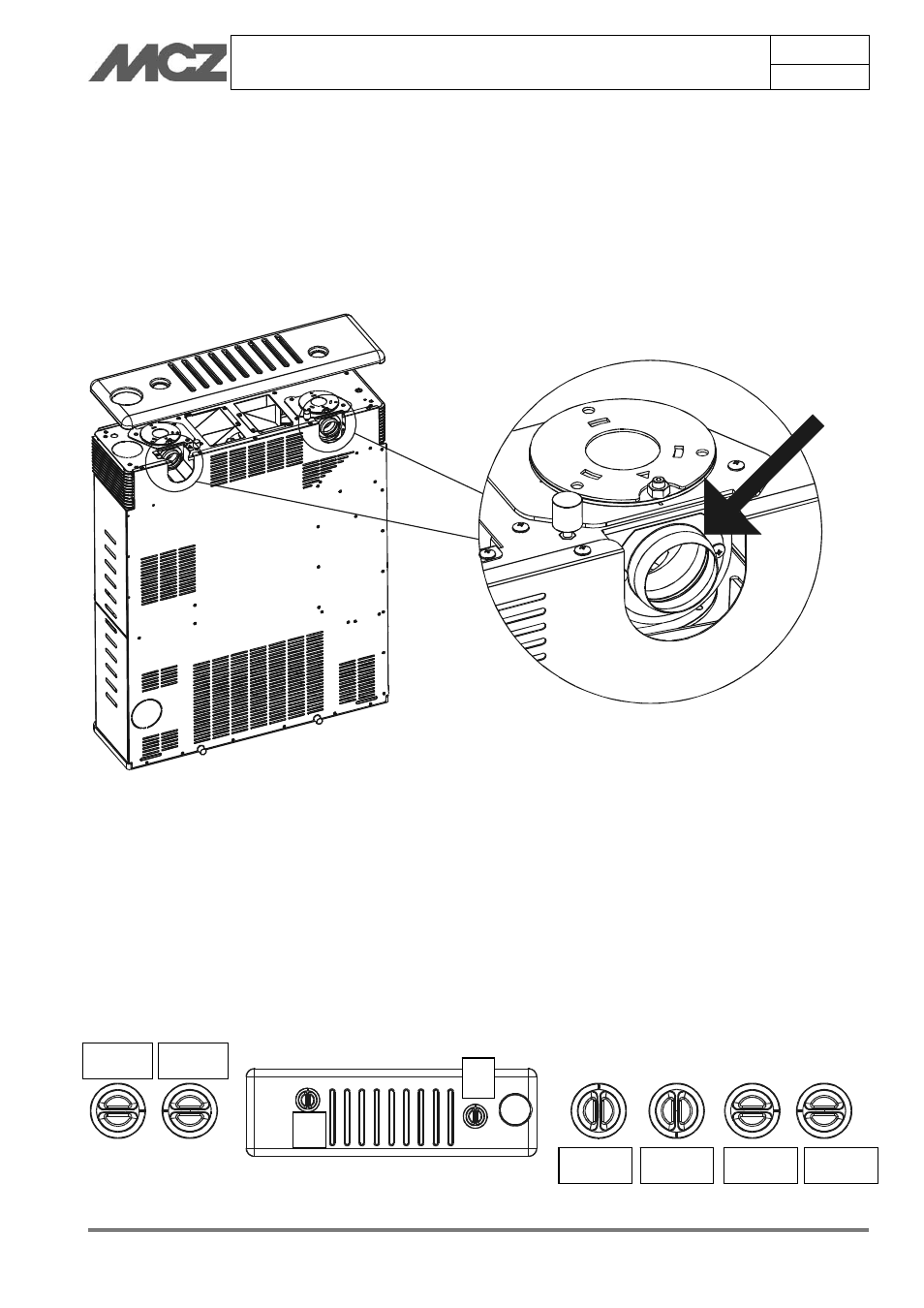

Se puede canalizar el aire fijando dos tubos flexibles en la parte
posterior de la estufa en correspondencia de los orificios de la parte
superior. Para conectar el tubo, retirar la tapa, introducir el tubo y
sujetarlo con una abrazadera.
De todos modos después, en cualquier momento, se posible cambiar la
dirección de la salida del aire también aunque se efectúe una
canalización.
Sobre la tapa hay dos manillas que permiten que el aire caliente salga
en la dirección elegida:
POSICIÓN 1 AIRE LATERAL IZQUIERDO
POSICIÓN 2 AIRE LATERAL DERECHO
POSICIÓN 3 AIRE FRONTAL
POSICIÓN 4 AIRE CANALIZADO
POSICIÓN 5 MANILLA DE AIRE DIFUNDIDO
POSICIÓN 6 MANILLA B AIRE DIFUNDIDO
POS.1
POS.2 POS.3 POS.4
POS.5
POS.6
A
B
