Para montar las rejillas proceder del siguiente modo:
 Sujetar las rejillas (C-D-F-G) iguales entre sí y fijarlas a la
estructura de la estufa mediante 4 tornillos cada una (2 por
lado) incluidos. Hacer lo mismo con la rejilla central E.
3.5.2.
Montaje de la tapa superior
La tapa se posiciona simplemente apoyándola sobre la estructura de la
estufa.
Para asegurar un correcto posicionamiento y funcionamiento de las
manillas es necesario que en la fase de posicionamiento de la tapa, la
muestra de la manilla coincida con el "triángulo"∆ de la estructura.
Esta operación de centrado es indispensable para poder orientar el aire
en la posición deseada.

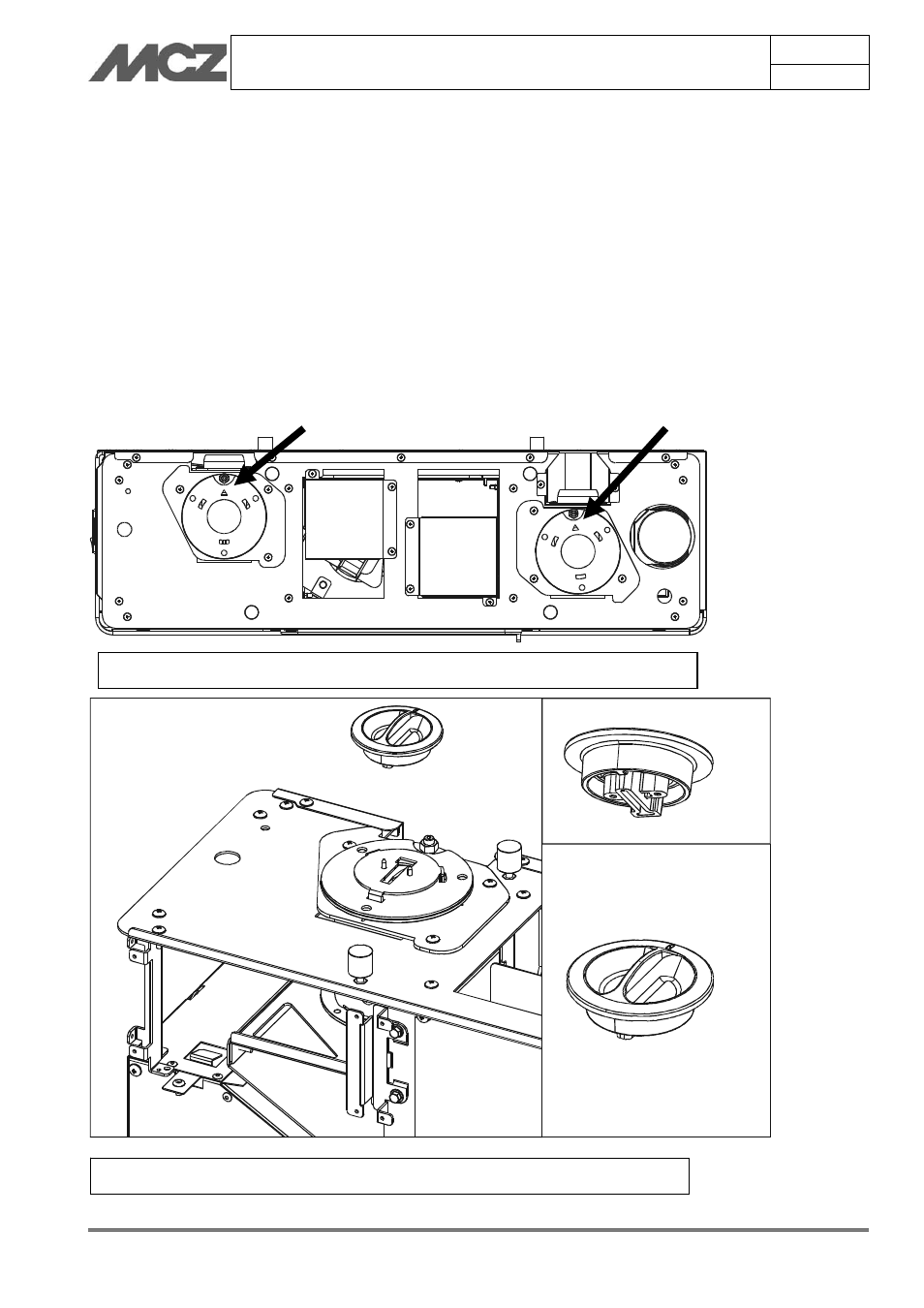

1- POSICIÓN “TRIÁNGULO” ∆ HACIA LA PARTE POSTERIOR DE LA ESTUFA
2-POSICIÓN MUESCA MANILLA EN LA MISMA POSICIÓN DEL "TRIÁNGULO"∆
