ESTUFAS DE PELLET Capítulo 2
MANUAL DE INSTALACIÓN Y USO pág.
12
Nociones teóricas para la instalación Servicio técnico - Derechos reservados a MCZ Group S.p.A - Prohibida su reproducción
2.4. CONEXIÓN A LA TOMA DE AIRE EXTERNA
Es indispensable que en el lugar donde se instala la estufa pueda fluir
al menos tanto aire como solicita el regulador de combustión del
aparato y la ventilación del lugar. Esto puede conseguirse con aperturas
permanentes practicadas en las paredes del local a ventilar que dan al
exterior o mediante conductos de ventilación individuales o colectivos.
Para ello realizar en la parte exterior cerca de la estufa un orificio de
tránsito con una sección libre mínima de 100 cm². (orificio diámetro 12
cm o cuadrado 10 x 10 cm), protegido por una rejilla dentro y fuera.
Además la toma de aire debe:
 comunicarse directamente con el ambiente de instalación
 estar protegida con rejilla, red metálica o una protección
adecuada siempre que no reduzca la sección mínima.
 posicionada de modo a evitar que pueda obstruirse
No es obligatorio conectar la toma de aire
directamente a la estufa (comunicación directa con el
exterior), pero deben garantizarse de la sección
anteriormente citada al menos 50 m³/h de aire.
Véase norma UNI 10683.
2.5. CONEXIÓN DEL TUBO DE SALIDA DE HUMOS
Al realizar el orificio para el paso del tubo de salida de humos, es
necesario tener en cuenta la posible presencia de materiales
inflamables. . Si el orificio debe atravesar una pared de madera o de
cualquier otro material sensible al calor el INSTALADOR DEBE
respetar obligatoriamente la distancia mínima en aire del material
combustible (valor declarado en la etiqueta de certificación del tubo),
en su caso añadiendo un aislamiento utilizando materiales adecuados
(espesor 1,3 - 5 cm con conductividad térmica mín. de 0,07 W/m°K).
Como alternativa, se aconseja usar un tubo industrial aislado que
puede usarse también fuera para evitar la condensación.
La cámara de combustión trabaja en depresión. El conducto para la
salida de humos estará en depresión cuando está conectado a un
conducto de humos eficiente como se ha prescrito.

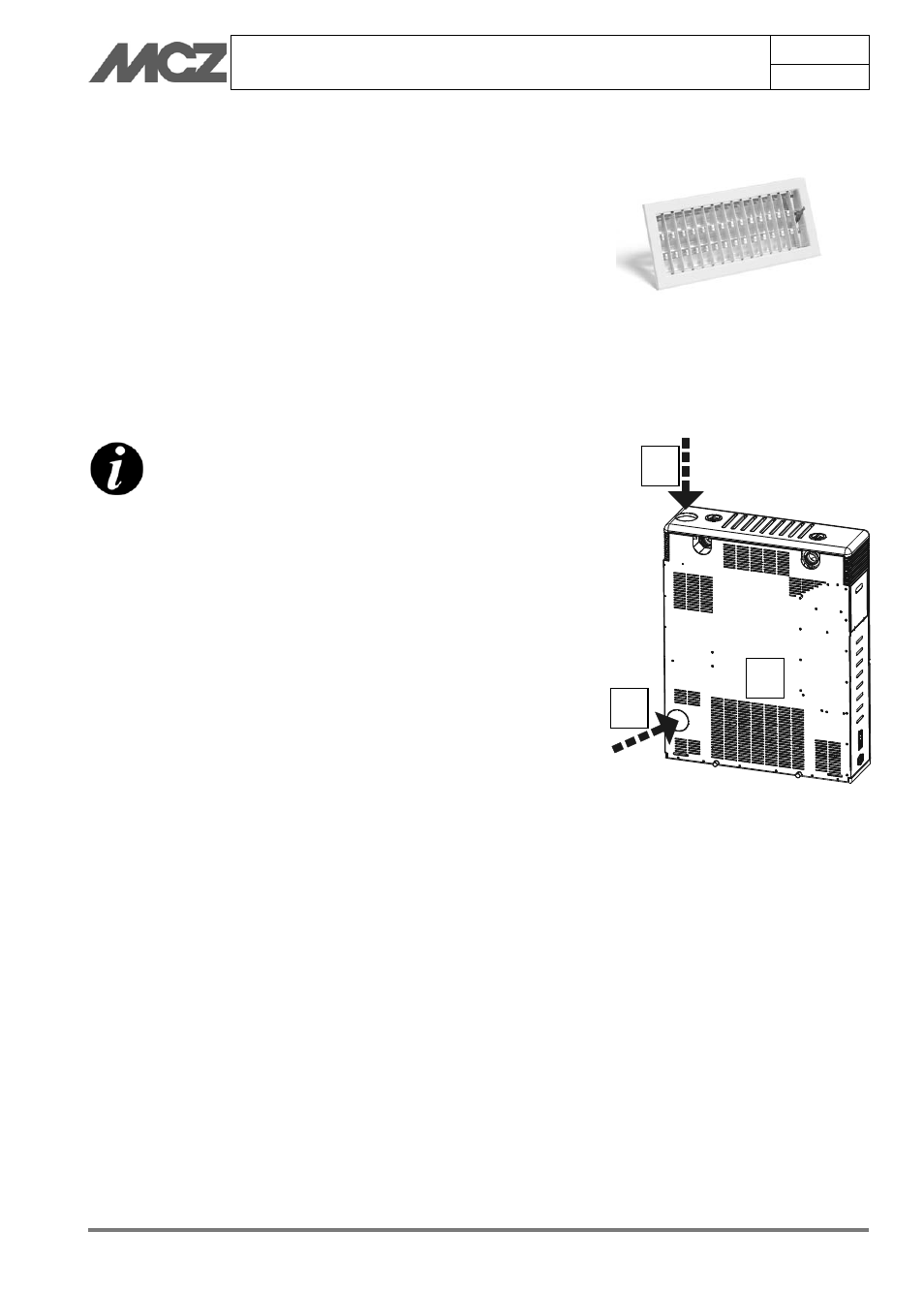

Visión posterior de una estufa de pellet
1) Salida de humos
2) Entrada de aire comburente a través
de los orificios en la parte posterior
de la estufa
1
1
2
