MCZ Philo - Manual (Página 23)

ESTUFAS DE PELLET Capítulo 3
MANUAL DE INSTALACIÓN Y USO pág.
23
Instalación y montaje Servicio técnico - Derechos reservados a MCZ Group S.p.A - Prohibida su reproducción
3.5. MONTAJE DEL REVESTIMIENTO
3.5.1.
Montaje de los paneles frontales y rejillas
La estufa se entrega con la tapa, las rejillas y los paneles frontales
embalados aparte, por ello antes de proceder con el ensamblaje debe
desembalarlo todo.
A
B
C
D
F
G
E
m
m

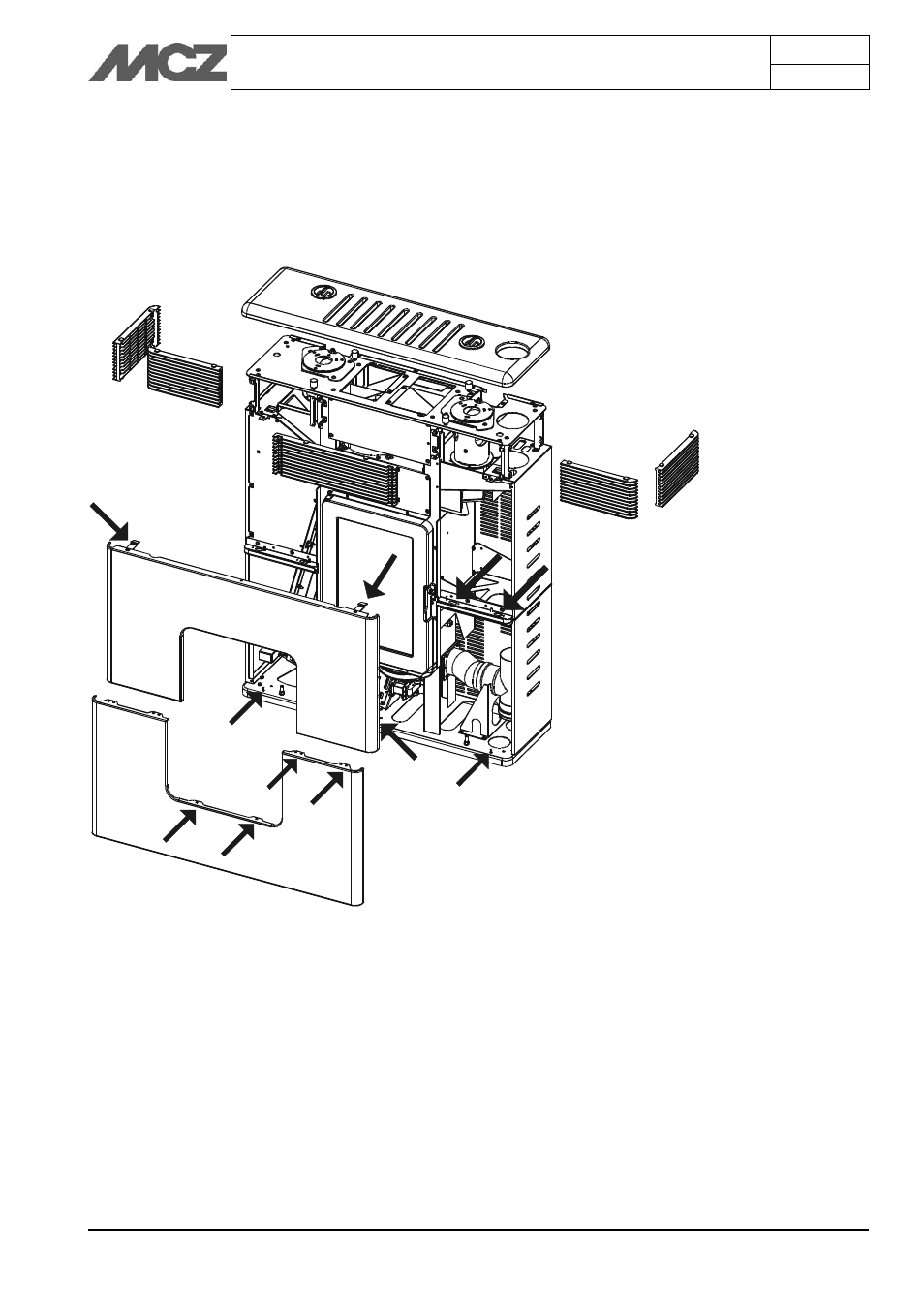

Para montar los paneles frontales proceder del siguiente modo:
 Coger el panel A e introducirlo en las clavijas presentes en la
parte inferior de la estufa; luego con los tornillos incluidos
fijar el panel a la estructura (dos tornillos a la derecha y dos
a la izquierda, además el panel debe bloquearse en el centro;
se abre la puerta y en la parte inferior se deben colocar otros
dos tornillos). Los tornillos a posicionar en la parte central
(bajo la puerta) son de color negro.
 Ahora y siempre con las mismas modalidades, se puede fijar
el panel B. En la parte bajo el panel debe entrar en las
clavijas, en la parte central bajo la puerta va fijado a la
estructura con dos tornillos (siempre negros) mientras que en
la parte superior hay dos muelles que se bloquean encajando
en la estructura.
